Graphics 绘图出现毛刺

Creator 2.x
#1

  • Creator 版本：2.0.2

  • 目标平台： 模拟器

  • 之前哪个版本是正常的 ：1.9.3

  • 出现概率：必现

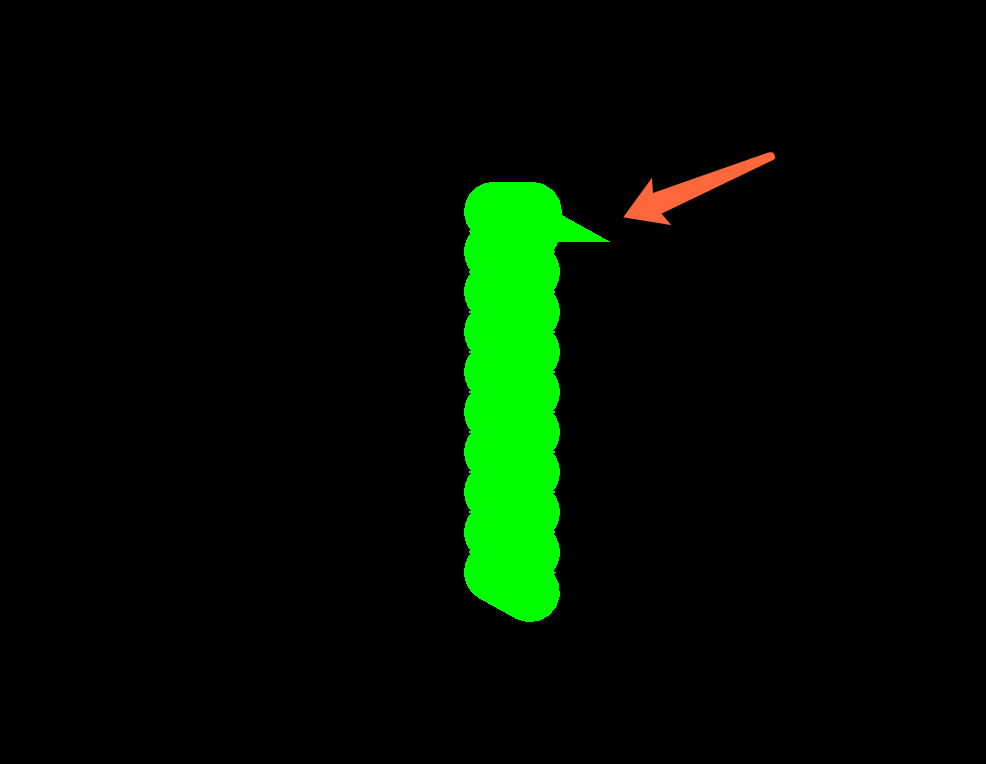

划线角度很小的时候出现毛刺

#2

测试项目git地址：https://github.com/Yves500/graphics_test.git

#3

你需要@官方大佬

#4

在看了，这个部分我不是很了解，可能要晚点才能回复你。:confused:

#5

repheal 目前这个仓库的内容根据开发者本人的意思是，停止维护了，所以可能短时间内您的这个问题不能得到很好的解决。:sweat:

#6

@crazypad c.Graphics 组件也会的
问题应该是出在lineWidth 和 线段转角的计算上

    this.draw = this.getComponent(cc.Graphics)
    this.draw.lineWidth = 30
    this.draw.moveTo(10, 100);
    for (let i = 0; i < 20; i++) {
        this.draw.lineTo(9*(i%2*2-1),100-10*i);
    }
    this.draw.stroke();

QQ20180926-170613@2x.png986×764 6.8 KB

#7

大佬，现在可以解决这个问题了么？

#8

试下这个 pr :

https://github.com/cocos-creator/engine/pull/7780

1赞
#9

我试了一下官方的pr : // Check whether dm length is too long
let dmwx = p1.dmx * w;
let dmwy = p1.dmy * w;
let dmlen = dmwxdmwx + dmwydmwy;
if (dmlen > (p1.len * p1.len) || dmlen > (p0.len * p0.len)) {
p1.flags |= PointFlags.PT_INNERBEVEL;
}
creator 版本： 2.3.1
好像还是不行

#10

https://store.cocos.com/app/detail/3034

#11

已修复，位置放错了
