有大佬详解一下effect vertex shader吗？

Creator 2.x
#1

初学shader拿着玩的，看大佬们的帖子基本都是操作的fs，想试着操作下vs，结果和我想得完全不同。
话说pos=cc_matViewProj * pos之后，pos的xy的范围是多少？比如我想传一个百分比u_percent（0.~1.）然后pos.x += u_percent，期望让图片按图片宽度百分比右移，但是移动似乎不是这样？而且在编辑器中查看的时候发现好像还跟我窗口位置相关？这块也没找到教程，心好累，手动 @白玉无冰 大佬不知道有没有用

#2

好像发现了在转换之前pos.x += (u_percent * u_width) / 2.0再传一个宽度进来好像是可用的，但是不知道为啥要除个2，求大佬详解

#3

先扯皮，看看这些 内置 Uniform

https://docs.cocos.com/creator3d/manual/zh/material-system/builtin-shader-uniforms.html

cc_matWorld 模型空间转世界空间矩阵
cc_matViewProj 视图投影矩阵

以 builtin-2d-sprite.effect 为例，计算前的pos 的含义不一样。

    #if CC_USE_MODEL
    pos = cc_matViewProj * cc_matWorld * pos;  // pos 这里是模型坐标
    #else
    pos = cc_matViewProj * pos;  // pos 这里是世界坐标
    #endif

至于 pos.x += (u_percent * u_width) / 2.0 看看你的u_width 是不是两倍的宽度 :smile:

有错误欢迎指出讨论 :dog:
@lamyoung

#4

什么叫两倍的宽度？图片宽度是91，精灵的scale也是1，好像我没有地方设宽度为2来着

#5

不对，我理解了，是我自己的问题，这个2.0我知道是怎么回事了，因为我是做居中处理的，所以是只需要移动一半，啊。。。学懵B了都

#6

如果要做顶点坐标操作的话，一般顺序是先按尺寸宽高处理之后再通过矩阵转换，是这个意思吧？

#7

大佬，求教，又遇到个问题：我想拉伸图片的一部分，比如传入一个百分比p，x小于1-2p的不拉伸，大于1-2p的上下拉伸0.1，首先判断这个x>1-2*p就不准确，进不去逻辑。然后拉伸我判断的y>0.5 ? y+=0.1 : y-=0.1；但是要么整张图一起拉伸，要么就是斜的。这里只能通过代码去计算顶点组mesh来处理么？没有effect处理方法么？

void main () {
vec4 pos = vec4(a_position, 1);
float width = 91.0;
float height = 124.0;
float ww = 960.0;
float wh = 640.0;

// 拉伸  这里去掉 x的前半段判断会造成左边向上斜向拉伸，去掉后半段是右边，同时加上没有反应
if (pos.x > (ww - width) / 2.0 + (1.0 - abs(percent) * 2.0) * width && pos.x < (ww + width) / 2.0) {
  if (pos.y > 0.5 * (wh - height)) {
    pos.y += 0.1 * height;
  } else {
    pos.y -= 0.1 * height;
  }
}

// 居中
if (abs(percent) < 0.5) {
  pos.x += (abs(percent) * width) / 2.0;
} else {
  pos.x += ((1.0 - abs(percent)) * width) / 2.0;
}

#if CC_USE_MODEL
pos = cc_matViewProj * cc_matWorld * pos;
#else
pos = cc_matViewProj * pos;
#endif

#if USE_TEXTURE
v_uv0 = a_uv0;
#endif

v_color = a_color;
gl_Position = pos;

}

#8

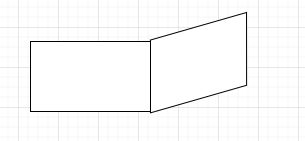

是这样的效果么？
可能可以 把 pos 传到 fs 中判断， 采样uv时偏移一些

#9

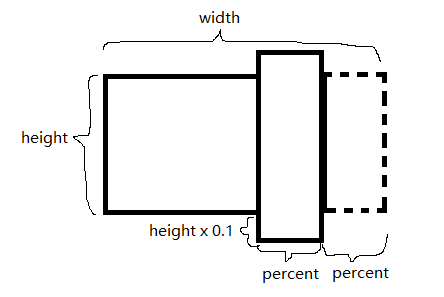

屏幕截图 2020-12-14 102928
大概是这样的想法，不知道大佬能理解不？percent是传进去的一个float百分比，范围0~0.5

#10

感觉还是mesh搞快一点 :dog:

#11

。。。最终还是要走上这条不归路
