简介
本文介绍如何在一个模型上实现内/外发光
效果与思路

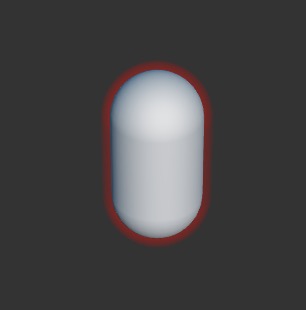

外发光:

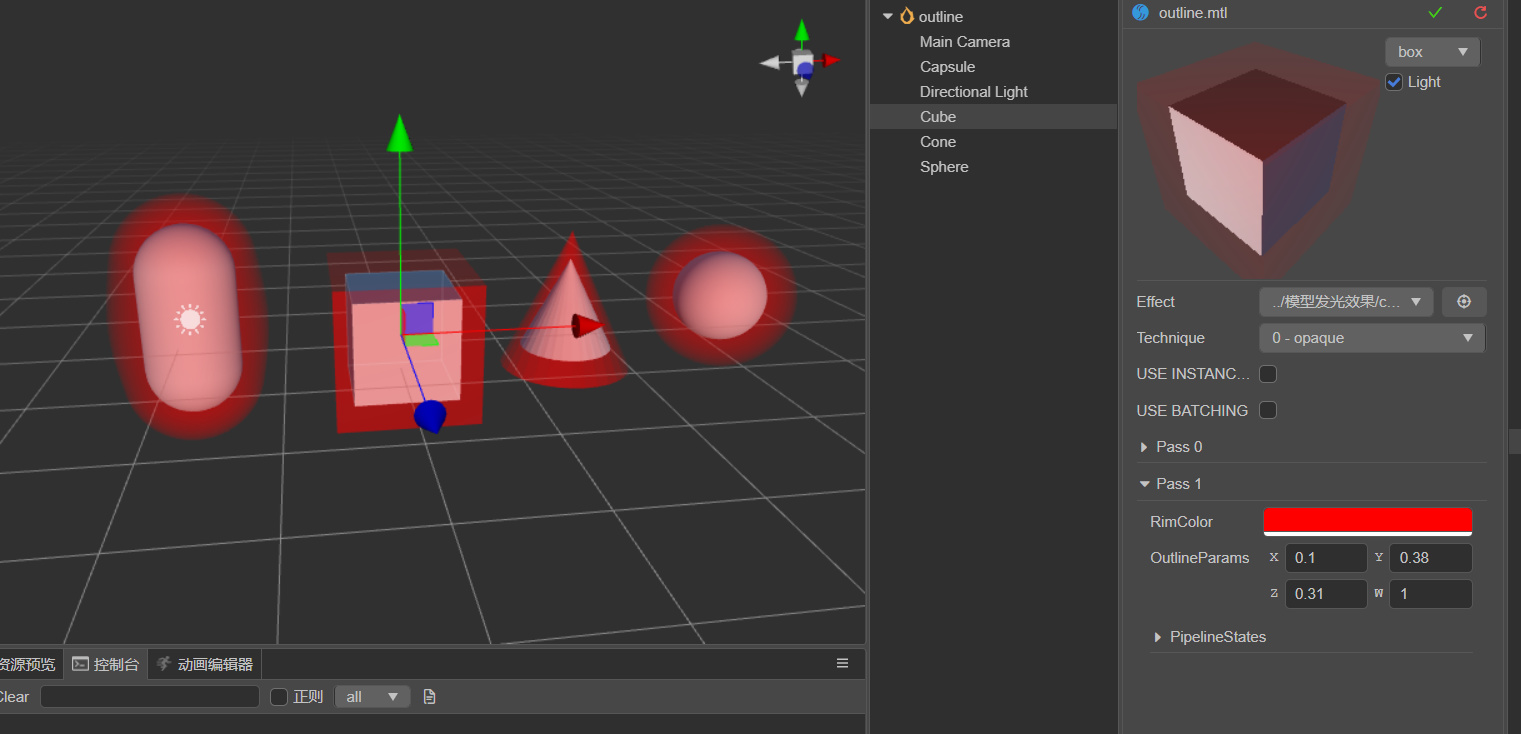

将模型按法线向外扩展一定的距离, 然后将法线与视角做点积, 这个点积就是一个从中间往外渐变弱的效果, 最后再将模型渲染出来, 就可以行到一个外发光的效果, 如图.

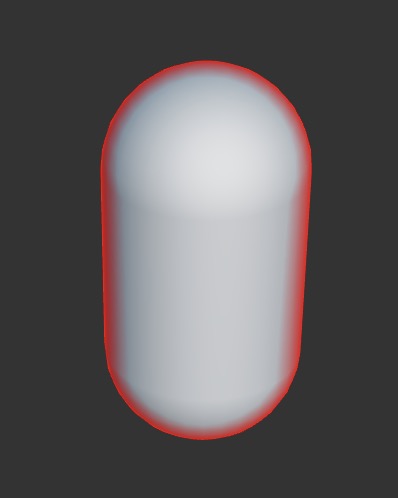

内发光:
原理同外发光很像, 不过不会向外扩展, 同时再将法线与视解的点积用1去减, 取差值, 就是一个从外向内渐变弱的效果, 这里就是先渲染模型, 再渲染内发光的渐变了. 同样如上图.
外发光实现
顶点里主要操作就是往外扩:
vec4 vert () {
StandardVertInput In;
CCVertInput(In);
scNormal = In.normal;
vec4 pos = In.position;
pos.w = 1.;
// 外扩 outlineParams.z
pos.xyz += In.normal * outlineParams.z;
mat4 matWorld, matWorldIT;
CCGetWorldMatrixFull(matWorld, matWorldIT);
scWorldPos = matWorld * pos;
scNormal = normalize((matWorldIT * vec4(scNormal, 0.0)).xyz);
pos = cc_matProj * (cc_matView * matWorld) * pos;
return pos;
}
片元里主要操作就是视线与法线点积, 再作幂操作
vec4 frag () {
vec4 color = rimColor;
vec3 V = normalize(cc_cameraPos.xyz - scWorldPos.xyz);
vec3 N = normalize(scNormal);
float dotVal = dot(V, N);
dotVal = saturate(dotVal);
color.a = pow(dotVal, outlineParams.x);
color.a *= outlineParams.y * dotVal;
color.a = clamp(color.a, 0., 0.8);
return CCFragOutput(color);
}
内发光实现
顶点里就是基本操作:
vec4 vert () {
...
pos = cc_matProj * (cc_matView * matWorld) * pos;
return pos;
}
片元里主要操作同外发光, 最后加再去 1 去减 a 的值
vec4 frag () {
...
color.a = 1. - color.a;
return CCFragOutput(color);
}
详细实现
https://github.com/hugohuang1111/fxcase
