简介
最近在了解 Creator 的后处理渲染, 所以尝试做了一个全局的 bloom 辉光效果.
效果与思路
bloom 效果是对渲染后的纹理作处理. 一般可以这样, 先通过阀值取出来纹理中高亮的区域, 然后再对这些区域作模糊处理, 最终再将模糊区域与取阀值前的纹理合并显示.

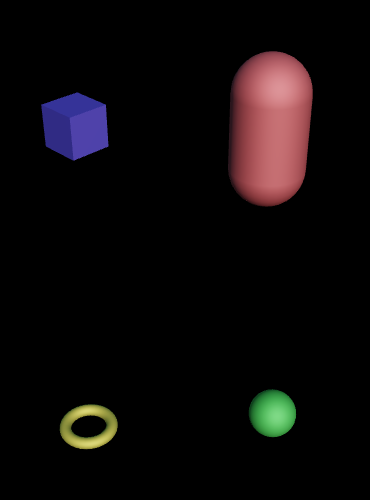

原图:

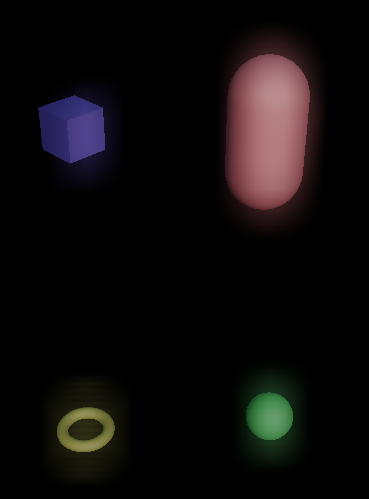

加上辉光效果后:
Bloom 实现
主要分四步
- 通过阀值选取高亮区域:
vec4 frag () {
vec4 col = texture(cc_gbuffer_albedoMap, v_uv);
float luminace = sqrt(col.r*col.r*0.299 + col.g*col.g*0.587 + col.b*col.b*0.114);
if (luminace < thresholdVal) {
col = vec4(0., 0., 0., 1.);
}
return CCFragOutput(col);
}
- 将阀值后的纹理作模糊处理
这里的模糊其实是分两次做的, 一次做横向, 一次做竖向
vec4 frag () {
vec4 col = vec4(0., 0., 0., 0.);
#if DIRECTIONX
col += texture(cc_gbuffer_emissiveMap, v_uv);
for (float i = 1.; i <= WINDOW_SIZE; i += 1.) {
col += texture(cc_gbuffer_emissiveMap, v_uv + vec2(i * windowStep, 0.));
col += texture(cc_gbuffer_emissiveMap, v_uv - vec2(i * windowStep, 0.));
}
#else
col += texture(cc_lighting_resultMap, v_uv);
for (float i = 1.; i <= WINDOW_SIZE; i += 1.) {
col += texture(cc_lighting_resultMap, v_uv + vec2(0., i * windowStep));
col += texture(cc_lighting_resultMap, v_uv - vec2(0., i * windowStep));
}
#endif
col /= (WINDOW_SIZE * 2. + 1.);
return CCFragOutput(col);
}
- 将模糊后的图与原图合并
vec4 frag () {
vec4 difCol = texture(cc_gbuffer_albedoMap, v_uv);
vec4 blurCol = texture(cc_gbuffer_emissiveMap, v_uv);
vec4 col = difCol + blurCol;
col = vec4(1.) - exp(-col * toneExp);
return CCFragOutput(col);
}
详细实现
https://github.com/hugohuang1111/fxcase/tree/master/assets/caseBloom
还有很多问题, 请各位大佬当面指教下小弟
WX: hugohuang1111
