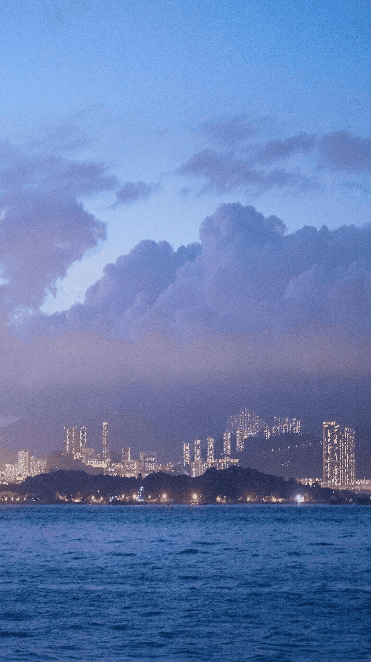

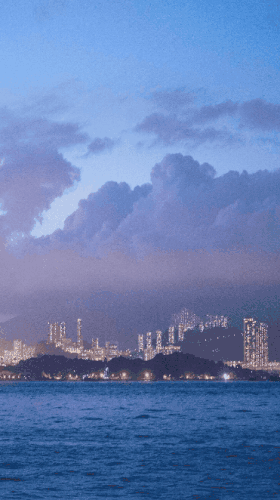

项目里需要实现一个类似相册切页的效果，如下：
实现方式是shader
分析动画逻辑
基础显示逻辑

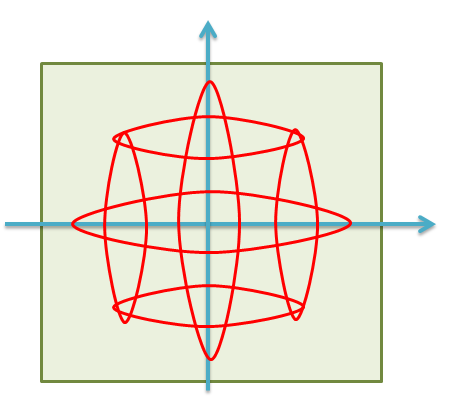

是一系列余弦曲线的阵列和旋转。
将在余弦范围内的片元显示出来。

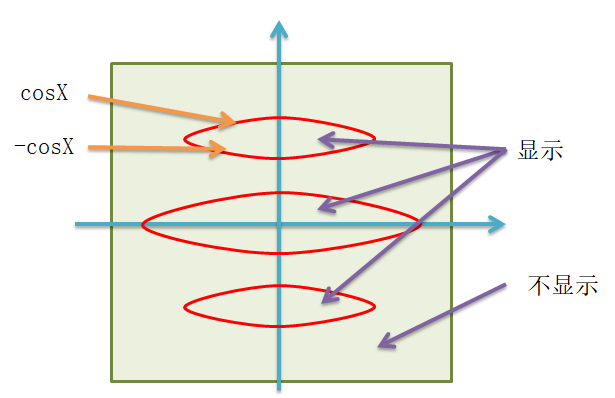

看正交情况：
所以阵列算出各个图形余弦值，然后和本身的uv值比较，如果在cosX和-cosX内，则显示。
if(abs(centerUV.x)<amount*ratio){//用于限定只在一个波峰，横向
float _isInY=step(_disToLineY,cos(centerUV.x*_toRadius)*_cosA);//判断是否在余弦函数波峰内
_result+=_isInY;
if(_result>=1.0)break;
}
if(abs(centerUV.y)<amount*ratio){//用于限定只在一个波峰，竖向
float _isInX=step(_disToLineX,cos(centerUV.y*_toRadius)*_cosA);//判断是否在余弦函数波峰内
_result+=_isInX;
if(_result>=1.0)break;
}
横向的情况一样处理
变换逻辑

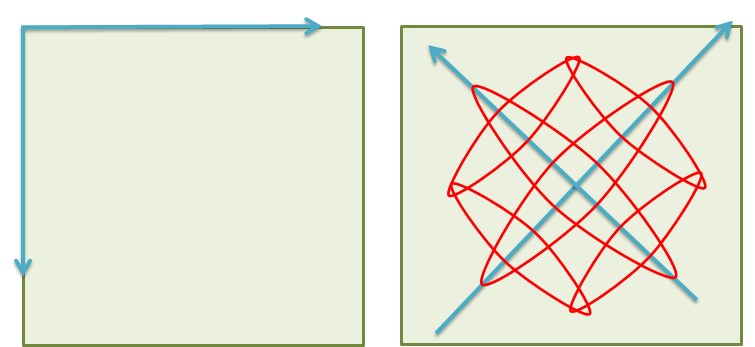

因为要有旋转，并且需要是正方向的扩散，所以需要对坐标系进行旋转和缩放变换。保证横竖轴比例一致。加上从左上角到中间的移动变换。那么三个变换都有了。
变换代码如下:
vec2 centerUV=vec2(v_uv0.x-0.5,0.5-v_uv0.y);//坐标系变换，位移变换，将左上角坐标系移到中心点
centerUV.x*=size.x/size.y;//坐标系变换，缩放变换，将x轴和y轴缩放到一样
centerUV=vec2((centerUV.x*cos(_rad)-centerUV.y*sin(_rad)),centerUV.x*sin(_rad)+centerUV.y*cos(_rad));//坐标系变换，旋转变换，旋转到指定的角度
最后在组件里用tween调用就可以了。
因为是动画，所以用到了tween和proxy的联合。
代码如下：
start() {
const _node = this.node.getChildByName('pic');
const _mat = _node.getComponent(cc.Sprite).getMaterial(0);
_mat.setProperty('size', [_node.width, _node.height]);
_mat.setProperty('cellSize', 75.0);
_mat.setProperty('rotation', 45.0);
const _proxy = new Proxy({ amount: 0.0 }, {
set(target, key, value) {
target[key] = value;
if (key == 'amount') {
_mat.setProperty('amount', value);
}
return true;
}
})
cc.tween(_proxy).delay(0.5).to(1, { amount: 15.0 }).start();
},
在tween逐帧改动自定义对象amount的时候，代理会去更新材质的uniform属性。
可以支持网格大小，旋转值的自定义
shader代码如下：
// Copyright (c) 2017-2018 Xiamen Yaji Software Co., Ltd.
CCEffect %{
techniques:
- passes:
- vert: vs
frag: fs
blendState:
targets:
- blend: true
rasterizerState:
cullMode: none
properties:
texture: { value: white }
alphaThreshold: { value: 0.5 }
size: { value: [750.0,1624.0]}
amount: { value: 0.0}
cellSize: { value: 75.0}
rotation: { value: 45.0}
}%
/*
uniform 属性介绍
size:图片尺寸
amount:当前中间条纹的序号
cellSize:最大格子尺寸
rotation:旋转角度
*/
CCProgram vs %{
precision highp float;
#include <cc-global>
#include <cc-local>
in vec3 a_position;
in vec4 a_color;
out vec4 v_color;
#if USE_TEXTURE
in vec2 a_uv0;
out vec2 v_uv0;
#endif
void main () {
vec4 pos = vec4(a_position, 1);
#if CC_USE_MODEL
pos = cc_matViewProj * cc_matWorld * pos;
#else
pos = cc_matViewProj * pos;
#endif
#if USE_TEXTURE
v_uv0 = a_uv0;
#endif
v_color = a_color;
gl_Position = pos;
}
}%
CCProgram fs %{
precision highp float;
#include <alpha-test>
#include <texture>
in vec4 v_color;
#if USE_TEXTURE
in vec2 v_uv0;
uniform sampler2D texture;
#endif
uniform blocku{
vec2 size;
float amount;
float cellSize;
float rotation;
};
void main () {
vec4 o = vec4(1, 1, 1, 1);
#if USE_TEXTURE
CCTexture(texture, v_uv0, o);
#endif
float ratio=cellSize/size.y;//获得格子实际尺寸归一化值
float _rad=radians(rotation);//旋转角度转弧度值
vec2 centerUV=vec2(v_uv0.x-0.5,0.5-v_uv0.y);//坐标系变换，位移变换，将左上角坐标系移到中心点
centerUV.x*=size.x/size.y;//坐标系变换，缩放变换，将x轴和y轴缩放到一样
centerUV=vec2((centerUV.x*cos(_rad)-centerUV.y*sin(_rad)),centerUV.x*sin(_rad)+centerUV.y*cos(_rad));//坐标系变换，旋转变换，旋转到指定的角度
float _amount=amount*2.0+1.0;//扩展条纹
float _h=min((1.6429*amount-0.6429)*3.6,120.0);//纹理高度，amount越大高度越大，有最大限制
float _toRadius=3.14/(2.0*amount*ratio);//用于折算uv到一个波峰
float _result=0.0;//用于决定最后是否显示该片元
for(float i=0.0;i<100.0;i+=1.0){
if(i>=_amount)break;
float _dis=i-amount;//各条纹距离中心的距离个数
float _distance=floor(_dis)*ratio;//各条纹距离中心的距离归一化值
float _disToLineY=abs(centerUV.y-_distance);//当前y值距离当前横向条纹距离
float _disToLineX=abs(centerUV.x-_distance);//当前x值距离当前竖向条纹距离
float _cosA=cos(_distance*_toRadius)*_h/size.y;//振幅
if(abs(centerUV.x)<amount*ratio){//用于限定只在一个波峰，横向
float _isInY=step(_disToLineY,cos(centerUV.x*_toRadius)*_cosA);//判断是否在余弦函数波峰内
_result+=_isInY;
if(_result>=1.0)break;
}
if(abs(centerUV.y)<amount*ratio){//用于限定只在一个波峰，竖向
float _isInX=step(_disToLineX,cos(centerUV.y*_toRadius)*_cosA);//判断是否在余弦函数波峰内
_result+=_isInX;
if(_result>=1.0)break;
}
}
o *= v_color;
o.a*=_result;
ALPHA_TEST(o);
#if USE_BGRA
gl_FragColor = o.bgra;
#else
gl_FragColor = o.rgba;
#endif
}
}%
不足之处恳请指正哈！！
