小玩意之拼图

Creator 3.x
#21

厉害了兄弟，，，，， 还是有点疑惑我转发的这个图不是简单sin cos函数能实现的吧， 这个完全就是没有算法规则了。。。。。 能实现下这个一模一样的切割纹理么？

#22

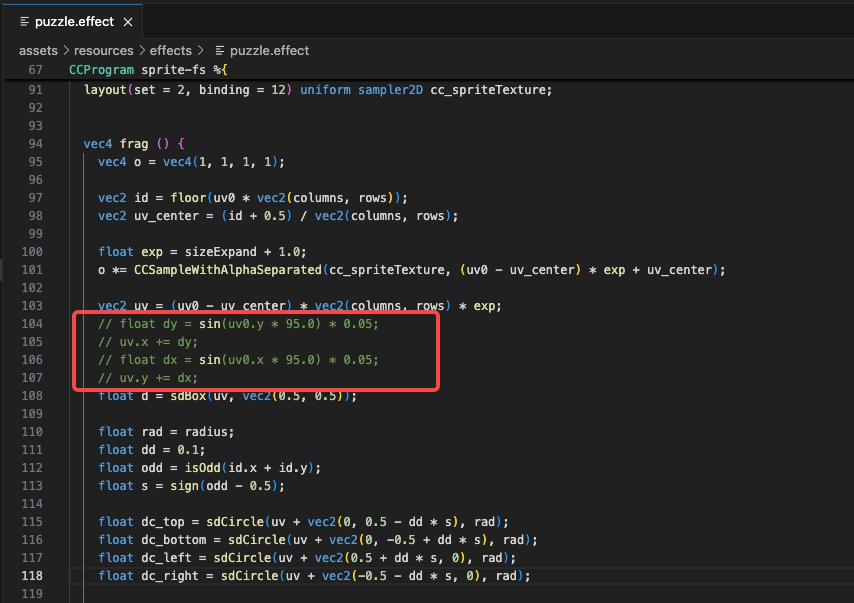

就是用sin或者cos。将uv进行扭曲。只不过不是在采样前。采样时依然用正常的uv保证获得的纹理是没有扭曲的，用sdf做切割时的uv，通过sin或cos扭曲一下。
你可以观察一下你发的截图中那种拼图，其实就是把原本是直线的网格线条扭曲了一下。还有需要奇偶数不同的网格线对称扭曲。可能还有另外一些细节。不过这种扭曲操作我不算很熟，暂时没有过多尝试。

#23

666,学习了。sdf使用。
原理就是sdf 函数表示图形，然后进行加减和变换。d=sdf()
最后smoothstep(0.01, -0.01, d) 乘到颜色或者透明度上输出。

#24

可以用多段贝塞尔曲线拼接。
贝塞尔曲线

1赞
#25

shader小白，这个怎么在2.4.12版本上面用呀

#27

大佬，打包IOS发现不显示，安卓和小游戏包正常，请问原生IOS怎么使用呢？

#28

可以在这个基础上加上高光和投影做出体积感效果吗 :clap:

#30

大佬能自定义行和列的数量吗

image853×338 81.9 KB

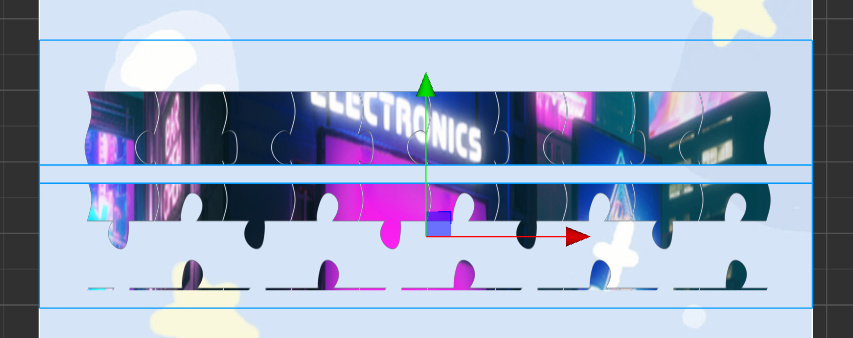

为啥我改了行和列会被切成这样，和图片的尺寸有关嘛

#31

mkkkkkkkk.马克

#32

Mark一下

#33

拼图材质上的行列和脚本中的行列要保持一致

#34

大佬，这个曲线怎么使用呢？

#35

这种造型如何在shader中实现呢，求老哥搭把手呀
