【包教包会】操控顶点的大师——CocosCreator Assembler保姆级教程

Creator 2.x
#21

第一个顶点坐标50，100没问题啊

#22
#23

有些功能Assembler可以做，Shader不行，或者实现效率低。
毕竟Assembler是可以合批的

#24

左边这个爱心用Assembler怎么弄？会有很多顶点吧 :rofl:

#25

mark一下，看起来应该能用作3D旋转

#26

受教了，谢谢

#27

鸽鸽都变性了

#28

别说挺漂亮的，哈哈

#29

再深入点，自定义渲染管线

#30

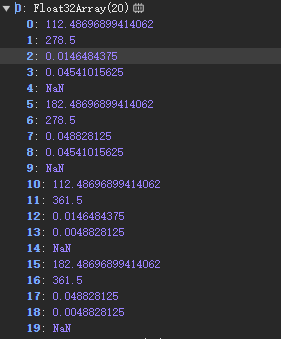

为什么我自己测试的时候
有些图的uv坐标是正常的 0-1
但是有部分图片uv坐标都是0.0xxxx这种值呢

#31

是不是被合图了

#32

动态合图导致的

#33

对，你关掉动态合图试试

#34

还行，100+1 :sunglasses:

#35

怎么给sprite增加点

#36

assembler，意为组装器，即组装顶点数据的意思。
sprite的各个模式各有一个组装器，比如simple sliced tiled
看源码，参照simple组装器改造即可。
除了在顶点数据里加个顶点外，还需要加入顶点索引
顶点索引是为了复用顶点数据而构造的序号数组，比如标准的simple模式下，一个sprite有4个顶点，顶点索引里的值则是1 2 3 1 3 4，表示两个三角形。
题主这里是用外部修改的方式去做的，我之前做过几个assembler的修改，是自己抄了源码中sprite和assembler过来魔改的，可以参见我帖子里的源码：
https://forum.cocos.org/t/topic/154029

#37

自定义Assembler的Demo已更新，地址不变：https://gitee.com/szrpf/AssemblerDemo/blob/master/assets/Script/Helloworld.ts
这个Demo里我自定义了3个顶点的Assembler，结果画出来一个三角形
如果要6个顶点，需要做2件事：
1、把顶点数改成6，三角形数量改成4（一般是顶点数 - 2）
2、最下面那个函数里，把6个顶点的vData、uintVData和4个三角形的iData都填一下
一般实际应用场景，都是根据业务需求，用for循环给他们赋值的，这里只是演示
Assembler的实际应用，可以参考我以前发的一篇帖子：
【包教包会】对CocosCreator拖尾组件MotionStreak做了全面优化

1赞
#38

好东西啊，收了收了 :laughing:

#39

确实是这个问题

1赞
#40

学习了，坤坤攻击image
