从零开始，用shader画个彩虹

这一篇也要从创建一个新的effect开始，先改一下

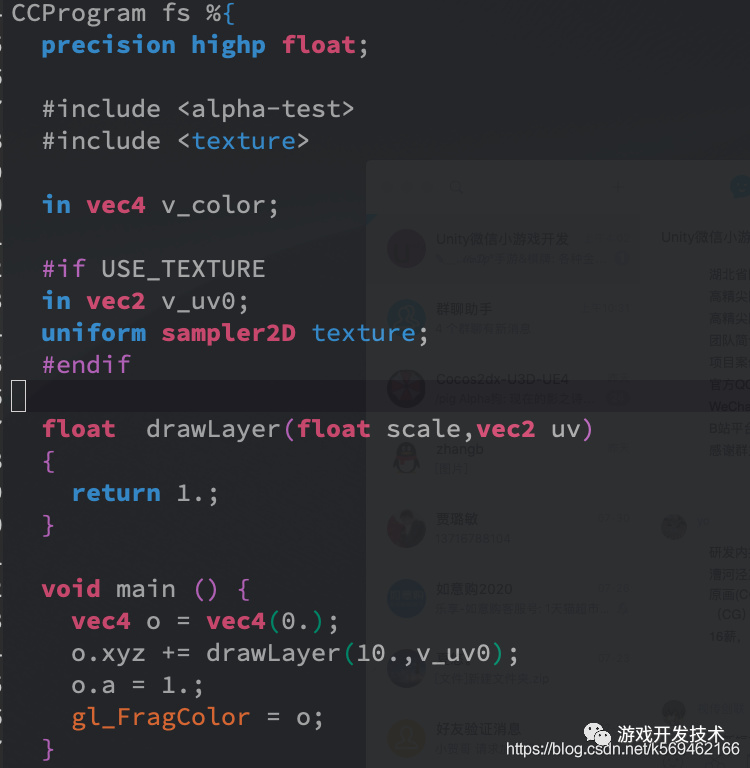

先把CCProgram fs{}改成截图的样

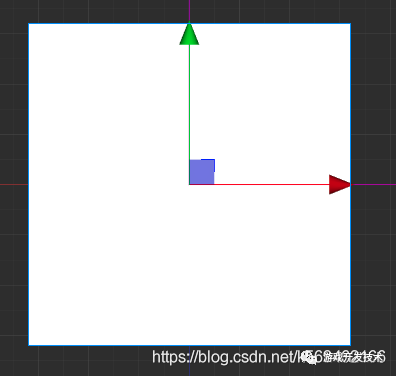

从纯白色的图开始，做下面的效果。

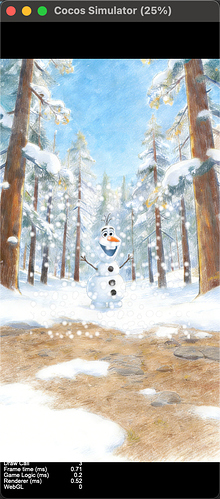

所以这个效果到底叫啥，为啥想不起来在哪见过的。蓝瘦。

shader的随机函数

先上一个随机函数，用

o.xyz = vec3(hashOld12(uv));

，用uv生成一个随机值并填入gl_FragColor.rgb生成看一下，一个无规则的噪声图。用这个函数的功能就是从uv生成随机数 但是这是用数学计算出的伪随机数，效果是对不同uv出来的值是随机的，但是对固定uv随机，每次随机的结果也是固定的。

原理参考：[随机数生成](The Book of Shaders: Random)

 float hashOld12(vec2 p)
{
  return fract(sin(dot(p, vec2(12.9898, 78.233))) * 43758.5453);
  }

# 上正文

## 屏幕分格

 float  drawLayer(float scale,vec2 uv)
{
    // 注释设 scale为10的情况
    // 输出值
    float co = 0.;


    // 拷贝一份uv用，不修改原uv
    vec2 uv1 = uv;


    // uv值范围从 0-1变为 0-scale scale值为10就是0-10范围
    uv1 *= scale;


    // floor向下取整，计算出格子所在下标，
    // 10*10的格子，如果uv是 0.2345,0.2345,uv1就是2.345,2.345
    // 取整后 即为该uv所在格子下表，2,2
    // 0.2 <= uv < 0.3 该范围内所有uv坐标，处理后hv均为 2,2
    vec2 hv = floor(uv1);


    // fr是 fract对数字取小数部分， 0.2345,0.2345 -> uv1 2.345,2.345 -> 0.345,0.345
    // 如 0.2 <= uv < 0.3 处理后就是一个范围 0-1的范围
    vec2 fr = fract(uv1);


    // 用fr.x+fr.y作为输出看一下结果
    co += fr.x + fr.y;
    return co;
  }

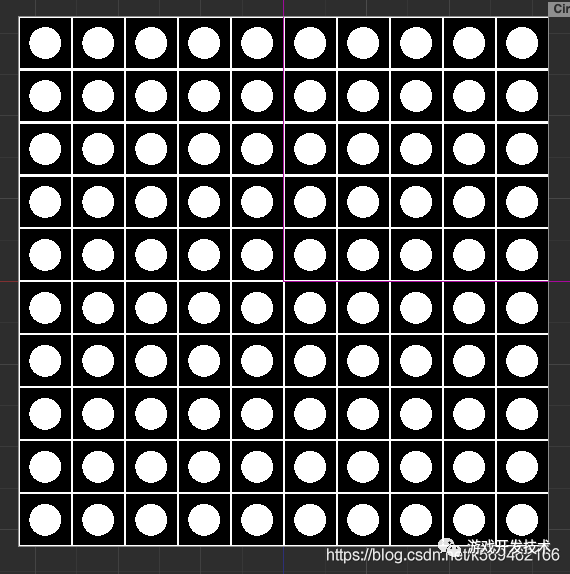

把处理后的坐标反映到颜色上可以直观的看到处理后的数值，图片已经成功分成了10*10的格子

下面，就可以用 像素点计算出来的 分格后的 下表和在格内的坐标来对每个格子画圆看一下。

## 每个格子内画圆

   vec2 hv = floor(uv1);
    vec2 fr = fract(uv1);


    // 画圆，用fr（即格内坐标）和 0.5,0.5的点的距离作为颜色值,circle范围0-0.5
    float circle = distance(fr,vec2(.5));

    // 上面的结果是距离值计算出来的，有明暗变化，用step把圆内都变成纯白色
    float radius = 0.4; // 半径
    circle = step(radius,circle);

    // 1. - circle 翻转色值，使距离圆心越近颜色越亮
    circle = 1. - circle;

    co += circle;
    co += drawGird(fr);
    return co;

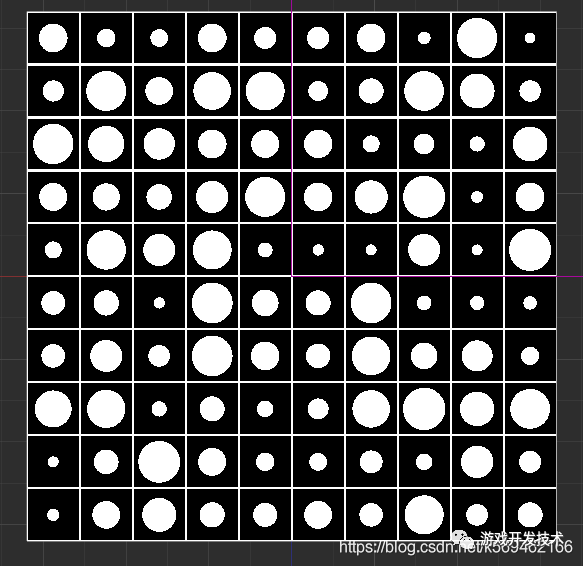

## 圆太规律了，要加点变化

#### 随机函数终于用上了。

// 用hv引入随机的半径 因为一格内hv相同，随机值结果也就是半径值相等
    float radius = hashOld12(hv);

大小差异太大了。

调一下，

 // radius 0-1 映射到 0.1-0.4的范围
    radius = radius * 0.3 + 0.1;

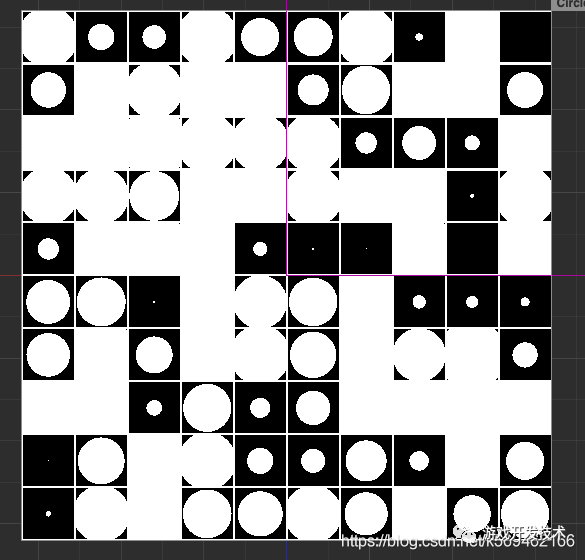

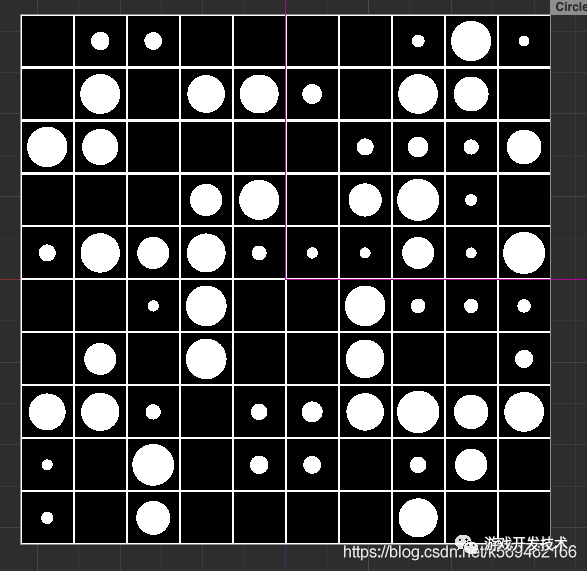

## 每个格里都有，太规整了，去掉一半圆吧

// 半径*10取整，对2取余，舍弃一半的圆
    float f1 = mod(floor(radius * 10.),2.);
    radius *= f1;

## 还是太整齐了

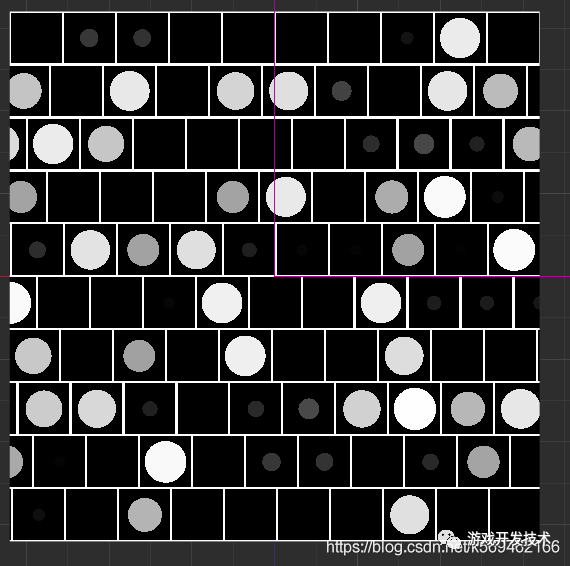

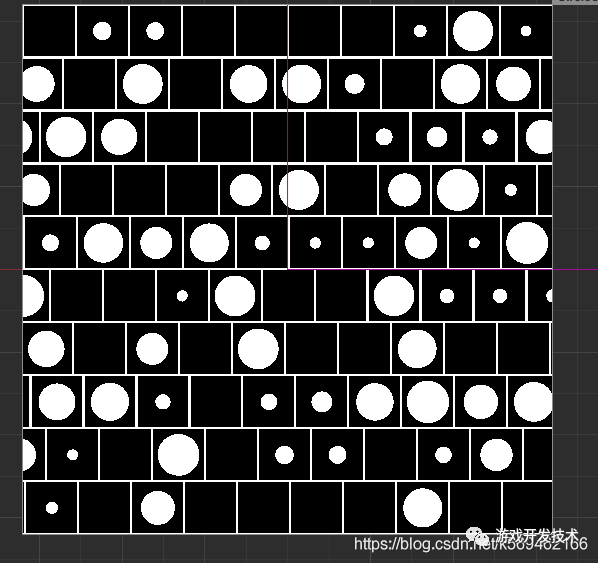

#### 用hv.y做个随机，给该行的uv1.x做个差值吧

vec2 hvtemp = floor(uv1);

    float n = hashOld12(vec2(hvtemp.y));
    uv1.x += n;


    // floor向下取整，计算出格子所在下标，
    // 10*10的格子，如果uv是 0.2345,0.2345,uv1就是2.345,2.345
    // 取整后 即为该uv所在格子下表，2,2
    // 0.2 <= uv < 0.3 该范围内所有uv坐标，处理后hv均为 2,2
    vec2 hv = floor(uv1);

    // fr是 fract对数字取小数部分， 0.2345,0.2345 -> uv1 2.345,2.345 -> 0.345,0.345
    // 如 0.2 <= uv < 0.3 处理后就是一个范围 0-1的范围
    vec2 fr = fract(uv1);

## 差不多了，在多个随机亮度

......
    float radius = hashOld12(hv);
    // 亮度 用这个初始随机值做亮度用
    float strength = radius;
......
circle = 1. - circle;
circle *= strength;
......

# 从creator传入参数

### 传入几个颜色看一下

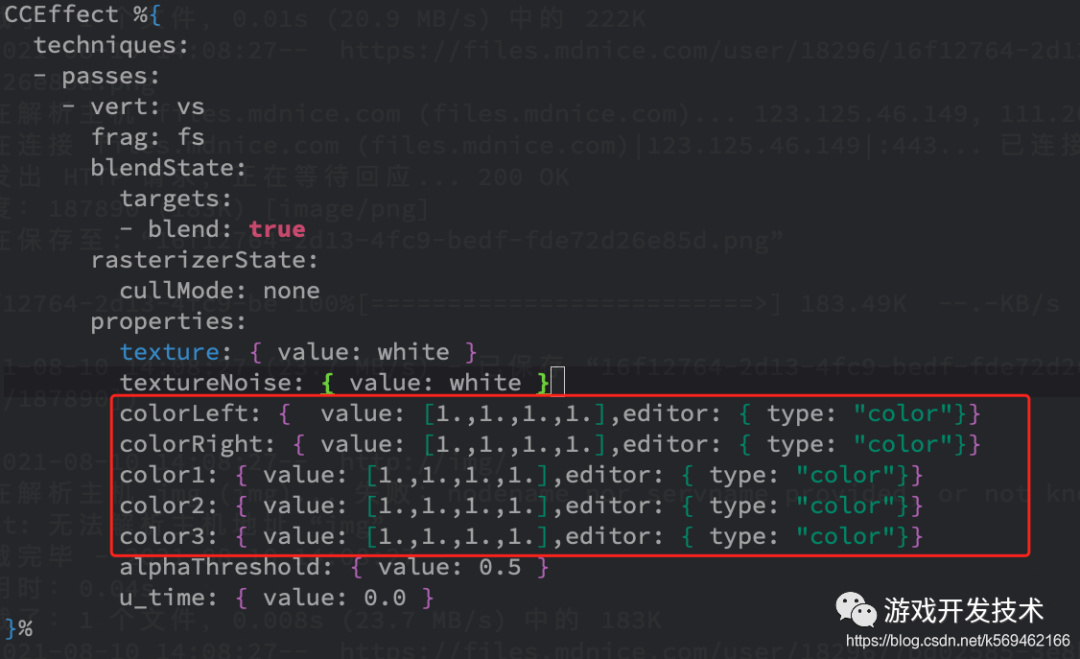

        colorLeft: {  value: [1.,1.,1.,1.],editor: { type: "color"}}
        colorRight: { value: [1.,1.,1.,1.],editor: { type: "color"}}
        color1: { value: [1.,1.,1.,1.],editor: { type: "color"}}
        color2: { value: [1.,1.,1.,1.],editor: { type: "color"}}
        color3: { value: [1.,1.,1.,1.],editor: { type: "color"}}

一定要注意缩进，这个格式的文件格式很严格

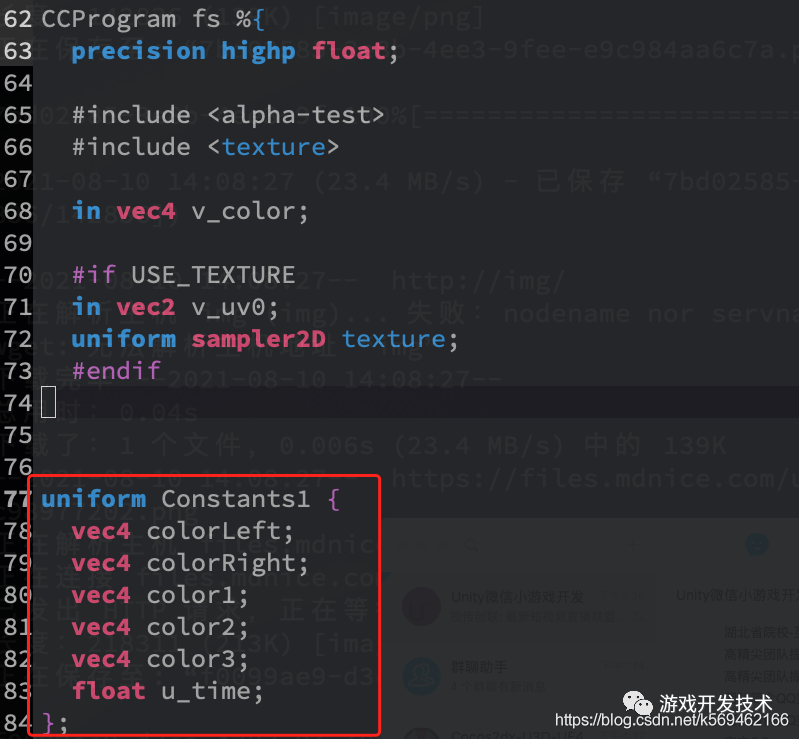

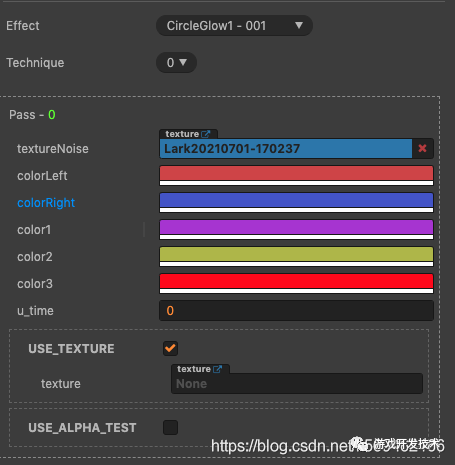

加入这两块地方，片元着色器就可以访问这一堆变量了，从材质面板也可以编辑这一堆变量的值了。

## 加个背景色 在多家几层颜色

  void main () {
    vec2 uv = vec2(v_uv0.x,v_uv0.y);
    vec3 co = vec3(0.);
    // 加个背景色
    co += mix(colorLeft,colorRight,uv.y).xyz;

    vec4 carr[3];
    carr[0] = color1;
    carr[1] = color2;
    carr[2] = color3;

    for(int i = 0;i < 3;i++ ){
      float idx = float(i);
      // 用循环下表做一个递增的层半径
      float p1 = idx * 5. + 3.;


      // 给每一层做一个随机运动方向 也就是一个速度向量
      vec2 uvoff = vec2(hashOld12(vec2(p1)),hashOld12(vec2(p1 * 10.0)));
      // 速度*时间 = 偏移距离 让该层随时间运动 可以注释掉 *u_time 就不会运动了
      uvoff = uvoff *u_time * .1;

      vec2 p2 = vec2(uv.x,uv.y) + uvoff;


      // p1 半径， p2 供计算的uv值
      float layer = drawLayer(p1,p2);

      co += layer * carr[i].xyz;
    }

    gl_FragColor = vec4(co,1.);
  }

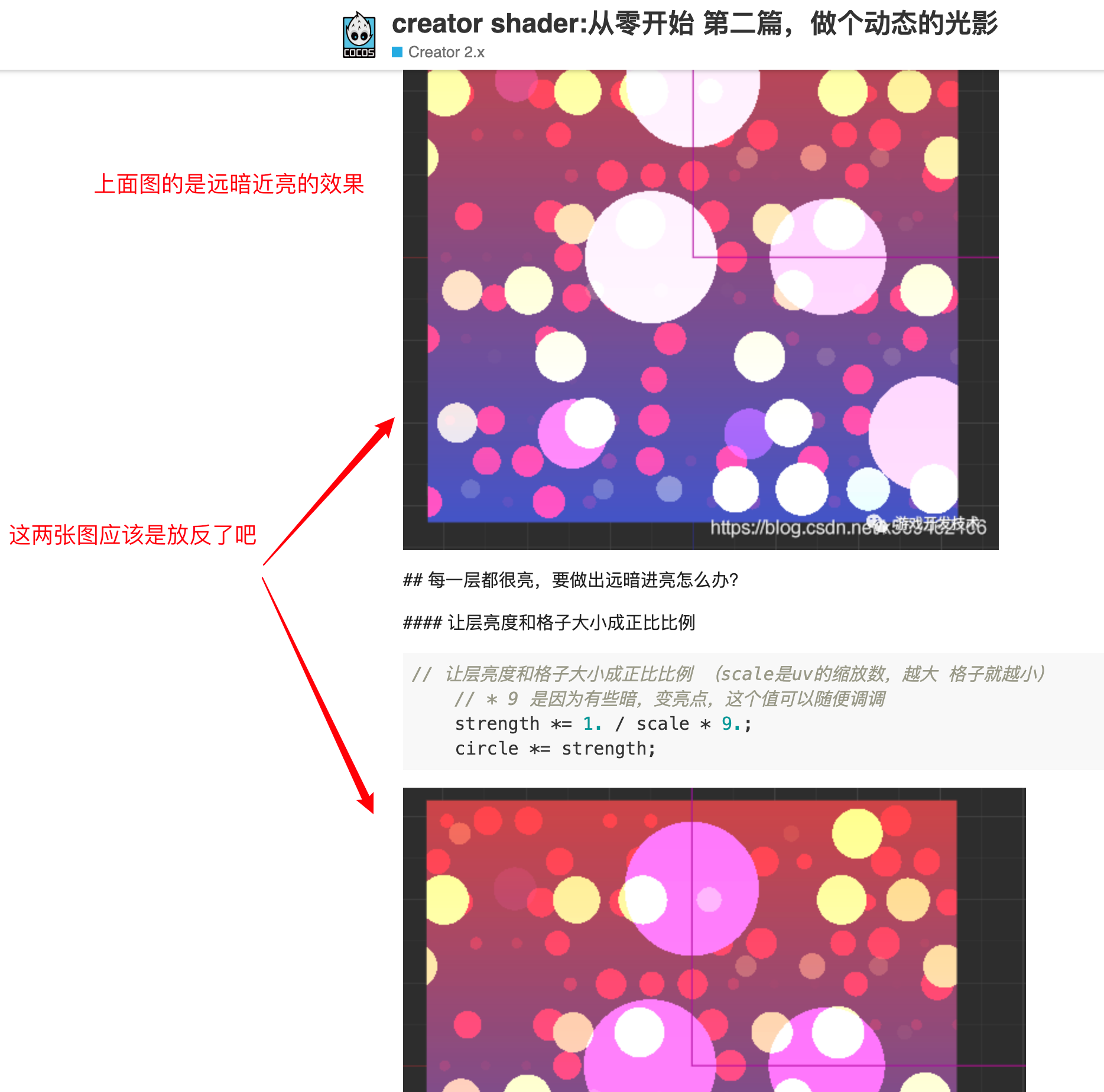

## 每一层都很亮，要做出远暗进亮怎么办？

#### 让层亮度和格子大小成正比比例

// 让层亮度和格子大小成正比比例 （scale是uv的缩放数，越大 格子就越小）
    // * 9 是因为有些暗，变亮点，这个值可以随便调调

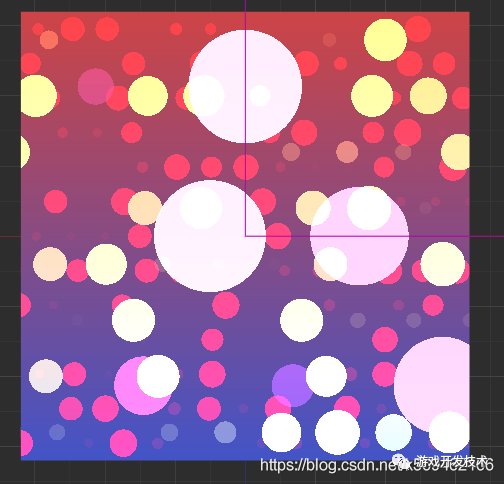

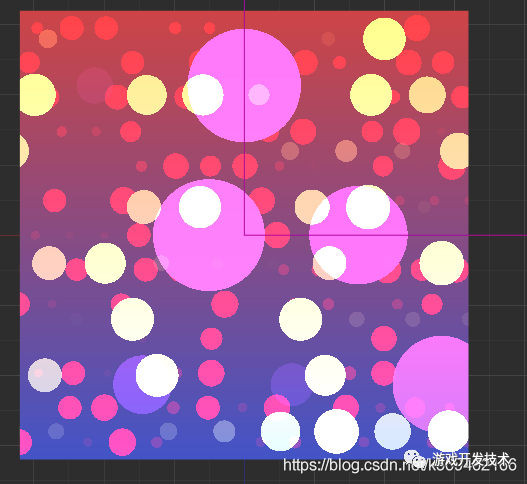

    strength *= 1. / scale * 9.;
    circle *= strength;

现在，可以运行起来看一看了，

## 动态给shader传入参数 u_time

sp.getMaterial(0).effect.setProperty('u_time',this._utime);

this._utime自己用update累加一下哈 我的是每帧 += 0.01；

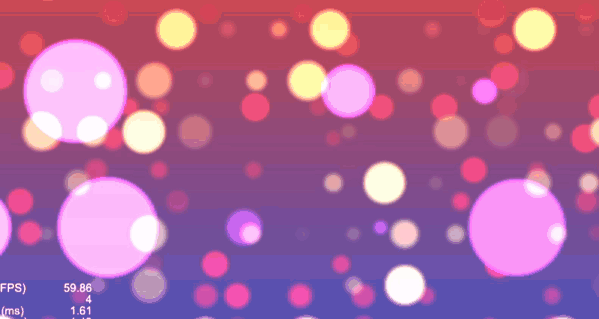

用js脚本实时修改shader的u_time的值，这时画面上的圆圈应该都能动起来了。

## 圆圈优化

    //circle = step(radius,circle); 这一行注释掉，用下一行。这时模糊圆圈边缘的函数，0.02*scale就是模糊的宽度，这个系数也可以自己调整到喜欢的数值，
    // 这个系数和strength乘的系数调整个不同的值，组合起来效果也大不一样。
circle = smoothstep(radius - .02 * scale,radius,circle);

我的审美也就止步于此了。。

---
