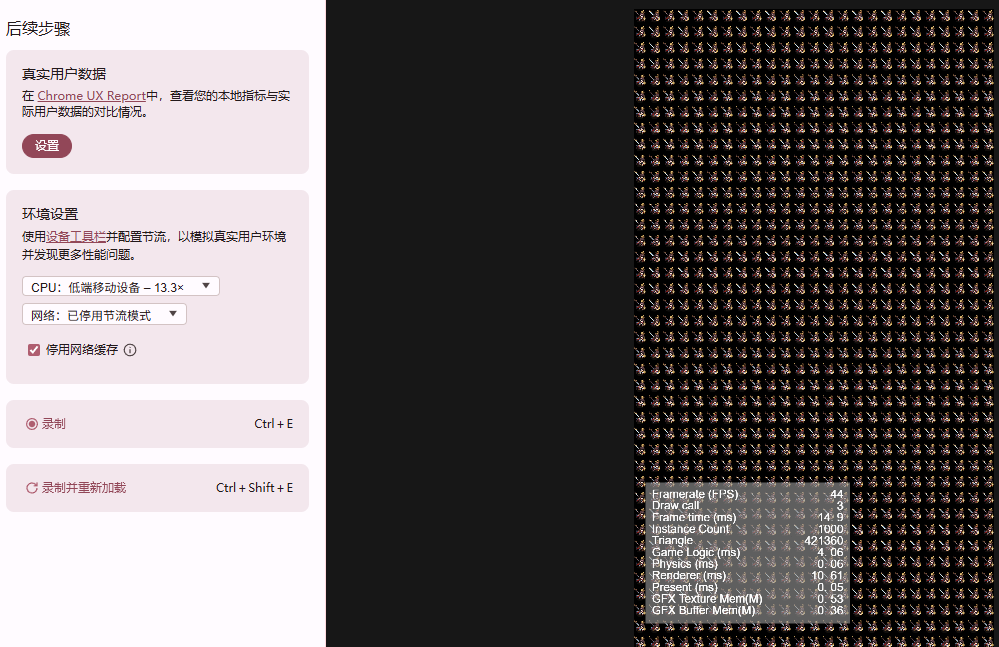

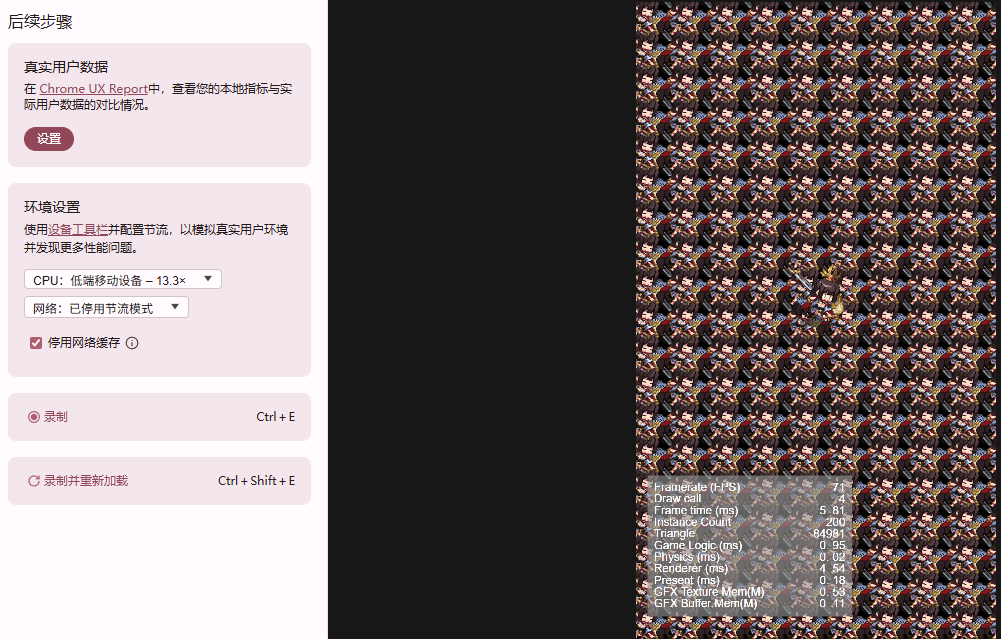

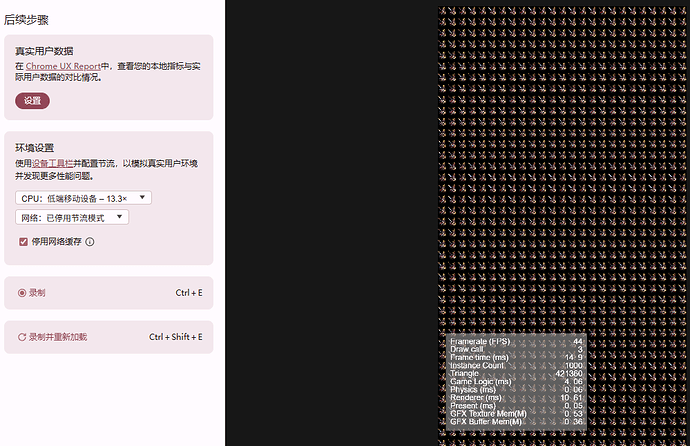

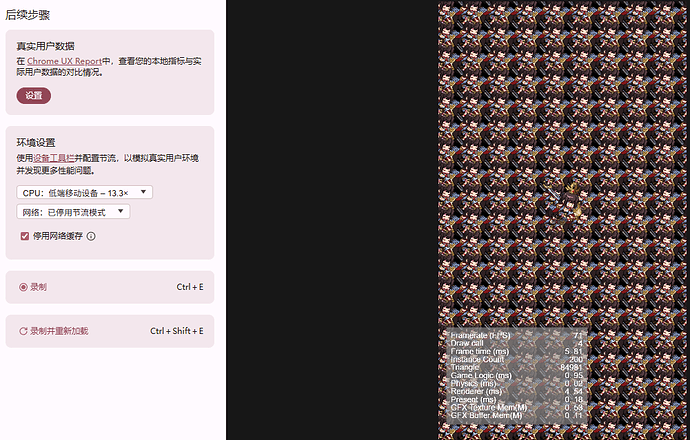

测试spine动画图片比较大，没有做合批，主要是提升渲染效率和在移动端降低电量消耗

这就厉害了.
dc也降下来了.

开贴细说

正在用ai整理成cocos拓展

gpt神力

动手能力真强，我最近没时间搞

是的主要是理解思路，用AI很好复刻的

所以啥情况了？你这隐私设置的，毫无进展信息

2.x 3.x都在里面

可以在你的帖子里加点思路上的内容吗？

包可以的 兄弟

看了下，好像只有运行实例。烘培工具没开源吧？我要用AI抄一个了，望批准

有的兄弟 拓展我还没上传 这几天比较忙 今天会更新上去

我上传了 大佬 可以根据这个改 省点token

vat-spine.zip (1.0 MB)

根据俩帖子内容、案例、cocos 源码蒸馏后的知识库，可以自行下载参考（甚至作为 SKILL 给 Agent 使用）。

贴下 README 内容：

Spine 动画 GPU 化（VAT）示例

把 Cocos Creator 里"被动播放、不参与交互"的 Spine 动画，用 VAT（Vertex Animation Texture，顶点动画贴图） 把每帧顶点位置/UV/颜色烤进纹理，运行时在顶点着色器里采样还原，从而把骨骼计算与每帧顶点上传从 CPU 挪到 GPU。

这是 cocos-creator-game 工程下 ai-demos/vat-spine 的示例，对应社区帖
Spine 动画 GPU 化实战：用 VAT 把骨骼计算挪出主线程。
帖子的想法我们照做，但它的结论（6.9× / 40×）我们用引擎源码做了复核与修正，见下方「与官方 cache 模式对比」。

一、背景与结论（已用 3.8.6 源码核实）

帖子主张：用 VAT 让 200 个 Spine 同屏，渲染耗时从 ~34ms 降到 ~5ms（6.9×），Draw Call 从 203 降到 5（40×）。

我们用 cocos-source-mcp 查了 cocos-engine-3.8.6，确认了两件事：

1. 帖子的前提属实：官方 SHARED_CACHE / PRIVATE_CACHE 模式虽然把骨骼解算结果缓存了，但顶点缓冲仍在 CPU 里，每帧 assembler/simple.ts 的 cacheTraverse 仍做 vUint8Buf.set(model.vData) + 顶点色循环 + setDirty()，等于每帧把缓存顶点 memcpy 并重新上传 GPU。VAT 确实能消掉这条路径。

2. 帖子的对比基准有误导：官方的 cache 模式运行时已经不做骨骼解算（skeleton.ts:1065-1095 的 cache 路径只 this._curFrame = frames[frameIdx]，updateRenderData() 直接返回 _curFrame.model，零 wasm 调用）。所以帖子的 6.9× 是拿 VAT 跟 REALTIME 模式比的——而官方 cache 模式已经白送了最大头的 CPU 收益。VAT 相对官方 cache 的真正增量是：省掉每帧顶点 memcpy + 上传 + 顶点色打包，并打通 GPU 合批（1 个 Draw Call）。

一句话定调：VAT 在 3.8.6 能落地，但别拿帖子的 6.9× 当它的独占功劳——它是在官方 cache 之上再榨一层"上传 + 合批"的油。

二、原理

离线（bake）：Spine 每帧顶点 ──┐
               Spine 每帧 UV  ──┼─> 烤进 3 张 RGBA8 数据图（行=帧，列=顶点）
               Spine 每帧颜色 ──┘
运行时（每帧）：只改一个 frameIndex uniform
        └─> 顶点着色器按 (vatCol, frame) 采样 3 张图
              ├─ vatPos  → 解出世界坐标 xy
              ├─ vatUv   → 解出采样 atlas 的 uv
              └─ vatColor → 解出顶点色
        └─> 片元着色器用 uv 采样 atlas 贴图，乘以顶点色输出

CPU 每帧零骨骼解算、零顶点上传（基础网格是静态的，只建一次）。这也是它相对官方 cache 的增量收益来源。

与官方 cache 模式对比

维度	REALTIME (sp.Skeleton)	官方 SHARED/PRIVATE CACHE	本示例 VAT
运行时骨骼解算	每帧 wasm 解算	无（已烘焙）	无（已烘焙）
每帧顶点上传 GPU	是	是（cacheTraverse memcpy+setDirty）	否（静态网格）
多实例合批	难	难（按 mesh/textureID 多 draw）	可做 GPU Instancing → 1 Draw Call
适合场景	主角/IK/换皮/挂点	固定动画、无换皮	装饰/背景等被动播放
IK / 动态换 skin / socket		（warnID 16410–16418）	（同 cache）
显存	基线	基线	+ 3 张数据图（见注意事项）

三、目录结构

ai-demos/vat-spine/
├── README.md                  # 本文
├── shaders/
│   └── vat-spine.effect       # 顶点阶段采样 VAT 的 effect（Cocos 3.8.x）
├── components/
│   └── VATSpine.ts            # 运行时组件：建静态网格 + 每帧只改 frameIndex
├── bake/
│   └── bake-vat.ts            # 离线烘焙脚本（复用 spine wasm，零依赖导出 PNG）
├── demo/
│   └── VATSpineDemo.ts        # 纯代码加载资源并跑起来的示例
└── demo2/                     # 社区仓库下载的「量产级」VAT 运行示例（Cocos 3.8.6）
    └── assets/resources/vat/  # VatBatchRenderer / VatMeshBuilder / VatBatchResourceCache / VatRuntimeTypes

四、快速体验

1. 准备 Spine 资源：一个 Spine 导出（.skel/.json + atlas + 图），且所有 attachment 已合并进同一张 atlas 图（多 atlas 会让 VAT 装不下，见注意事项 ③）。
2. 烘焙：在能访问引擎 spine 模块的环境（Cocos 编辑器扩展 / 已加载 wasm 的 Node）里调用 bake()：

   import { bake } from './bake/bake-vat';
   const meta = bake({ skeletonData: mySkeletonData.getRuntimeData(), animationName: 'idle', fps: 30, outDir: './vat-output' });
   // 产出 vat-pos.png / vat-uv.png / vat-color.png / vat.json


   把这四个文件 + 合并后的 atlas 图，放进 assets/resources/vat/。
3. 建材质：把 shaders/vat-spine.effect 拖进工程（assets 下），基于它新建一个 Material（vat-spine.mtl），设好混合（见 effect 内注释）。
4. 跑示例：把 demo/VATSpineDemo.ts 挂到 Canvas 下的空节点，运行；或自己挂 VATSpine 组件并填好 4 张纹理 + vat.json + 材质。

五、使用方式

运行时组件 VATSpine（属性面板）

每帧逻辑（update）只做：_frame += dt * bakeFps; material.setProperty('frameIndex', floor(_frame))。无顶点上传、无骨骼解算。

烘焙 bake() 关键参数

• fps：烘焙帧率。30Hz 烘焙 + 60Hz 渲染时需插值才顺（见 ⑦）。
• useTint：双色 tint 时 stride=28，本 baker 仅取第一套色（第二套需再加一张图）。
• 自动校验：顶点数/拓扑逐帧一致；多 atlas 直接报错。

六、数据编码方案

三张图均为 RGBA8，宽=顶点数，高=帧数（行=帧，列=顶点）：

• 位置用 16-bit 量化相对包围盒：norm = (v - boundsMin) / boundsSize; hi=floor(norm*65535/256); lo=norm*65535 & 0xff。
• 解码（shader 内 decode16）：(ch.r*255*256 + ch.g*255) / 65535。
• 颜色直接存字节（顶点色本就是 0–255）。

为什么不用 RGBA16F：微信小游戏/老移动 GPU 对浮点纹理过滤与采样支持不稳，RGBA8 全平台可用，且本例只做 NEAREST 精确采样（不插值），精度足够。桌面 WebGL2 想简化可改 RGBA16F（effect 末尾有注释）。

七、注意事项（坑位，按顺序看）

1. 精度台阶化（最重要）：位置/UV 是 16-bit 量化。角色很大或动画跨度很大时，顶点会出现肉眼可见的"台阶"。对策：① 尽量小尺寸角色；② 拆多张图分块；③ 桌面端改 RGBA16F。
2. 拓扑必须固定：如果动画里切换了"不同网格"的 attachment（顶点数/三角形变了），VAT 的 (列=顶点) 网格就错位。Baker 已加校验会直接报错。只切"同一网格不同纹理区域"的 attachment 通常 OK。
3. atlas 必须合并：多个 atlas 页 → 多个 textureID → VAT 一张图装不下，也合不了批。烘焙前用纹理打包工具合并成一张图。
4. "实时烘焙"有一次性卡顿：帖子说自己"实时烘焙"单个动画，那会在首帧跑一遍 wasm 解算全部帧——生产环境务必离线烤好随包发布，别运行时烤。
5. 测试机不是真机：帖子数据来自 M4 Pro + Chrome 低端模拟，不是真实手机/微信。真机 GPU 行为、精度、Draw Call 上限都不同，上线前务必真机验证。
6. 微信浮点纹理：如需 RGBA16F 简化路径，先确认目标微信基础库/机型支持；否则老老实实 RGBA8。
7. 插值：30Hz 烘焙、60Hz 渲染会有动作卡顿。要做顺滑需 shader 同时采样相邻两帧并 mix（在 effect 里加 frameIndexNext + 系数，VATSpine 目前只演示单帧驱动）。
8. 只适合被动动画：IK、运行时换 skin、动态挂点、动画混合（mix）在 cache 模式下本就不支持，VAT 同样不支持——这些仍走原生 sp.Skeleton。

八、性能预期（诚实版）

• vs REALTIME：大幅降低 CPU（去掉每帧 wasm 解算 + 顶点上传），方向同帖子，但别直接引用 6.9×。
• vs 官方 cache：CPU 再省"顶点 memcpy + 上传 + 顶点色打包"这一小段；最大价值是打通 GPU Instancing 合批（把 N 个角色压到 1 个 Draw Call）。单角色而言，VAT 相对官方 cache 的帧时间收益有限，别指望数量级差异。
• 显存：多 3 张数据图。尺寸 = 顶点数 × 帧数 × 4 字节 × 3 张。长动画 + 高顶点要算清楚（帖子 34.7KB 只是单短动画）。

九、源码证据链（本示例所依）

十、已知限制 / 下一步

• 单实例 VATSpine = 1 角色 1 Draw Call；1 Draw Call 跑 200 角色需 GPU Instancing（见 demo/VATSpineDemo.ts 末尾的合批说明，以及 demo2 的 VatBatchRenderer 量产实现）。
• 双色 tint 仅取第一套色；如需完整两色需再加一张图并在 shader 还原。
• vat-spine.effect 是按 3.8.x 语法写的参考实现，首次使用前请在编辑器内编译校验 built-in uniform 名（cc_matWorld / cc_matViewProj）。
• 真机（尤其微信小游戏）性能与精度需实测，不要直接采信桌面基准。

十一、何时才推荐采用本方案（采用决策树）

只在「官方 SHARED/PRIVATE CACHE 已经顶不住、且 VAT 的硬约束你能接受」这个组合下，才值得做。 单独满足其中一两条，多半是白折腾。

四条同时满足，才推荐尝试

1. 同屏有「数百个」被动播放的 Spine：装饰、背景、杂兵 NPC 这类——在场但几乎不参与交互。几十个以内的话，官方 cache 的 Draw Call 与每帧顶点上传根本不是问题，别动。
2. 瓶颈真的是 Draw Call / 每帧顶点上传，不是骨骼解算：官方 cache 模式运行时已经不做骨骼解算（skeleton.ts:1065-1159 只取缓存帧），最贵的 CPU 开销已被白送。VAT 能再啃的只是 assembler/simple.ts 里 cacheTraverse 每帧的 vUint8Buf.set(model.vData) + 顶点色循环 + setDirty() 这条顶点拷贝+上传残差，以及顺手打开 GPU 合批。瓶颈在别处（逻辑、其他来源的 Draw Call、贴图尺寸）时 VAT 救不了。
3. 动画满足硬约束：
   • 拓扑固定：顶点数、三角形逐帧一致（否则 attachment 换网格会撑破 (frame, vertexID) 网格）；
   • 能合进单张 atlas：多 atlas 页会自己多 Draw Call（cacheTraverse 按 textureID 请求 draw data），VAT 也合不了；
   • 无 IK / 无运行时换皮 / 无动态挂点：cache 模式本就禁这些（skeleton.ts:1907 warnID 16410–16418），VAT 同理；
   • 能离线烘焙出包：runtime 烘焙有一次性 wasm 卡顿，不能算进收益（见注意事项 ④）；
   • 接受 RGBA8 精度：坐标量化进 8 位，小物体 OK，大世界坐标会台阶化抖动（见注意事项 ①）。
4. 确实要把全场压到 1 个 Draw Call，或彻底去掉顶点上传：如果"省掉每帧顶点上传"就够了、不需要真·合批——那官方 cache 的性价比已经最高，没必要上 VAT 的复杂度。

决策树

同屏有数百个被动 Spine? ──No──> 几十个以内 → 官方 cache 就够
        │ Yes
        ▼
瓶颈是 Draw Call / 顶点上传? ──No──> 先治别处（逻辑/其他 DC/贴图）
        │ Yes
        ▼
动画满足硬约束（固定拓扑·单 atlas·无 IK·可离线·接受 RGBA8）?
        │ No ──> 用官方 SHARED/PRIVATE CACHE（已免骨骼解算，性价比最高）
        ▼ Yes
   只省上传够吗? ──够──> 官方 cache 已够，不必上 VAT
        │ 真要 1 Draw Call 合批
        ▼
   尝试 VAT ✅（零顶点上传 + 真 GPU 合批）

判定基准必须是「官方 cache vs VAT」，而不是帖子里的「REALTIME vs VAT」——后者把官方 cache 已白送的骨骼解算收益也算进了 VAT 头上。

反例：这些情况别碰 VAT

• 主角 / 需要交互的 Spine（IK、换皮、动态挂点）→ 走原生 sp.Skeleton。
• 动画间会切换不同顶点数的 mesh attachment → VAT 固定网格会爆，得烘 max-vertex 缓冲或分子网格，成本骤增。
• 拓扑 / atlas 无法统一 → 用官方 cache 也比硬改 VAT 稳。
• 只想拿到帖子那个 6.9× 数字 → 那是 vs REALTIME 的，对你实际项目的 cache→VAT 增量远没那么大（见第八节「性能预期」）。

一句话：VAT 是「大量被动 Spine + 卡在 Draw Call/上传 + 能接受固定拓扑单 atlas 离线烘焙」这一窄窗口里的正确武器；窗口外的，先用官方 cache 就好。

十二、demo2：量产级参考实现带来的增量知识

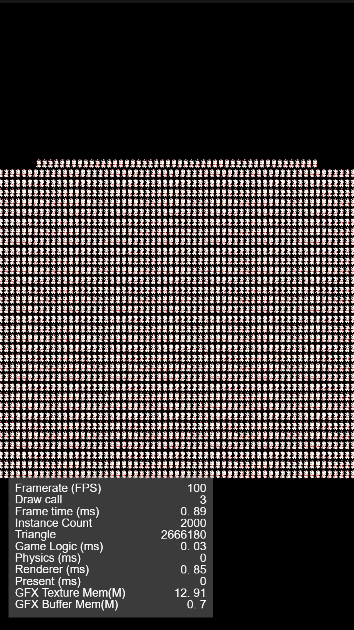

demo2/ 是社区仓库（Cocos 3.8.6，spineboy-pro）抽离出的业务级运行示例，默认压测 2000 实例。它把上面的示例只当概念验证的位置全部补齐，也暴露了几个原示例没踩到的坑。除非你要把它接进真实项目，否则不必照抄其代码——但下面几条是它验证过、且值得在新项目里直接用上的知识。

1. GPU Instancing 真正落地（这才是 1 Draw Call 的正确做法）

原示例只写了"下一步要合批"。demo2 的 VatBatchRenderer 是靠 轻量 MeshRenderer 子节点 + 共享 Mesh/Material + 实例化属性完成的：

• 每个实例 = 一个 Node + MeshRenderer，位置/缩放走子节点世界矩阵；
• 所有实例 共享同一份 Mesh 和父 Material，Cocos 3.8 的实例化队列按「相同 Mesh、材质、Shader 变体」自动合并 Draw Call，开发者不需要手写 setInstancedBuffers/InstancedBuffer；
• 按实例参数走 renderer.setInstancedAttribute('a_jointAnimInfo', [timeBase+offset, frameStart, fps, duration])；#if USE_INSTANCING 用 CCGetWorldMatrix(matWorld) 还原世界矩阵；
• 设备不支持 INSTANCED_ARRAYS 特性时自动回退：setSharedMaterial(materialParent) + 每个实例 recompileShaders 独立材质实例（getMaterialInstance），Draw Call 变多但正确。

2. 动画时间轴也搬到 GPU（不是每帧改 uniform）

原示例每帧 setProperty('frameIndex', ...)，CPU 仍要逐实例推进。demo2 更进一步——每实例的播放也不再碰 CPU 逐帧：

• 共享一个全局时钟 vatGlobalTime（game.totalTime/1000）；
• 每个实例在 a_jointAnimInfo 里打包 (timeBase + 1000000 偏移, frameStart, fps, duration/loop)；duration 正负号作为 loop 标志；
• 顶点着色器里 rawTime = globalTime - (timeBase)，再 mod（循环）或 min（非循环）算出当前帧；
• CPU 端只在状态真变了（play/pause/seek/换动画/变速/离屏恢复）时把该实例 needsUpload 打标，每帧按一张 Set 批量 flushScheduledInstanceUploads，平时是零 per-instance 更新。

好处：动画播放与 CPU 帧率解耦，且把 2000 个实例的每帧推进成本压到接近 0。

3. 三张数据图 → 一张「网格布局」数据图 + 版本兼容

原示例是 3 张独立 RGBA8（pos/uv/color）。demo2 将位置 X、位置 Y、顶点色三组数据揉进同一张 vat-data.png，靠 layout.rowsPerFrame 组织：

• VatRuntimeTypes.ts 里 vat.json 只写 rowsPerFrame=3、positionXRowStart / positionYRowStart / colorRowStart 与 columns、vertexRows；
• 顶点按「grid-by-vertex-id」跨行列布局：vertexRow = floor(vertexId / columns)，同一帧 3 行分别放 XY 和颜色；每帧占 rowsPerFrame 行；
• 只省了显存里两张数据图；换代价是 vat.json 要声明 layout 且 Shader 按它做行列换算；
• 配套给出了 格式版本兼容解析（v2→v8：单动画 vs animations[]、packed-xy-rgba 打包 vs split-xy-rg 分离、非法布局直接判 null），生产环境换烘焙工具链时这是防呆的关键。

4. 顶点 ID 写进内置 a_position.x，而不是只挂自定义属性

VatMeshBuilder.ts 的实测结论：微信真机部分图形后端对「单浮点自定义属性」的绑定不稳定。所以它把 VAT 顶点 ID 同时写进内置 position.x（positions[i*3] = vertexIds[i]），Shader 用 a_position.x 当 vatVertexId；自定义 a_vatId(R32F) 只是保留。位置、UV 的真实几何交给 VAT 解码，position 只剩占位——这与原示例用 uv.x 当顶点列的思路殊途同归，但更贴近真机兼容性。

5. 多动画并存同一张 VAT 纹理

vat.json 的 animations[] 为每个动画记录 frameStart/frameCount（同一张纹理里按帧区间分段存放），运行时每个实例可独立选动画，Shader 按 frameStart + localFrame 采样。原示例只支持「单动画」。

6. DrawOrder 变体：遮挡顺序变化的动画要预烘焙多份索引

Spine 动画里 slot 前后遮挡关系会随时间变，demo2 用「DrawOrder 变体」解决：

• 烘焙时把固定拓扑按 slot 顺序重排成多份三角索引（IVatDrawOrderVariant），动画时间→变体 ID 的映射写在 drawOrderKeys；
• 运行时到时间点就 renderer.mesh = drawOrderMesh(variantId) 切网格；
• 实测坑（重要）：Cocos 3.8 的实例化队列会缓存前一份 Mesh 的 InputAssembler，切 DrawOrder 变体的索引时，必须 enabled=false → setMesh(newMesh) → enabled=true 重刷实例属性，否则会把新顶点配到前一份索引上报错/错乱（见 VatBatchRenderer.refreshInstanceDrawOrderVariant 注释）。

7. 帧插值与 LOD 帧步长真正写成 Shader

原示例的 interpolate 是占位。demo2 在 VatBatch.effect 里做了两件事：

• VAT_INTERPOLATE_FRAMES：同时采样 localFrame 和 localFrame+1（循环动画在末尾 wrap 回 0），按 fract(sampledTime) mix 两帧位置；
• vatFrameStep（LOD）：采样前 floor(sampledTime/step)*step 隔帧采样，只降帧密度、不改播放速度，适合远处/小尺寸实例。

8. 大数量下的工程化组件

2000 实例压测级场景里这些都不可或缺，原示例没有：

• Camera 可见性剔除：离屏实例只 renderer.enabled=false（不销毁、恢复时续播），带 visibilityPadding 边距与 visibilityCheckInterval 间隔控制 CPU 成本；
• 实例对象池：maxPooledInstances 复用节点，避免增删实例反复 mall和创建 Node/渲染器；
• 跨组件 Mesh/Material 引用计数缓存：VatBatchResourceCache（acquire/release），Key 含 meshAsset.uuid + positionRange 与「材质+纹理+元数据+instancing+alphaMode+pma/layout+插值」等，分享同一份资源。

9. 其它细节

• alphaMode='straight' | 'pma'：pma（预乘 alpha）时 Fragment 阶段 /max(color.a, ...) 还原，并 discard 掉 alpha<=0.001 的顶点收敛透明像素覆盖成本；
• 数据纹理必须 NEAREST + mip=NONE + CLAMP_TO_EDGE（configureVatTexture），防止相邻顶点列/帧行互相污染——原示例在 README 注意事项 ⑥ 提过同类点；
• 由于它只带运行时、不带烘焙工具，其 vat.json/.mesh.json/单张 vat-data.png 的资源约定可作为原示例 bake 输出的可选升级方向（把 3 张图合并成 1 张、补齐 animations[] 多动画、加 drawOrder 变体）。

补充对比小结：原示例 =（3 张数据图 · 单动画 · 每帧一个 uniform · 单实例 1 DC）的概念验证；demo2 =（1 张网格数据图 · 多动画 · 时间轴跑 GPU · GPU Instancing 1 DC 跑 2000 实例 · 剔除/对象池/缓存）的生产参考实现。两者针对的是同一个技术，只是 demo2 补上了「量产」这一层。真要把某个场景接进项目时，优先以 demo2 的资源约定与 Shader 为准。

官方 SHARED/PRIVATE CACHE
IK / 动态换 skin / socket

这个错了
官方CACHE，IK可能不行，但socket和换装是可以的

实际我最开始的版本没有用GPU Instancing 也可以一个drawcall 只要IA提供的数据够多
