新手引导，如何做一个带渐变效果的镂空？

Creator 2.x
#1

用Mask组件imageStencil模式，只能做出这种效果

请问如何做出这种效果：

这是我的遮罩图片模板：

试过了用imageStencil的alphaThreshold，也没法做到这种渐变效果

#2

求指点。。。

#3

在加个镂空图节点？

#4

mask上盖一个镂空图？

#5

楼上的意思是mask是红圈，红圈里面放一个sprite（渐变的圆）

其实应该也可以从shader的角度去尝试一下

#6

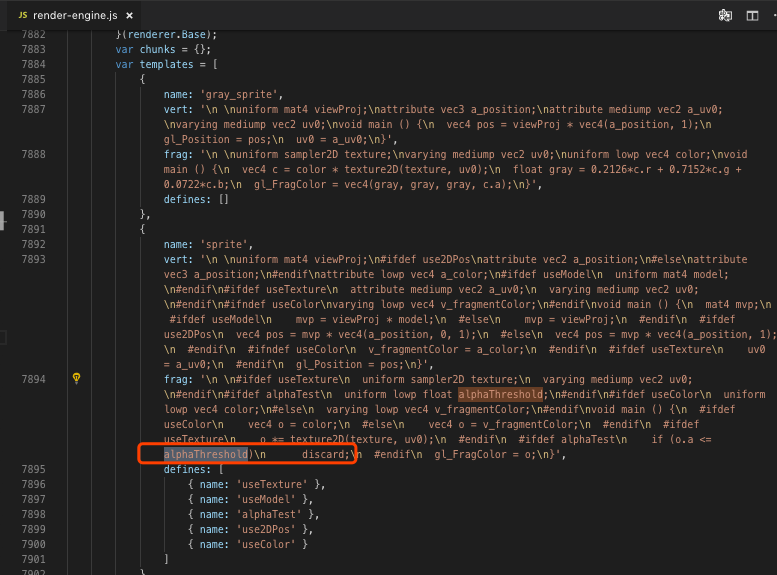

我搜索了引擎，只有这里用到alphaThreshold，这里的片断着色器判断alpha小于阈值就会抛弃片断，但是不太明白为什么弄不出渐变效果？

image.png777×575 100 KB

#7

你把资源给我，我这边看一下

#8

这样是可以了，在mask节点下放一个渐变的圆

#9

这个资源吗？

#10

alphaThreshold只是一个阈值的概念，当作为mask模板的图片中的像素点alpha低于阈值的时，子节点在这个位置的像素点不会被渲染。因此没办法做到渐变裁剪的效果

#11

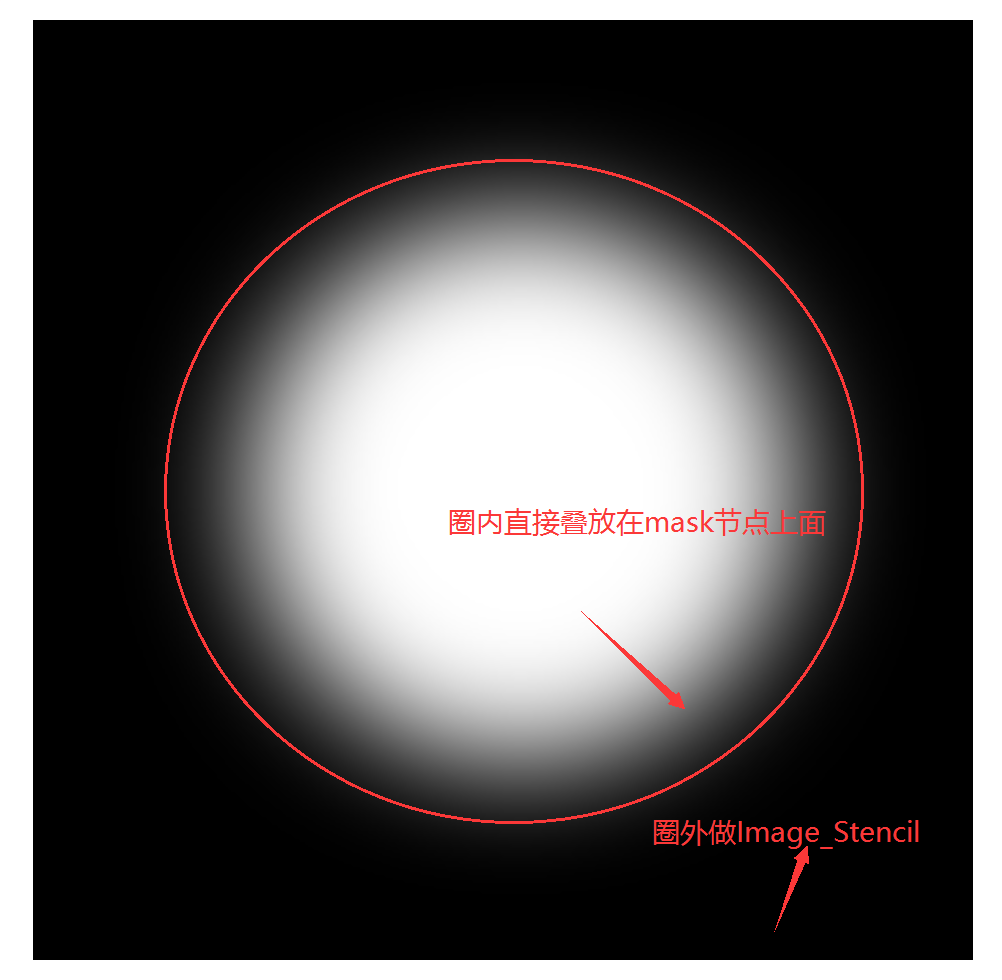

你试试这样把你的遮罩图分成两个部分可不可以：

image.png1002×980 82.8 KB

#12

我是这样理解的。遮罩圆圈从中心向外围alpha逐渐变大( 0->255 )，所以只要渐变过程中alpha值大于阈值就能渲染出来。即应该是可以做渐变效果。
