笔记：自由/约束的绳索效果

Creator 2.x
#1

更多笔记和源码请访问公众号

演示

根节点约束：

根节点自由：

实现

看到一个unity实现的绳索效果，觉得挺不错，就用咱自己的引擎实现下img

ps:源码需在公众号回复：绳索

unity 反向动力学超精简入门，实现一个绳子效果：

https://blog.csdn.net/a003655/article/details/88563855

**正向动力学：**是指完全遵循父子关系的层级，用父层级带动子层级的运动

**反向动力学：**一种通过先确定子骨骼的位置,然后反求推导出其所在骨骼链上n级父骨骼位置，从而确定整条骨骼链的方法

自由：

用触摸点坐标作为子节点，依次算出父节点的坐标（反向）

for (let index = this._arrayRope.length - 1; index >= 0; index--) {
  let script = this._arrayRope[index].getComponent(Rope);
  if (index == this._arrayRope.length - 1) {
    script.calcSelf(this._touchLocation);
  } else {
    let last = this._arrayRope[index + 1].getComponent(Rope);
    script.calcSelf(last.getSelfPoint());
  }
  script.calcTarget();
}

约束：

设定根节点的坐标后，根据之前算出的各节点坐标，依次求出子节点坐标（正向）

this._arrayRope[0].getComponent(Rope).setSelfPoint(cc.Vec2.ZERO);
this._arrayRope[0].getComponent(Rope).calcTarget();

for (let index = 1; index < this._arrayRope.length; index++) {
  let script = this._arrayRope[index].getComponent(Rope);
  let last = this._arrayRope[index - 1].getComponent(Rope);
  script.calcSelf(last.getSelfPoint());
  script.calcTarget();
}

节点：

根据目标节点坐标算出自身节点坐标：

calcSelf(ptTarget: cc.Vec2) {
  let dir = ptTarget.sub(this._ptSelf).normalizeSelf();
  this._angle = Math.atan2(dir.y, dir.x);
  dir = dir.mul(-1 * this._length);
  this._ptSelf = ptTarget.add(dir);

  this.node.position = this._ptSelf;
}

根据自身节点坐标算出目标节点坐标：

calcTarget() {
  let dx = this._length * Math.cos(this._angle);
  let dy = this._length * Math.sin(this._angle);
  this._ptTarget = cc.v2(this._ptSelf.x + dx, this._ptSelf.y + dy);
}

—END—

声明：发布此文是出于传递更多知识以供交流学习之目的。若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与我联系，我将及时更正、删除，谢谢。

作者：请容我安眠

更多笔记和源码请关注：【微信公众号】 CocosCreator笔记

26赞
分享一段绳子效果
贪吃蛇的身体跟随怎么做比较好呢？
哪位大佬joint用的多，帮忙看看
#2

感谢大佬分享

#3

我这个 笔芯 怎么样:joy:

#4

差评，把另一半也加上

#5

另一半可能需要你们来补了:yum:

#6

mark 插眼以后抄袭

#7

向鸦哥学习 :heart_eyes:

#8

鸦哥yyds

#9

来了来了，来学习学习IK

#10

总整一些没用的专业名词，挺简单的一个逻辑让你说的极其复杂，你太擅长把简单的问题复杂化！我愤怒！这不就是一个后面的节点跟随前面节点的逻辑么！你又在这正向反向的动力学，就不说人话！

import { _decorator, Camera, Component, EventTouch, Graphics, Input, input, Vec2, Vec3 } from 'cc';
const { ccclass, property } = _decorator;

@ccclass('Main')
export class Main extends Component {
    @property({ type: Camera })
    public camera: Camera;
    private rope: Rope;
    private brush: Graphics;

    start() {
        this.createRope();
        this.brush = this.getComponent(Graphics) || this.addComponent(Graphics);
        this.drawRope();
        input.on(Input.EventType.TOUCH_MOVE, this.onTouchMove, this);
    }

    onTouchMove(event: EventTouch) {
        // 将鼠标的屏幕坐标转换为此节点的本地坐标
        const screenpos = event.getLocation();
        const worldpos = this.camera.screenToWorld(new Vec3(screenpos.x, screenpos.y, 0));
        console.log('worldpos', worldpos);
        let localpos = new Vec3();
        this.node.inverseTransformPoint(localpos, worldpos);
        console.log('localpos', localpos);

        // 移动绳子
        this.rope.updateHead(new Vec2(localpos.x, localpos.y), false); // 拽着头部移动, 尾部不固定
        // this.rope.updateHead(new Vec2(localpos.x, localpos.y), true); // 拽着头部移动, 尾部固定
        this.drawRope();
    }

    // 创建绳子
    createRope() {
        const items = [];
        const count = 100;
        const length = 5;
        for (let i = 0; i < count; i++) {
            items.push(new Vec2(i * length, 0));
        }
        this.rope = new Rope(items, length);
    }

    drawRope() {
        this.brush.clear();
        this.brush.strokeColor.fromHEX('#888888');
        this.brush.lineWidth = 2;
        this.brush.moveTo(this.rope.items[0].x, this.rope.items[0].y);
        for (let i = 1; i < this.rope.items.length; i++) {
            this.brush.lineTo(this.rope.items[i].x, this.rope.items[i].y);
        }
        this.brush.stroke();
    }
}

class Rope {
    public items: Vec2[]; // 所有节点的位置
    private length: number; // 节点之间的距离
    private originHead: Vec2; // 头部原始位置，用于固定头部
    private originTail: Vec2; // 尾部原始位置，用于固定尾部

    // items: 节点初始位置 length: 节点之间的距离
    constructor(items: Vec2[], length: number) {
        this.items = items;
        this.length = length;
        this.originHead = items[0];
        this.originTail = items[items.length - 1];
    }

    // 拽着头部移动
    public updateHead(head: Vec2, fixedTail: boolean) {
        this.items[0] = head;
        // debugger;
        for (let i = 1; i < this.items.length; i++) {
            this.items[i] = this.getPosition(this.items[i].clone(), this.items[i - 1].clone());
        }
        if (fixedTail) {
            this.updateTail(this.originTail, false);
        }
    }

    // 拽着尾部移动
    public updateTail(tail: Vec2, fixedHead: boolean) {
        this.items[this.items.length - 1] = tail;
        for (let i = this.items.length - 2; i >= 0; i--) {
            this.items[i] = this.getPosition(this.items[i].clone(), this.items[i + 1].clone());
        }
        if (fixedHead) {
            this.updateHead(this.originHead, false);
        }
    }

    // 计算节点位置 current: 节点当前位置 flow: current跟随的节点的位置
    private getPosition(current: Vec2, flow: Vec2): Vec2 {
        // 初中知识: 两向量相减, 方向指向被减
        return flow.add(current.subtract(flow).normalize().multiplyScalar(this.length));
    }
}

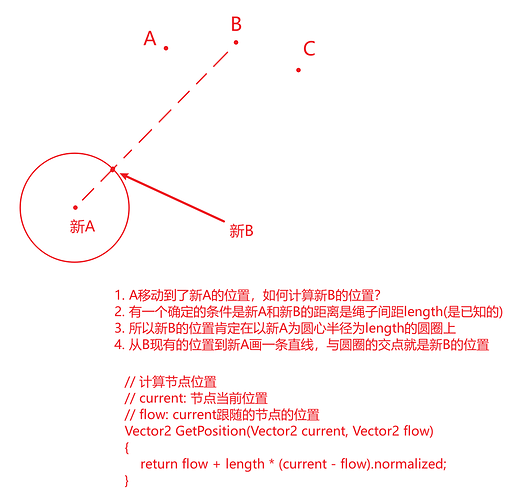

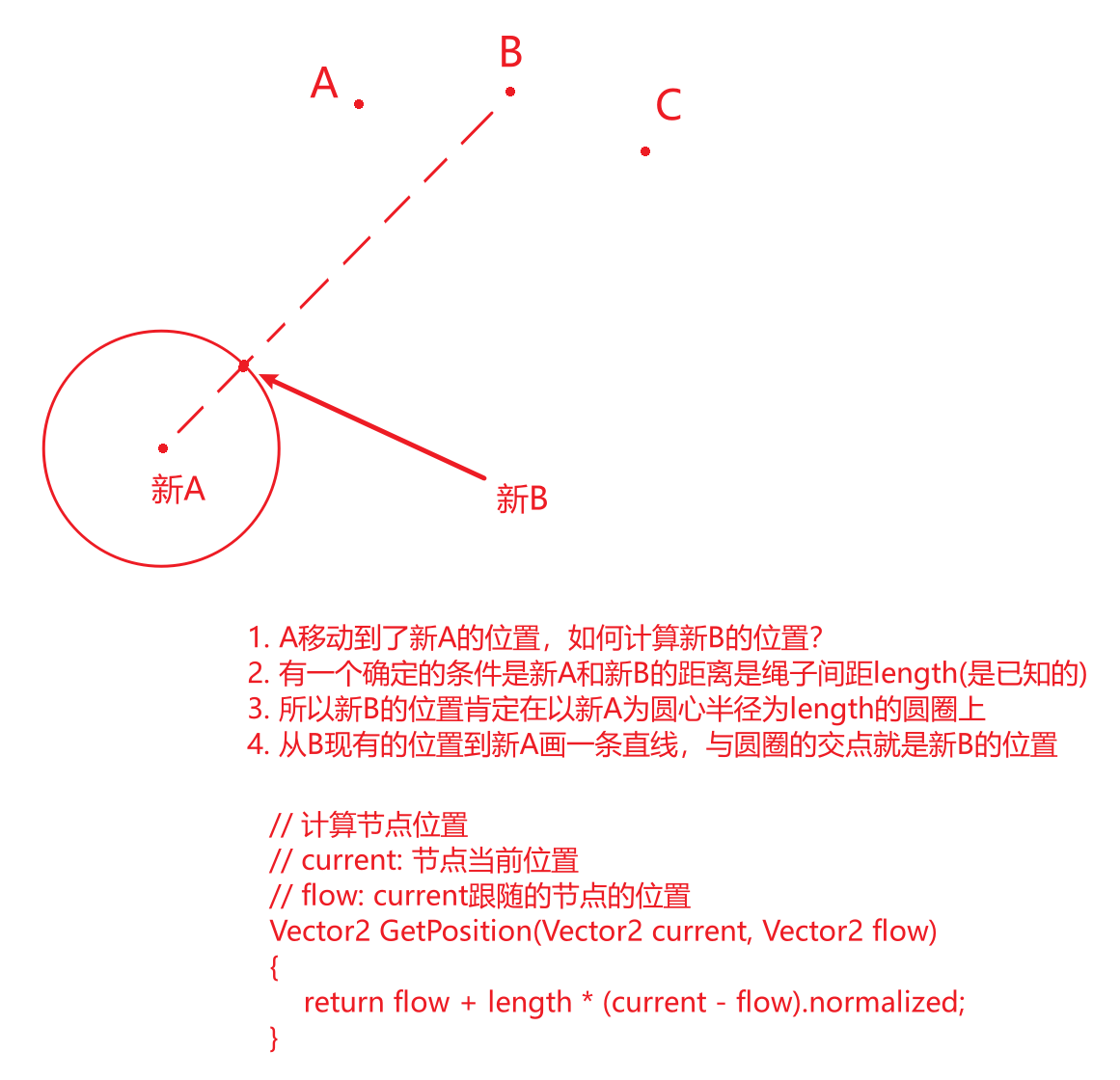

一个绳子由ABC三个点组成，这时候我拖拽A来移动这个绳子，所以A点的位置要实时与鼠标的位置一致。有了A点的位置，我们就能够计算B点的位置，有了B点的位置就能够计算C点的位置。

image1161×1120 105 KB

3赞
骂我的来这里，不要打扰其他人
#11

ik约束了解一下 搞不懂为啥你要喷楼主

#12

因为我讨厌程序员自以为是，总说一些别人不容易理解的话。如果你的知识或技术别人不理解，不是别人蠢，是你蠢，ok？程序员总拿别人不理解来彰显自己的聪明，其实是弱智！如果一个知识初中生理解不了，你得想办法让初中生理解，而不是让初中生去上高中。别把代码搞复杂，保持简单，有那么难么？

#13

如果我是你，我就会拿出一份更简单的代码来让更多人看懂，然后再回来骂我。到时候我不会跟你道歉，但是我不会跟你顶嘴。

#14

哥们 我觉得你挺抽象的 在明天有其他人点开你个人信息之前我觉得你还是把简介改掉吧 没别的意思 你是不是被朋友恶搞了

#15

我没有被恶搞，我认为你的这种行为比我的简介更加抽象，聊代码就聊代码，你看我简介干什么？你看我简介我不介意，因为我的简介写出来就是让人看的，我疑惑的是你为什么要建议我修改我的简介，我不在意我是任何东西，我只在意代码。我今天是狗，明天是猫，大后天是橘子，大大后天是水，跟代码有任何关系么？这些都是简单的疑问，没有任何抱怨和攻击，希望你按照字面意思来理解。

#16

你肯定没用Spine编辑过人物动作，IK反向动力学是基础，你不知道反而不让别人说是吧

#17

我觉得大佬这图很容易让人理解，，

#18

一元帮庙号征婚，36D，180以上大长腿，照片联系方式先发我过审，审核不过不给钱，事成之后给你1元大红包。

#19

感觉这贴要火，提前占楼。

1赞
#20

你多少k在这叫？
