用 shader + mesh 实现飘扬的旗帜 (flag) ! 文章底部获取完整代码！
效果预览

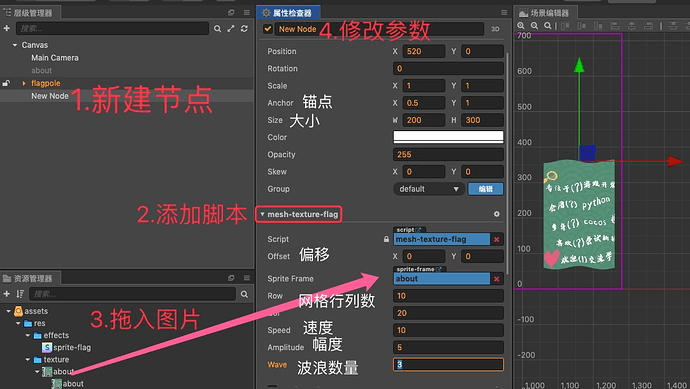

使用方法
- 创建一个空节点
- 添加用户脚本组件
mesh-texture-flag - 添加图片
- 修改对应属性
实现原理
概括来说就是创建 mesh 网格模型，通过顶点着色器对顶点坐标不断的修改，达到飘动的效果。关于 mesh 的介绍，可以参考上一篇文章。
确定顶点坐标
为了让顶点着色器里有多个顶点可以改变位置，需要把一个形状分割成多个方形(三角形)。分割数量越大，效果越精细，但需要消耗更多的性能消耗。下图是分割成两行三列的例子。
根据分割的行列数和节点大小，节点锚点，从左到右从上到下，算出每个顶点的位置信息。可以先算出相对左上角的位置，然后再根据锚点偏移，参考代码如下。
const x = (_col - this._col * this.node.anchorX) * _width / this._col;
const y = (_row - this._row * this.node.anchorY) * _height / this._row;
确定纹理uv坐标
纹理uv坐标系在左上角，u轴是向右，v轴是向下，范围是 0-1。而我们的坐标系是根据锚点确定的，x轴向右，y轴向上。
根据锚点求出位置坐标在左下角的占比，然后再翻转一下v就可以求出对应的uv坐标了。参考代码如下。
const u = (pt.x + this.texture.width * this.node.anchorX + this.offset.x) / this.texture.width;
const v = 1.0 - (pt.y + this.texture.height * this.node.anchorY + this.offset.y) / this.texture.height;
确定顶点索引
从网格左上角的格子开始，依次确定三角形顶点画法。下图是分割成两行两列的索引。
每个格子有两个三角形，参考代码如下。
// 计算顶点索引
let ids = [];
let getIndexByRowCol = (_row, _col) => {
return _row * (this._col + 1) + _col;
}
for (let _row = 0; _row < this._row; _row++) {
for (let _col = 0; _col < this._col; _col++) {
ids.push(getIndexByRowCol(_row, _col), getIndexByRowCol(_row, _col + 1), getIndexByRowCol(_row + 1, _col));
ids.push(getIndexByRowCol(_row + 1, _col), getIndexByRowCol(_row + 1, _col + 1), getIndexByRowCol(_row, _col + 1));
}
};
顶点着色器编写
使用的是sin函数对顶点进行修改。
一个波浪就是一个 PI , 所以要把位置坐标变化幅度映射到 wave * PI 。通过求出占宽度比就可以得到 sin 函数的角度了。
通过内置变量 cc_time 可以使坐标随着时间变化。不过得在非编辑器下才能预览到，因为默认是不会赋值的。
参考代码如下。
float angleSpanH = wave * 3.14159265;
float pz = amplitude * sin(cc_time.x * speed - (a_position.x - startPos.x + a_position.y - startPos.y) / textureWidth * angleSpanH);
vec4 position = vec4(a_position.x, a_position.y + pz, a_position.z, 1);
小结
以上为白玉无冰使用 Cocos Creator v2.2.2 开发 “飘扬的旗帜！” 的技术分享。有想法欢迎留言！如果这篇对你有点帮助，欢迎分享给身边的朋友。
