Cocos Creator 3.0 的出现，使 Cocos Creator 升级成为全新的 2D/3D 游戏引擎，让 2D 和 3D 游戏的开发更加便捷。目前已更新到 v3.0.1 ，戳链接了解更新详情。
通常 3D 游戏对画面效果和渲染管线的定制有很高的需求，PBR 美术工作流作为次世代主流的解决方案，今天我们来详细地分析一下基于 Cocos Creator 的 PBR 物理渲染。
01
计算机是如何显示颜色的
在讨论这个问题之前，我们先来分析一下人眼是如何看到世界的。人眼看到物体的颜色，就是看到物体的自发光与反射周围环境光的叠加。
物体自发光，是指物体自己发出来的光线，一般自然界的物体很少会自己发光，都是反射光源（太阳光）的光。
比如黑暗的房间中有一本书（没有光源），我们无法看到这本书，把灯打开后，我们能看到书了，这是因为书本反射灯光到我们的眼睛，成像到视网膜上人眼看到的物体都是反射光源的光，为什么有些物体看上去是红色，有些物体是蓝色呢？

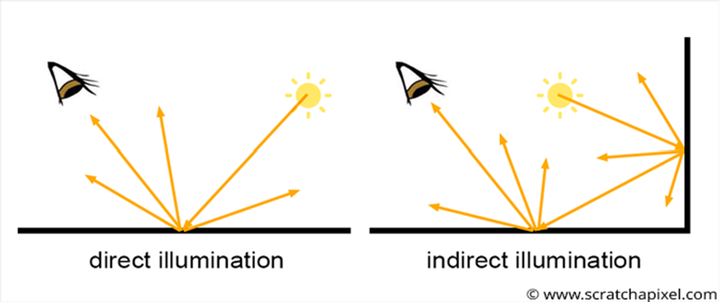

那是因为不同物体表面的材质可以吸收一些光谱，比如某个物体，如果它吸收掉蓝色与绿色，就会反射出红色光。如果它可以吸掉收红色与蓝色，则反射出绿色的光。这些我们称为物体的“本色”（baseColor/Diffuse/albedo）。物体反射光源的光叫做直接反射，反射其他物体表面反射过来的光叫做间接反射，如图:
自然界之所以真实, 是因为由非常复杂的反射叠加而成。
3D 游戏引擎是如何处理颜色成像到摄像机的呢？其实就是模拟真实世界，并做一些取舍：
- 物体自发光的模拟，一般给一个自发光颜色或一个自发光贴图。
- 对物体本色的模拟，就是一个物体本来颜色的贴图（BaseColor 或 Diffuse 或 Albedo）
- 对物体反射的模拟, 只模拟反射光源的光（直接反射），不考虑间接反射。
- 模拟挡住光的反射(瓶子底部反射光，被挡住), 使用环境遮挡贴图 (oclussion)。
计算机显示的颜色就是经过这个过程计算以后得到的颜色值。
02
基于经验模型与 PBR 物理渲染

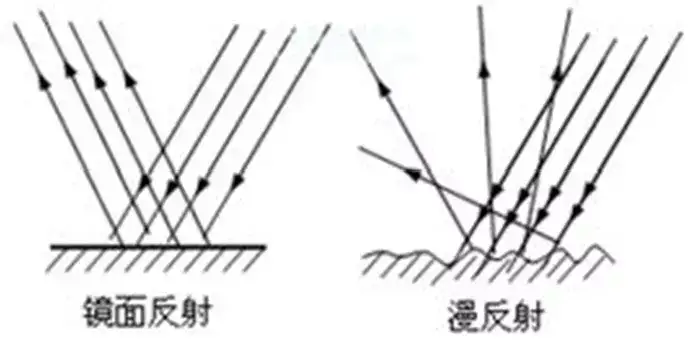

上述 4 个过程中，只有第 3 条涉及的反射光照是最难的，也是最影响渲染效果的，同时也是计算机图形学里面重点研究的对象。光的反射，包含两种方式，一种是镜面反射，一种是漫反射。如图：
模拟光的反射，主流游戏开发中有两种方向，一种是基于经验模型，另一种是基于物理 PBR 的。
先说基于经验模型，其实就是处理反射的时候，通过计算公式来计算光照颜色, 这个公式基于经验得来。如处理漫反射，可以采用兰伯特光照模型（公式）。处理镜面反射可以采用冯模型与布林冯模型（这块也是面试的时候经常被问的，比如定制卡通渲染风格的渲染管线经常用经验模型，而不是基于物理 PBR）。
基于 PBR 物理渲染主要是基于物理原理来模拟真实世界光的反射，双向反射分布函数（BRDF），遵守能量守恒等，这样渲染出来的物体效果接近于真实的世界，同时这些算法相对成熟，也不用我们去研究，写 Shader 的时候代入公式就可以了。
03
法线与法线贴图，高度贴图

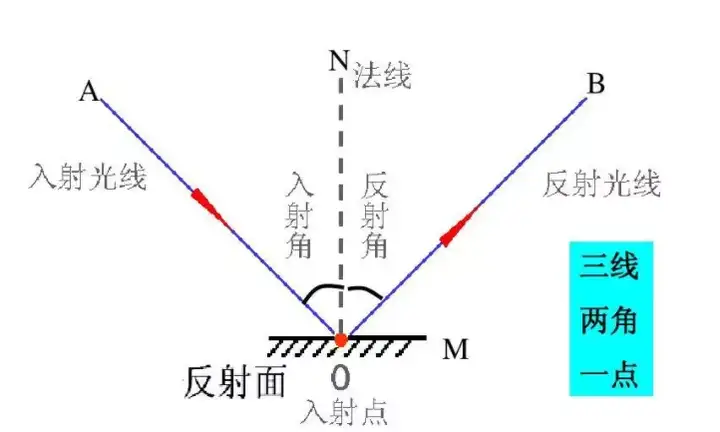

法线是非常重要的一个数据，光的反射计算中需要用到法线，如图：

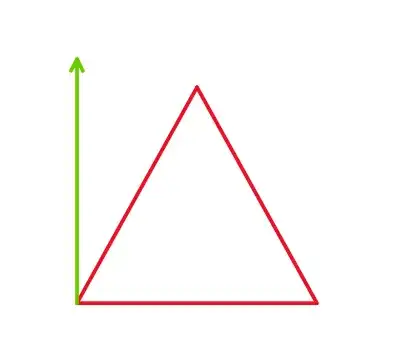

我们的 3D 模型是由三角形的面组成，面是由线组成，线是由顶点组成，每个顶点除了有坐标以外还有会有法线。如图：

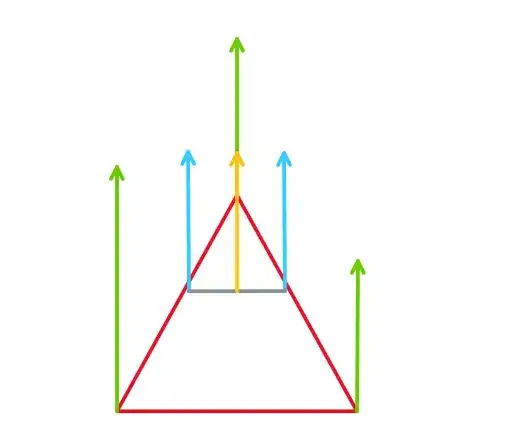

我们在着色的时候，利用法线来做光的反射。如上图，三角形面上的每个点都要反射光，每个点都要法线，而模型里面只有顶点有法线，那面上任意一点的法线如何得来呢？这个我们可以采用插值来做，如下图：
黄色的法线是由两个蓝色法线插值而来，蓝色法线由绿色的顶点法线插值而来。这样面上每个点的法线就出来了。
我们再来讲高模与低模。
为了获得更好的物体的细节，我们建模的时候用的面数越多，细节表达就越好，光照就越细腻。但是面数越多，计算量越大，性能越差，如何能够在面数不增加的情况下获得更好的光照细节呢？
常用的技术就是法线贴图，美术会建一个高精度模型，原来的一个三角面内，在高模下有更多的三角形面，就有更多的顶点的法线。
把这些法线数据存到纹理贴图里面，这样低模下三角面的每个点在获取法线的时候，就不用通过插值，而是从高模的法线贴图里面获得法线数据，这样可获得更好的光照细节。

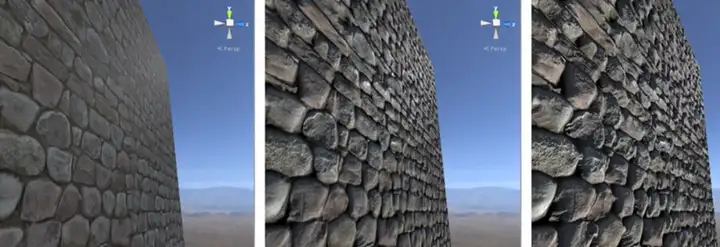

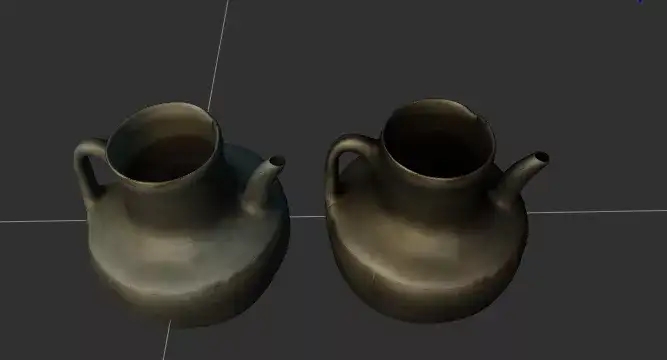

法线贴图技术也是次世代的标配。除了法线以外，为了让细节更有层次感，还有类似原理的高度贴图。下图是同一模型法线贴图和高度贴图的效果对比：
左图（普通）；中间（法线贴图）；右图（法线贴图+高度贴图）
04
环境遮挡贴图
什么是环境遮挡？举个例子就明白了。

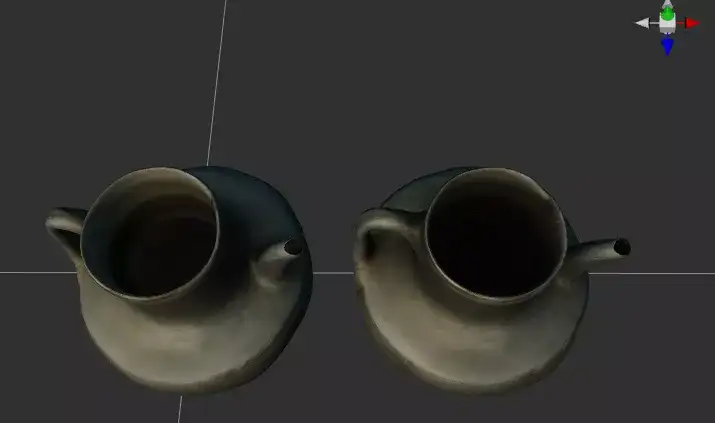

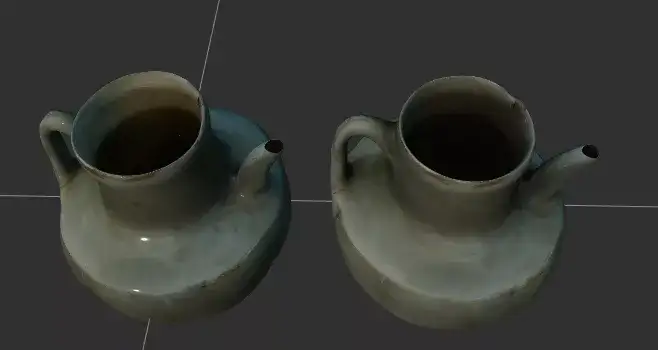

如下图有一个陶瓷瓶，我们从瓶口看下去，由于瓶口小，会遮挡底部的部分反光，我们从上往下看，看不到底的感觉才更真实（左右图的瓶底对比，右边看不到底部，比左边更真实）。
下图就是这个瓶子的环境遮挡贴图：
05
基于 PBR 的美术工作流
铺垫了这么多，终于可以讲解 PBR 的美术工作流了。PBR 的算法定了，算法+数据=效果，那么剩下的就是调数据就可以了。
根据上面的铺垫，我们一起来看下 PBR 调效果的几个部分的数据：
- 自发光，这个控制就是一个发光的颜色或是一个自发光的贴图；
- 物体的本色，一个本来的颜色或一个本色的贴图（Albedo/Diffuse）;
- 反射，包含镜面反射+漫反射控制；
- 环境遮挡，使用一个环境遮挡的贴图；
- 细节增强，使用法线贴图与高度贴图。
上面 5 个点的数据，美术的工作流程和导出除了反射以外其他基本都定下来了，接下来我们看下如何调整反射效果。
我们把反射分成了镜面反射与漫反射，PBR 有两种方式来调反射的效果，一种是基于金属度+粗糙度，另一种是反射度与光泽度。这两种方式的数据还可以相互转换，就像一个颜色可以使用 RGB 基于颜色分量来调，也可以使用 YUV 来调亮度和色彩值，调好后它们之间还可以相互转化。
金属度 + 粗糙度控制方式，就是通过物体的金属度来控制物体的反射率。如果物体表面材质单一，那么用一个数值表示就可以了，金属度越高，反射率就越强。非金属则用 0 来表示。
如果物体表面材质比较复杂（一个角色，戴了一个金属盔甲），这个时候就没有办法用一个数值来表示了，需要把表面的金属度存到一个贴图里面（金属贴图）。粗糙度控制物体表面的光滑程度，如下:
对于表面材质单一的物体，粗糙度也可以是一个数值，复杂物体表面的粗糙度也存在贴图里面。
如果粗糙度与金属度都是一个数值，可以只使用一个颜色分量（RGBA 通道）来存, 这样就可以把金属度与粗糙度合并到一个纹理里面，节约内存。
反射+光泽度控制方式，通过调整反射与物体表面的光泽度来控制，这样调整出来的效果更接近于我们真实世界的情况，控制也更加灵活。
在游戏开发中通常使用哪种模式来控制呢？我们先列举一下两种模式的优缺点（面试经常被问到）。
金属度+粗糙度工作流
优点：
- 更容易创作，因为各个贴图是独立分开的
- 纹理占用内存少（单通道，可合并）
- 使用更广泛
缺点：边缘的伪像更明显
反射与光泽度工作流
优点：
- 边缘伪影不明显
- 控制灵活
缺点：
-
灵活控制可能导致不遵守能量守恒破坏 PBR 原则
-
RGB 贴图多，占用内存多
在游戏开发中我们大部分用金属度与粗糙度工作流，工作流确定下来后，还需实现 Shader，根据数据，把最终的效果渲染出来。这个 Shader 可以自己编写定制，也可以使用内置的 Shader。Cocos Creator 内置了金属度与粗糙度工作流的 Shader。
06
Cocos PBR Shader 参数详解
经过上面的讲解，一个 PBR 的物理渲染需要的数据如下：
- 自发光与自发光贴图;
- 物体本来的颜色，baseColor/Diffuse/Albedo 贴图
- 金属度、粗糙度的数值与贴图（可选），如果有贴图，一般可以合并到一个贴图里面
- 法线贴图，高度贴图
- 环境遮挡贴图
了解完这些以后，我们再来看 Cocos PBR Shader 参数，就很简单了，见下图。

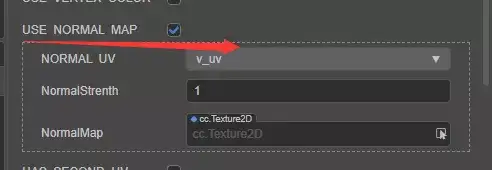

法线贴图：

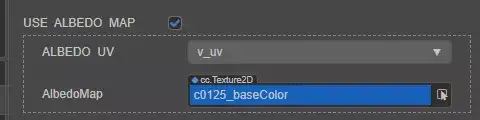

物体本来颜色：
金属度与粗糙度贴图：
金属度+粗糙度+环境遮挡合并的贴图：

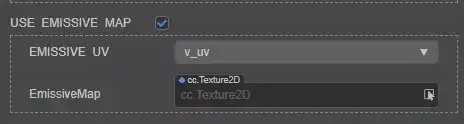

自发光贴图：
环境遮挡贴图：
物体本来颜色:
遮挡系数调节：
金属度与粗糙度数值：
自发光颜色：

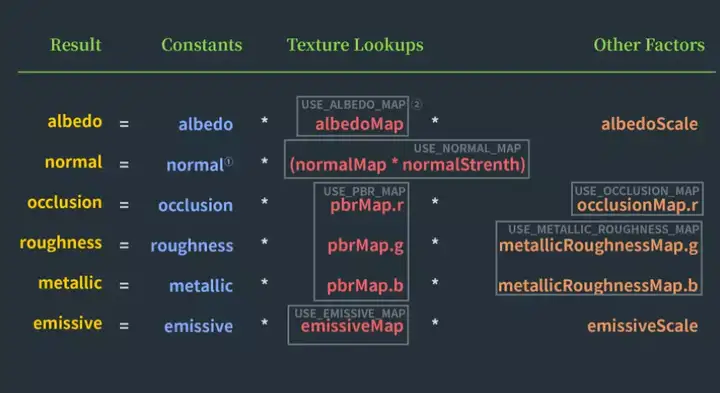

最后给出一下官方 Shader 计算的数据的说明图：
美术导图的时候，根据这个说明来制作对应的贴图，就可以配合 Cocos PBR Shader 来开发了。同时 Cocos 开源也可以学习 PBR Shader 如何实现，为定制渲染管线打好学习基础。
