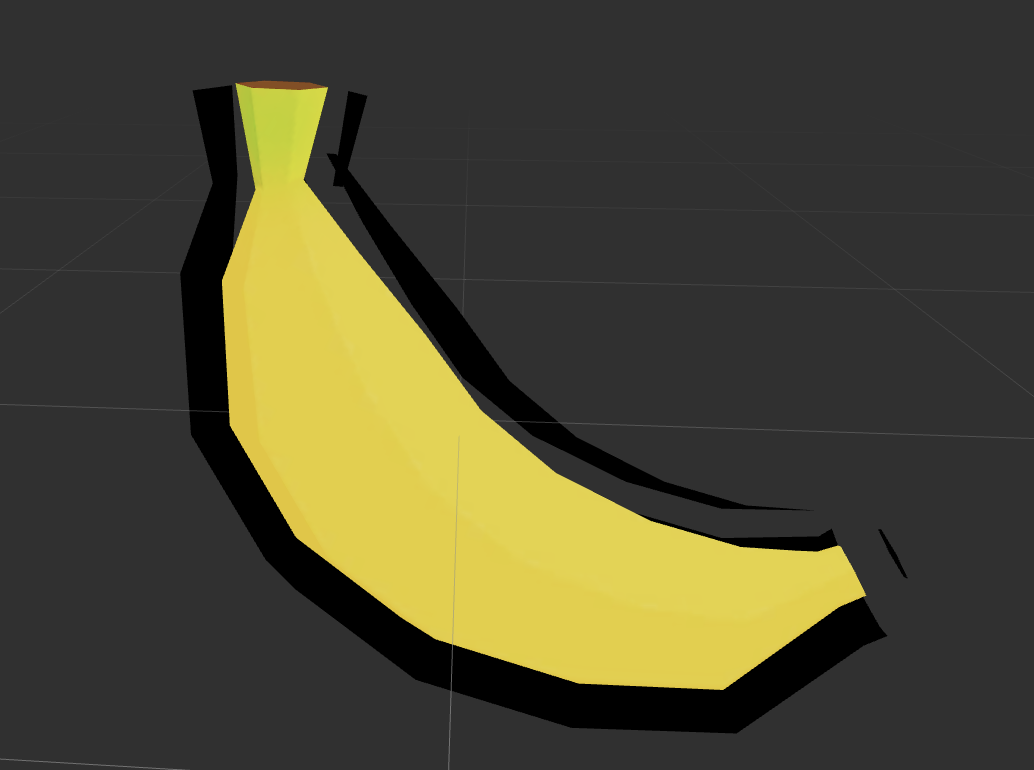

大家用builtin-toon 描边应该遇到过描边轮廓断裂的问题，这次终于不是cocos的锅了，是模型法线的问题，硬边在法线向外扩张的时候顶点分离了，让美术改成软边就可以解决问题（参考： 软硬边理解）。
如果没有美术的话，就只能靠自己了。我参考网上的代码写了段python可以把FBX模型的硬边改成软边。
from fbx import *
from FbxCommon import *
from functools import reduce
import os
def fixNormal(fbx_path):
def GetNormal(p_Normals,p_orginPolygonIndex,p_VertexIndex, p_Normallist):
#定义一个FbxVector4类型的列表（FBX自己储存法线值的类型）
#定义X,Y,Z
normalSolo = FbxVector4(0, 0, 0)
x, y, z = 0, 0, 0
#如果mesh的法线映射类型是eByControlPoint（就是整个一个光滑组，全软边）
if p_Normals.GetMappingMode() == FbxLayerElement.eByControlPoint:
if p_Normals.GetReferenceMode() == FbxLayerElement.eDirect:
x = p_Normals.GetDirectArray().GetAt(p_orginPolygonIndex)[0]
y = p_Normals.GetDirectArray().GetAt(p_orginPolygonIndex)[1]
z = p_Normals.GetDirectArray().GetAt(p_orginPolygonIndex)[2]
if p_Normals.GetReferenceMode() == FbxLayerElement.eIndexToDirect:
index = p_Normals.GetIndexArray().GetAt(p_orginPolygonIndex)
x = p_Normals.GetDirectArray().GetAt(index)[0]
y = p_Normals.GetDirectArray().GetAt(index)[1]
z = p_Normals.GetDirectArray().GetAt(index)[2]
# 如果mesh的法线映射类型是eByPolygonVertex（就是没有光滑组，全硬边）
if p_Normals.GetMappingMode() == FbxLayerElement.eByPolygonVertex:
if p_Normals.GetReferenceMode() == FbxLayerElement.eDirect:
x = p_Normals.GetDirectArray().GetAt(p_VertexIndex)[0]
y = p_Normals.GetDirectArray().GetAt(p_VertexIndex)[1]
z = p_Normals.GetDirectArray().GetAt(p_VertexIndex)[2]
if p_Normals.GetReferenceMode() == FbxLayerElement.eIndexToDirect:
index = p_Normals.GetIndexArray().GetAt(p_VertexIndex)
x = p_Normals.GetDirectArray().GetAt(index)[0]
y = p_Normals.GetDirectArray().GetAt(index)[1]
z = p_Normals.GetDirectArray().GetAt(index)[2]
#把单个的normal值设置在变量normalSolo里，然后加进列表p_Normallist中，让我们最后获得一个由法线值组成的列表
normalSolo.Set(x,y,z)
p_Normallist.append(normalSolo)
manager, scene = InitializeSdkObjects()
result = LoadScene(manager, scene, fbx_path)
geoCount = scene.GetGeometryCount() #查看场景中包含的geometry数量
assert geoCount == 1
geo = scene.GetGeometry(0)
assert geo.GetAttributeType() == FbxNodeAttribute.eMesh
nodeCount = geo.GetNodeCount()
assert nodeCount == 1
node = geo.GetNode(0)
name = node.GetName()
mesh = node.GetMesh()
assert mesh.GetLayerCount() == 1
polygonVertices = mesh.GetPolygonVertices()
normals = mesh.GetElementNormal()
triangleCount = mesh.GetPolygonCount()
normallist = []
vertexCounter = 0
assert len(polygonVertices) == 3 * triangleCount
for i in range(len(polygonVertices)):
GetNormal(normals, polygonVertices[i], i, normallist)
dictv = {}
for i, p in enumerate(polygonVertices):
if p not in dictv:
dictv[p] = []
dictv[p].append(normallist[i])
dictp = {}
#计算每个顶点的平均法线
for p, v in dictv.items():
avgNormal = FbxVector4(0, 0, 0)
avgNormal = reduce(lambda x, y: x + y, v, avgNormal)
avgNormal /= len(v)
dictp[p] = avgNormal
mesh.RemoveElementNormal(normals)
newNormal = mesh.CreateElementNormal()
newNormal.SetMappingMode(FbxLayerElement.eByPolygonVertex)
newNormal.SetReferenceMode(FbxLayerElement.eDirect)
for i in range(triangleCount * 3):
p = polygonVertices[i]
newNormal.GetDirectArray().Add(dictp[p])
SaveScene(manager, scene, "./output/" + fbx_path, 0)
if not os.path.exists("./output"):
os.makedirs("./output")
fixNormal('banana.FBX')

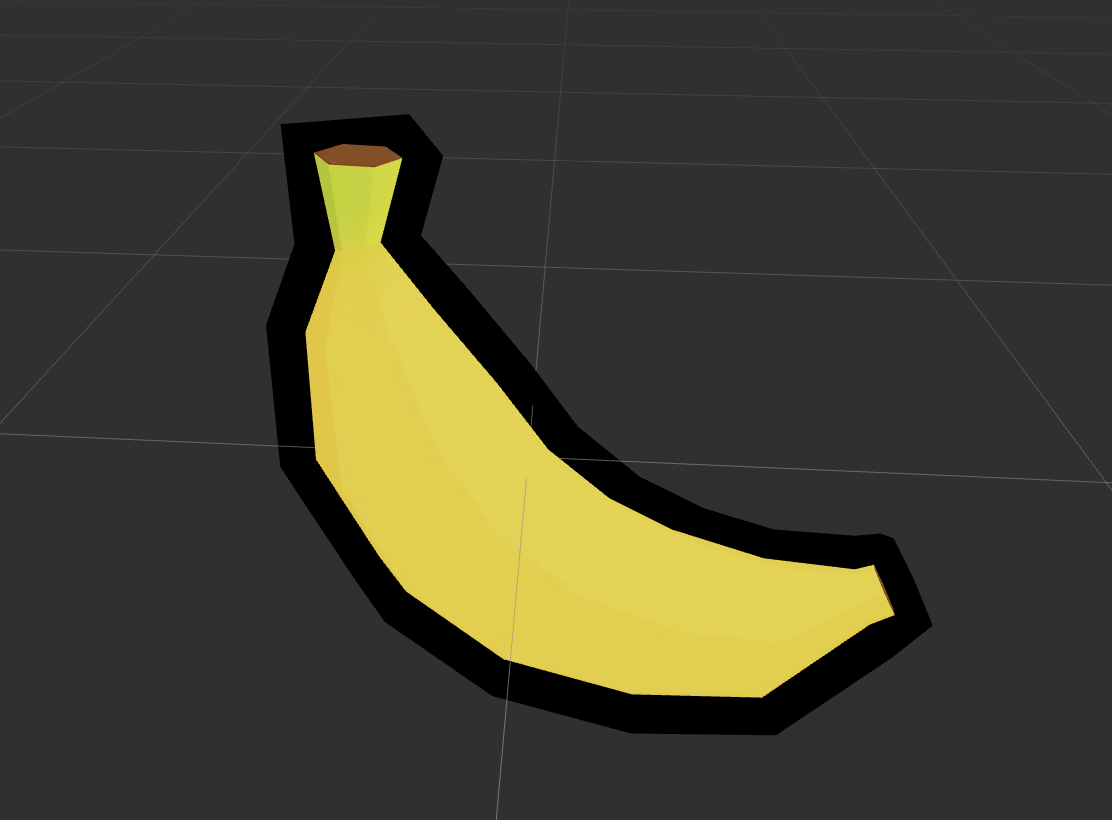

上面的香蕉就是我自己实测的结果，基本可以完美描边了。
需要下载python fbx sdk才能跑，安装过程可以参考这里
最后，如果老铁们觉得这个帖子有帮助，可以玩一下我的小游戏
