二喵今天分享下2d坐标系和3d坐标之间的转换！
昨天是疯狂星期四！很多同学问老菜喵3D游戏中，Canvas的坐标和3D世界中的坐标如何通过屏幕空间坐标相互转换。
老菜喵请出了我们的老演员坤坤，让我们用一个吃金币的小游戏（小游戏结尾获取下载链接，模型来自真ikun，与老菜喵无关，商用后果自付～），一文搞懂空间坐标转换！
坐标的基本概念
在 Cocos 引擎中，屏幕空间坐标、世界坐标和本地坐标是三种不同的坐标系，它们各自有不同的用途和特点：
-
屏幕空间坐标（Screen Space Coordinates）： 这是一个二维坐标系，用于确定元素在屏幕上的位置。它的原点（0，0）通常位于屏幕的左下角，最大值为屏幕的分辨率（例如，如果屏幕分辨率是1920x1080，那么右上角的屏幕空间坐标就是（1920，1080））。这个坐标系主要在处理用户输入（如点击或拖动）或在屏幕上显示UI元素时使用。
-
世界坐标（World Coordinates）： 这是一个三维坐标系，用于确定游戏世界中物体的位置。世界坐标系统中的每个点都有一个唯一的位置，无论摄像机在何处，无论相机如何移动或旋转，其在世界空间中的坐标都是固定的。
-

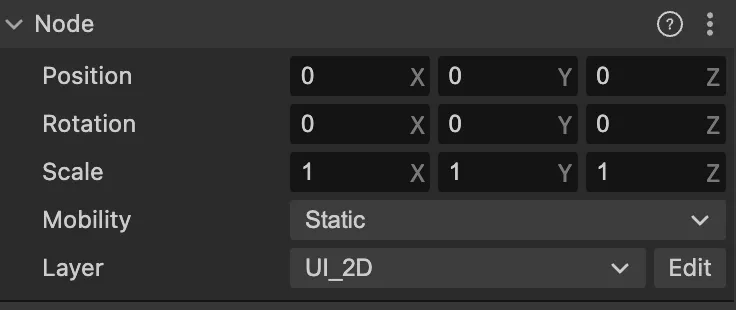

本地坐标（Local Coordinates）： 这也是一个三维坐标系，但它是相对于特定游戏对象的。在本地坐标系中，（0，0，0）总是表示对象的原点，其他坐标则表示相对于这个原点的位置。当你移动或旋转一个物体时，它的本地坐标将不会改变，但其世界坐标将会改变。编辑器中默认的坐标系就是本地坐标，有个特殊情况当本地坐标的父节点坐标（包括父节点的父节点）也都是（0，0，0），且不存在缩放和旋转，我们也可以使用本地坐标替代世界坐标，这时候本地坐标和世界坐标的值是一样的。
总的来说，屏幕空间坐标、世界坐标和本地坐标都是描述物体位置的方式，但它们是在不同的上下文和用途中使用的。
2D UI坐标转 3D 节点坐标
由于2D UI和3D 节点的相机不一样，这里的转换其实指的是视觉上，通过坐标转换，让3D 节点的位置在视觉上看起来一致。

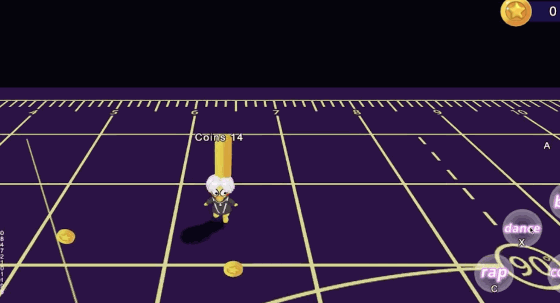

这个Demo中比较有代表性的粒子就是 3D的金币飞到了2D 节点的下，并增加金币数量。
我们来简单看下这段代码，先使用2D UI的相机把2D物体坐标转换了了屏幕空间坐标，再把屏幕空间坐标转换了3D相机下的世界坐标，随着3D相机的位移和缩放，这个转换过的世界坐标不是一个绝对坐标，会随着3D坐标的位移和缩放而发生改变。
/* 2D UI Node's wordposition to screen space pos*/
aa.cameras[1].worldToScreen(this._coinView.worldPosition, temp_V3_3);
const flyingPos = new Vec3();
/* screen space pos to 3d world position under this camera*/
aa.cameras[0].screenToWorld(temp_V3_3, flyingPos);
所以当我们进行金币飞行时候，为了节省性能，最好在金币飞行时候暂停镜头的跟随与移动。(这里给角色添加了一个举手的动画，并做了暂停）

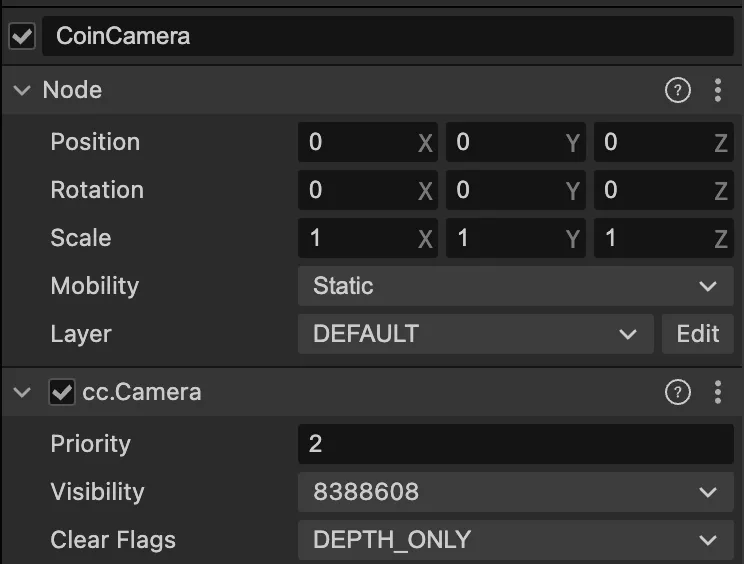

接下来再飞行中，我们希望3D金币能飞到2D的金币精灵上面，这时候需要改变下观察3D金币的相机，我们额外创建一个金币相机，这个相机只能观察3D_UI场景，且优先级是2，模式是depth_only.
（2D相机的优先级是1，这个相机渲染的画面会在2D之上）

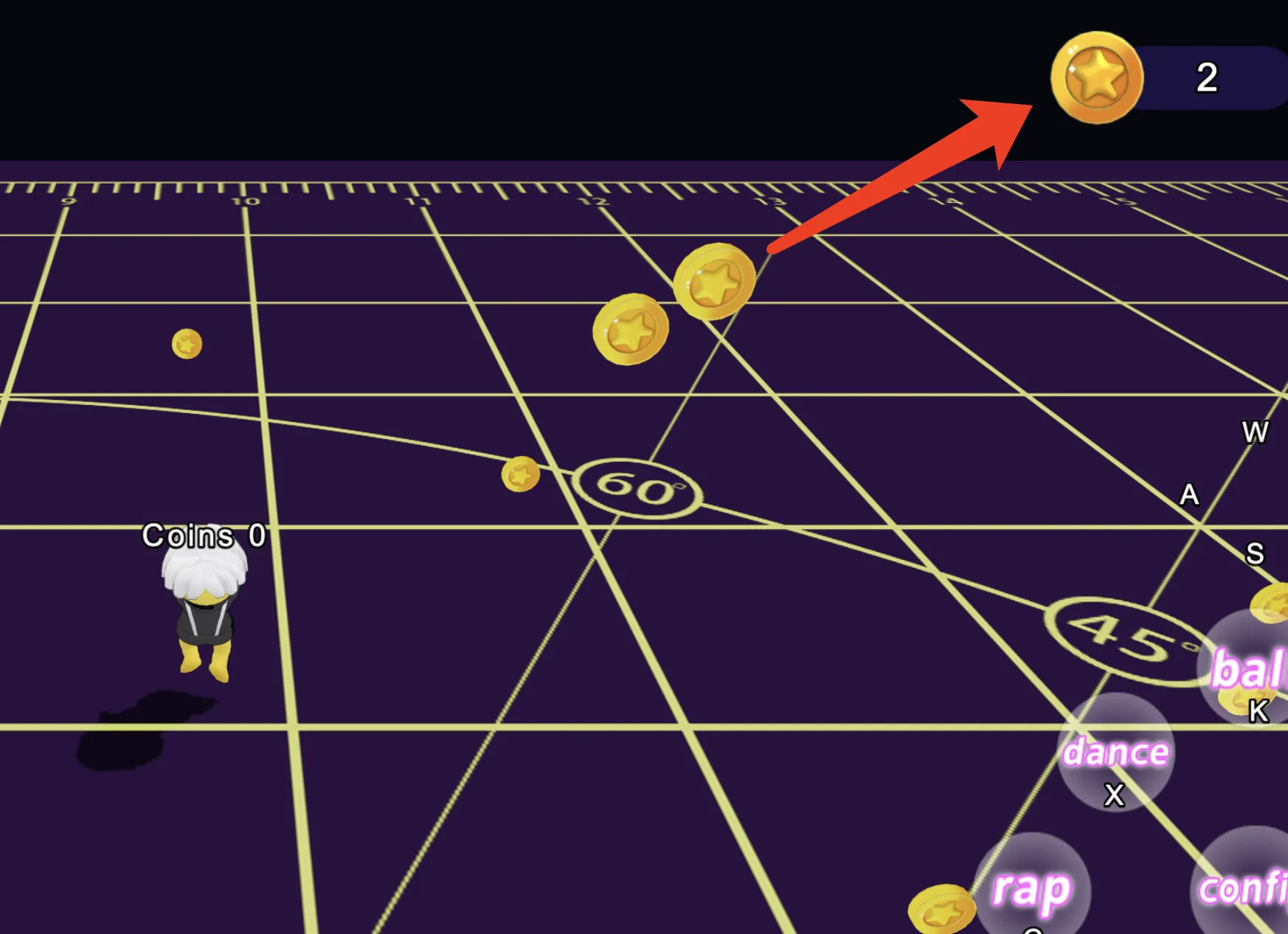

最后，由于我们使用的3D主相机是透视相机，和正常人眼观察的情况一样，符合近大远小的规律，我们2D节点在屏幕边缘，转换的屏幕坐标再到3D世界坐标，所处的位置也会比较边缘，为了让视觉上一致，我们给金币添加了一个tween动画，让金币的scale也慢慢变大。
代码如下：
for (var i = bl - 1; i >= 0; i--) {
const coin = backCoins[i];
/* change layer to be visible to 3D coins' camera in order to be viewed upon the 2D camera*/
coin.parent = aa.layer3D[4];
coin.layer = Layers.Enum.UI_3D;
coin.setRotationFromEuler(90, 0, 0)
const delay = i * dt;
/* move and scale the coin */
tween(coin).delay(delay).to(0.5 + delay, { position: flyingPos, scale: coinScaled }, { easing: 'fade' }).call(() => {
aa.res.putNode(coin);
}).start();
}
整个2D UI坐标转 3D 节点坐标的流程就完成了。
重点如下：
- 2D相机负责把2D物体的世界坐标转换成屏幕空间坐标
- 3D相机负责把屏幕空间坐标转换成3D相机观察中的世界坐标
- 3D相机是透视相机时候需要放大3D节点，是正交相机时候则无需放大
3D节点 坐标转 2D 节点坐标
这个需要也是很常用的，常用于2D节点跟随3D角色，如
- 角色血条
- 伤害文字
- 角色状态

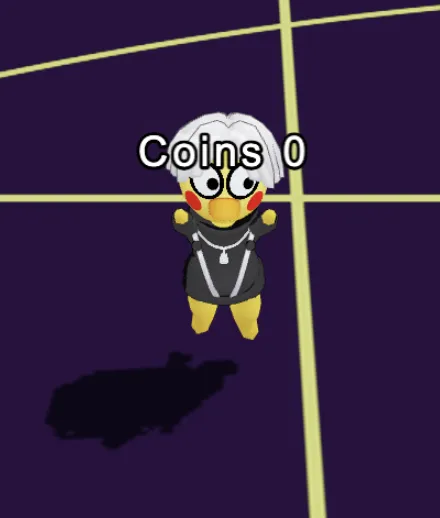

这里我们给坤坤添加一个金币数量的状态，并切可以跟随金币的数量而改变跟随高度。
updateCoinBar(backCoins: Node[]) {
if (this._coinBarViewComp) {
/* backcoins length */
const bl = backCoins.length;
Vec3.copy(temp_V3_1, this._playerPos);
temp_V3_1.y += 1.5 + (bl + 1) * 0.075;
aa.cameras[0].convertToUINode(temp_V3_1, aa.layer2D[4], temp_V3_1);
this._coinBarView.position = temp_V3_1;
if (this._currentCoins != bl) {
this._currentCoins = bl;
this._coinBarViewComp.coin = "Coins " + bl;
}
}
}
在上述代码中我们首先获取角色的位置和金币的数量，并动态计算出状态栏在3D空间内相对应的位置，然后通过3D相机的convertToUINode 转换成2D节点下的本地坐标。
引擎convertToUINode的方法也是先把3D坐标转换成改相机相对于的屏幕空间坐标，再把屏幕空间坐标转换成2D节点下的本地坐标。
public convertToUINode (wpos: Vec3 | Readonly<Vec3>, uiNode: Node, out?: Vec3): Vec3 {
if (!out) {
out = new Vec3();
}
if (!this._camera) { return out; }
this.worldToScreen(wpos, _temp_vec3_1);
const cmp = uiNode.getComponent('cc.UITransform') as UITransform;
const designSize = cclegacy.view.getVisibleSize();
const xoffset = _temp_vec3_1.x - this._camera.width * 0.5;
const yoffset = _temp_vec3_1.y - this._camera.height * 0.5;
_temp_vec3_1.x = xoffset / cclegacy.view.getScaleX() + designSize.width * 0.5;
_temp_vec3_1.y = yoffset / cclegacy.view.getScaleY() + designSize.height * 0.5;
if (cmp) {
cmp.convertToNodeSpaceAR(_temp_vec3_1, out);
}
return out;
}
当角色移动时候，金币状态也会跟随角色移动。
获取Demo
关注公众号老菜喵，回复 金币 即可获得
