如何在cocosCreator 3.x ShadowMap模式下创建仅接收阴影的透明plane？求救~

#2

有会的的大佬指点下

#3

没懂啥意思，接收阴影然后又是透明

#4

在3d人物脚底加个平面，用于接收人物投射过来的阴影，但这个平面有自己颜色和纹理，我不想要平面自身的颜色和纹理，只想保留投射在平面上的影子。我调tanspanret为透明，影子也没了，不知道怎么做

#5

找到平面的内置effect和material复制一份到自己工程下 理论上是自己颜色 纹理 光 阴影等一系列操作后渲染出来的 找到颜色 和纹理的地方 加个变量控制要不要渲染

#6

理论是，但是我修改effect shader文件，搞了好久，没搞出来…

#7

这个做法效果可能不会很理想。
阴影只对特定光源（比如主光源）生效，采用blend会把所有光照一起调暗了。
这个和默认效果是不同的。

具体实现可以尝试重载vec4 SurfacesFragmentModifyBaseColorAndTransparency()函数，将.w分量（Transparency） 改为阴影的值。比如没有阴影的地方为0，有阴影的地方为0.5等。

我没试过，有效性不是很确定。

#8

大佬能简单写几行代码么？
builtin-standard模板

#define CC_SURFACES_FRAGMENT_MODIFY_BASECOLOR_AND_TRANSPARENCY
vec4 SurfacesFragmentModifyBaseColorAndTransparency()
{
vec4 baseColor = albedo;

#if USE_VERTEX_COLOR
  baseColor.rgb *= SRGBToLinear(FSInput_vertexColor.rgb); // use linear
  baseColor.a *= FSInput_vertexColor.a;
#endif

#if USE_ALBEDO_MAP
  vec4 texColor = texture(albedoMap, ALBEDO_UV);
  texColor.rgb = SRGBToLinear(texColor.rgb);
  baseColor *= texColor;
#endif

#if USE_ALPHA_TEST
  if (baseColor.ALPHA_TEST_CHANNEL < albedoScaleAndCutoff.w) discard;
#endif

baseColor.rgb *= albedoScaleAndCutoff.xyz;
return baseColor;

}

需求是3d人物，2d场景的游戏，框架都搞完了，然后突然加个影子的需求，用了planar虽然可以，但是人物在改变x、y、z时，有时候会不满住需求，影子就不再脚底了；

所以想到用ShadowMap模式，然后再人物脚底加个接收影子的plane，但是需要透明

或者有其他好的办法实现吗？

#9

个人拙见。
框架做完了不清楚做到什么程度，个人认为合理的方法是将需要影子的2D背景，在blender导入做成平面形式，blender处理图片做成平面还是很简单快捷的。之后在cocos中使用，这样阴影也能正常接收。

#10

你这样做的话，那就是纯3d游戏了，视觉效果就不是图片中的这个样子了

模仿图中的效果，我采取的方式是，2个正交相机，一个负责拍3d人物的（x和y方向复制表达移动，z轴方向负责zindex就是层级关系），另一个相机是拍地图用的, 这样透视改变两个相机的xy达到人物在地图中移动。（planar模式，之所以不行，是因为当你改变人物的x和z轴时影子是脚底下，但是你改变y，也就死相当于3d真实世界的蹦起来了，此时影子就不再脚底了往身后偏移一部分距离了）

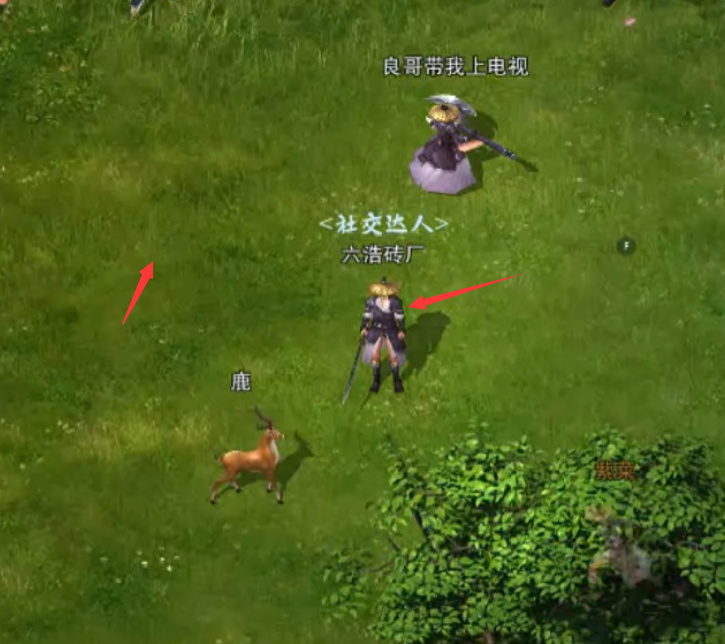

image725×644 144 KB

#11

目前的措施是，脚底下放个plane贴上假的固定不变的圆点影子贴图；

昨天突然想提升个品质所以想着用真实阴影，谁知道这么难…死路了

#12

starndard里面shadow-cast-fs有看到输出灯光空间下shadowmap，但是在哪里使用shadowmap没找到，大佬给个方向，或者说管线是怎么绑定standard.effect的每个pass的输出的

#13

shadowmap和planar模式 是在scene中选择的…这是基础操作…
你看这个链接吧https://docs.cocos.com/creator/3.7/manual/zh/concepts/scene/light/shadow.html

#14

这个我当然知道，我是说的在渲染管线中访问 :joy: :joy: :joy:

#15

抱歉，我对shader这块的具体实现还不是很清楚。目前给不出具体解决方案。

#16

一个想法，你把人物搞到一个layer里，clear color的a通道改成0，渲染成纹理以后就可以在地面的shader里通过a通道的值来判断是否在阴影里（加个位移）就可以叠加阴影颜色了

#17

我觉得自己拿到shadowMap然后增加一个pass自己计算阴影以后输出

#18

阴间做法吗？我听着感觉就很绕，何况实现呢，难为我了
