Sprite设置自定义材质，浏览器运行不显示

Creator 3.x
#1

在编辑器内是 Sprite 可以正常显示的，对应的材质效果也有，但在浏览器中节点存在， Sprite 组件也存在，但图片看不见。

查了不少文章，已经把 spriteFrame 的 Packable 去掉了勾选，项目设置宏勾选了CLEANUP_IMAGE_CACHE ，同时在脚本中的最外层写了 macro.CLEANUP_IMAGE_CACHE = true; DynamicAtlasManager.instance.enabled = false;。而且试了3.8.5、3.8.4、3.4.1，都不行。

CCEffect %{
  techniques:
  - name: opaque
    passes:
    - vert: legacy/main-functions/general-vs:vert # builtin header
      frag: hole-fs:frag
      properties: &props
        holeCenter: { value: [0.5, 0.5] }  # 挖孔的中心位置
        holeSize: { value: [0.4, 0.4] }    # 挖孔的宽度和高度
        holeBlurRadius: { value: 0.05 }     # 虚化半径
  - name: transparent
    passes:
    - vert: general-vs:vert # builtin header
      frag: hole-fs:frag
      blendState:
        targets:
        - blend: true
          blendSrc: src_alpha
          blendDst: one_minus_src_alpha
          blendSrcAlpha: src_alpha
          blendDstAlpha: one_minus_src_alpha
      properties: *props
}%

CCProgram hole-fs %{
  precision highp float;
  #include <legacy/output>
  #include <sprite-texture>

  uniform Constant {
    vec2 holeCenter;  // 挖孔的中心
    vec2 holeSize;    // 挖孔的宽度和高度
    float holeBlurRadius;  // 虚化半径
  };

  in vec2 v_uv; // 纹理坐标

  vec4 frag () {
    // 计算矩形的四条边距离
    float distX = max(abs(v_uv.x - holeCenter.x) - holeSize.x * 0.5, 0.0);
    float distY = max(abs(v_uv.y - holeCenter.y) - holeSize.y * 0.5, 0.0);

    // 计算离矩形边缘的总距离
    float dist = length(vec2(distX, distY));

    // 应用虚化效果：在边缘处应用逐渐减小的透明度
    float fade = smoothstep(0.0, holeBlurRadius, dist);

    // 如果当前像素在孔内或已经超出虚化边缘，则丢弃该像素
    if (fade < 0.1) {
        discard;
    }

    // 否则显示纹理，乘上透明度（虚化效果）
    vec4 col = texture(cc_spriteTexture, v_uv);
    col.a *= fade;  // 根据虚化程度调整透明度

    return col;
  }
}%
1赞
#2

抱歉，你试图上传的文件太大了（最大限制为4096%KB）。

:joy:上传不了项目压缩包，可我就是个新建2D空项目，一个.effect、一个材质、一个场景和一个脚本而已呀

#3

1740220141743
17402201417431772×777 84.9 KB

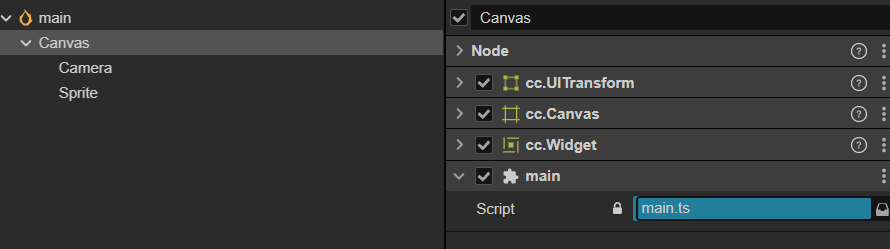

import { _decorator, Component, DynamicAtlasManager, macro, Node } from 'cc';
const { ccclass, property } = _decorator;

macro.CLEANUP_IMAGE_CACHE = true;
DynamicAtlasManager.instance.enabled = false;

@ccclass('main')
export class main extends Component {
    start() {

    }

    update(deltaTime: number) {

    }
}

dsa
dsa890×249 6.29 KB

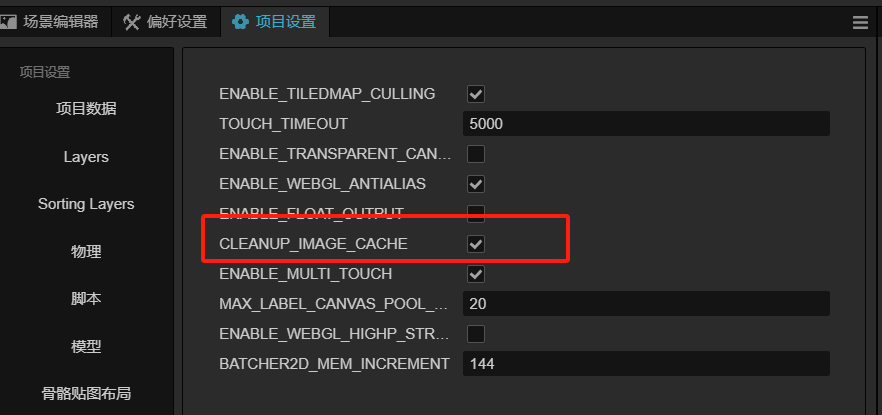

cache
cache882×415 11.6 KB

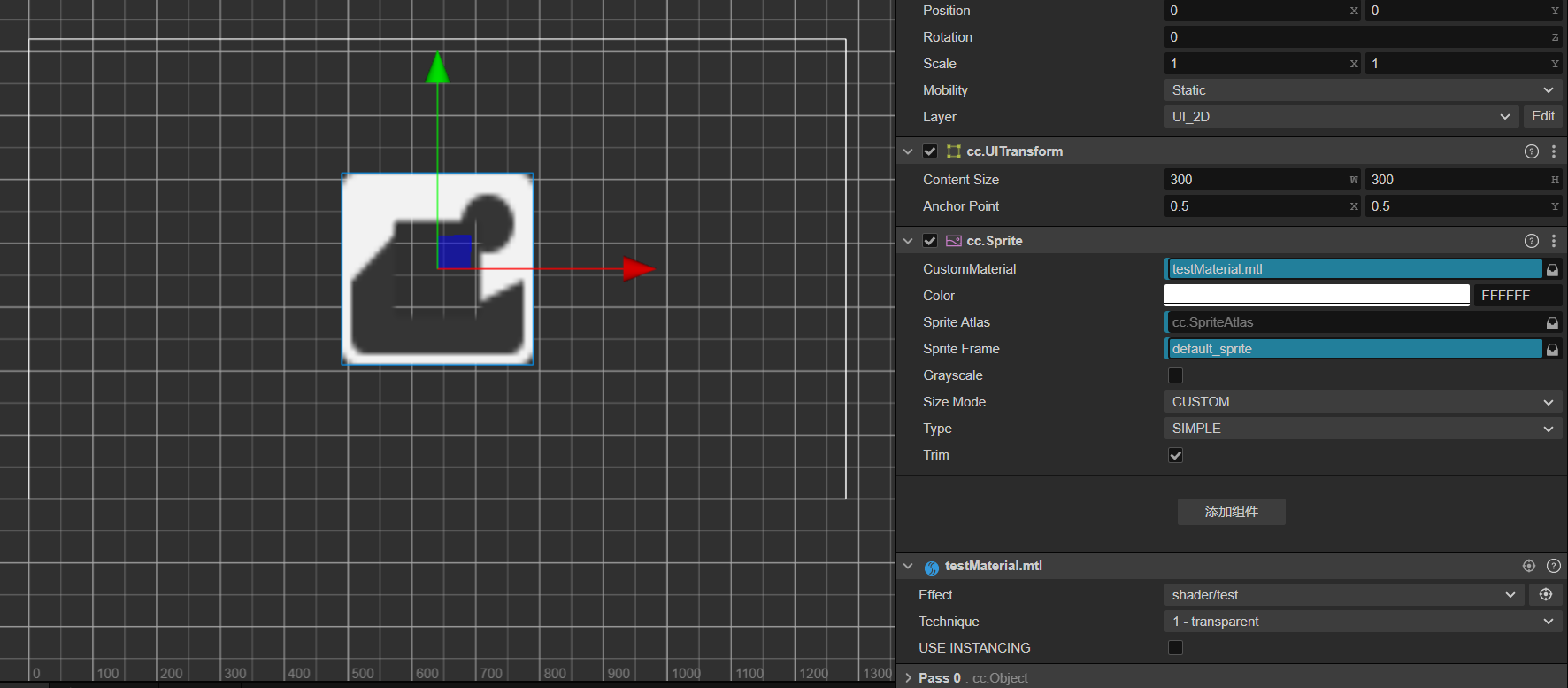

packable
packable802×392 19.6 KB

#4

今天遇到了，可以检查下摄像机z和far的大小，可能是一个问题。

#5

相机的Visibility属性和节点的layer属性检查了吗？

#6

试着改了，都没效果。但只要去掉这个材质，就可以正常显示，无论是编辑器内的摄像机画面，还是在浏览器中预览。

#7

检查了，相机的Visibility属性包含UI_2D，节点的Layer设置为UI_2D。

#8

最后解决了吗？？？

#9

最近都没继续研究。

刚才试了下，运行后会报出“[.WebGL-0x77b4033ea900] GL_INVALID_OPERATION: glDrawElements: It is undefined behaviour to have a used but unbound uniform buffer.”警告，应该就是之前没写对吧，虽然记得当前运行好像没有警告。

把官方内置 sprite 的 effect 和我之前写的交给 chatgpt，让它帮我融合下，给出的 effect 勾选 USE_TEXTURE 确实可以正常运行，但多了很多不明白的代码 :joy:

有空再学习吧，把 chatgpt 的代码贴一下，但不确定有没有多余的代码。
