引言
在游戏开发中，动态绘画效果是一种常见但技术挑战性高的特性，尤其在倒水类游戏中，如何实现流畅、自然的液体流动和绘画动画，涉及到多个图形学核心概念。本文将以倒水游戏的动态绘画效果为例，深度解析从像素分析到Shader渲染的完整技术原理，减少代码展示，专注于算法思想、渲染管道和通用知识分享，帮助开发者理解底层机制并应用于其他项目。
效果预览
倒水游戏动态绘画效果演示
Demo发布信息
- Cocos商店-Demo中代码实现: 流水绘图
- Cocos商店-游戏中集成: 经典倒水+画图模式+关卡编辑器
核心技术架构概述
动态绘画效果的核心在于将静态图像转化为动态过程，模拟液体流动的视觉效果。整体架构基于像素级分析和实时渲染的结合，主要分为三个层次：
- 图像预处理层：负责原图的像素分析和颜色分层。
- 动画控制层：管理动画时序和渐进式渲染。
- 渲染层：通过Shader实现最终视觉效果。
这种分层设计确保了模块化、可扩展性和性能优化，是图形应用中的经典模式。
像素分析与颜色分层算法原理
算法流程概览
图：颜色分层算法流程图 - 展示了从像素输入到分层输出的完整处理流程
像素分析的基本概念
像素分析是动态效果的基础，其核心是从原始图像中提取颜色信息并分组。关键在于颜色相似度计算，这通常使用欧几里得距离或CIELAB色彩空间的距离公式来量化颜色差异。例如，两种颜色的相似度可以通过RGB值的差异来计算：
如果距离小于阈值，则视为相似颜色。这种方法在图像处理中广泛应用，如图像分割和物体识别。
像素相似度可视化

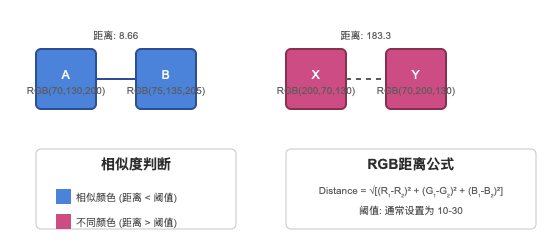

图：像素相似度示意图 - 展示了颜色相似度计算的基本概念
颜色分层的优化策略
为了提升性能，颜色分层后常采用垂直方向线段合并算法。这通过扫描图像的行，将连续相同颜色的像素合并为线段，减少需要处理的元素数量。例如，一张1000x1000的图像，原始有100万个像素点，合并后可能仅剩数万个线段，大幅降低内存和计算开销。这种优化在游戏开发中常见于 tile-based 渲染或动态地形生成。
知识扩展：颜色分层算法不仅用于游戏，在计算机视觉中也可用于背景扣除和实时视频处理。开发者可以借鉴 OpenCV 库中的类似实现，如 k-means 聚类用于颜色量化。
颜色分层与线段合并过程演示
动画时序控制与渐进式渲染技术
智能时序规划原理
动画时序控制确保动态效果自然流畅，其核心是时间轴管理。通过将动画过程分解为多个阶段（如"准备→流动→填充"），并为每个阶段分配时间权重，避免突变。这类似于关键帧动画中的缓动函数（easing functions），使用贝塞尔曲线或线性插值来平滑过渡。
动画时序控制可视化

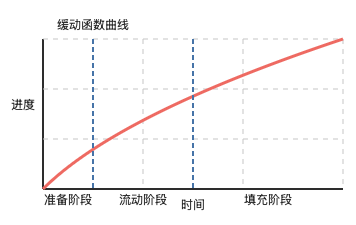

图：动画时序控制图 - 展示了时间轴管理和缓动函数的工作原理
渐进式渲染的实现
渐进式渲染通过遮罩纹理系统控制透明度变化，模拟液体逐步覆盖的效果。遮罩纹理是一个灰度图，白色表示完全显示，黑色表示完全隐藏，通过Shader动态调整alpha值。技术上，这涉及：
- 多纹理混合：将原图、遮罩图和颜色层叠加。
- 实时更新：每帧更新遮罩数据，反映动画进度。
这种方法在UI动效和AR应用中也很常见，例如逐步显示地图或高亮元素。
知识分享：渐进式渲染可以结合WebGL的 blendFunc 设置，实现更复杂的混合效果。学习资源推荐了解Three.js或Unity的Shader Graph，以掌握通用渲染技巧。
渐进式渲染与动画时序控制演示
Shader渲染与性能优化深度解析
Shader编程的核心概念
Shader是图形渲染的"魔法"，尤其在动态效果中。倒水游戏使用片段Shader（Fragment Shader）处理每个像素的颜色和透明度。关键步骤包括：
- 纹理采样：从原图和遮罩图获取颜色值。
-
颜色混合：使用
mix或lerp函数插值颜色。 - 透明度计算：基于遮罩值和时间参数调整alpha。
Shader渲染流程可视化

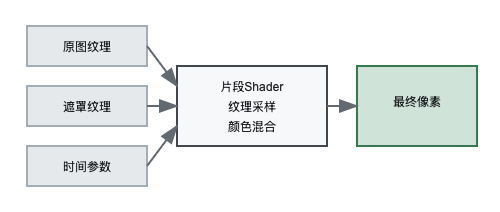

图：Shader渲染流程图 - 展示了从输入纹理到最终像素的完整处理过程
Shader代码通常用GLSL编写，但原理可移植到其他平台（如HLSL for DirectX）。例如，一个简单的渐变Shader可能如下（仅作概念说明，非完整代码）：
// 概念性示例：基于时间渐变透明度
uniform float u_time;
void main() {
vec4 color = texture2D(u_texture, v_uv);
float alpha = sin(u_time) * 0.5 + 0.5; // 使用正弦波控制透明度变化
gl_FragColor = vec4(color.rgb, alpha);
}
性能优化策略
- 内存管理：通过对象池复用临时对象，减少GC压力。
- 渲染优化：使用批量渲染（batching）减少Draw Call，并利用GPU Instancing处理相似物体。
- 跨平台适配：针对WebGL、移动端等不同图形API调整Shader复杂度。
技术扩展：Shader优化是游戏开发的关键技能。推荐学习《Real-Time Rendering》一书，或参考Khronos Group的WebGL文档，深入了解渲染管道。
技术亮点与应用场景
核心优势总结
- 像素级精度：通过颜色分析实现细节保留。
- 高效动画：时序控制确保流畅性。
- 跨平台兼容：基于标准图形API，易于移植。
- 可扩展架构：模块化设计支持功能添加。
- 资源友好：优化策略适合移动设备。
应用场景扩展
- 教育领域：用于交互式学习应用，如科学模拟或历史时间线可视化。
- 艺术创作：作为数字绘画工具的动画引擎。
- UI/UX设计：为网站或App添加动态背景效果。
- 游戏开发：不仅限于倒水游戏，可应用于解谜、模拟类游戏。
结语与学习建议
倒水游戏的动态绘画效果展示了图形学在游戏开发中的强大应用，从像素分析到Shader渲染，每个环节都蕴含着通用技术原理。作为开发者，深入理解这些概念不仅能提升当前项目质量，还能为未来挑战（如VR/AR渲染）打下基础。建议从基础开始：
- 学习图像处理算法（如OpenCV教程）。
- 实践Shader编程（使用ShaderToy或类似平台）。
- 探索性能分析工具（如Chrome DevTools for WebGL）。
通过将具体实现抽象为通用知识，我们可以更灵活地创新和优化。如果您对某个技术点感兴趣，欢迎在评论区讨论！
