本教程为 Cocos Shader 入门系列文章的第 20 篇，全系列教程和源码可在 Cocos 商城中获取。
一、液态玻璃效果介绍

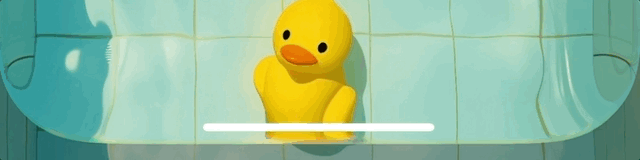

苹果在 2025 年 6 月的 WWDC 上首次推出了液态玻璃（Liquid Glass） 效果，让界面元素呈现出仿佛由弯曲、可折射的玻璃构成的质感：
自此，这种同时兼具绚丽与复杂的视觉特效迅速在设计与动效圈走红，成为新一代界面风格的潮流象征。
对于 WEB 前端而言，可以借用 SVG 的 <filter> 滤镜中的 <feImage>、<feDisplacementMap>、<feBlend>、<feGaussianBlur>和 <feComposite> 等滤镜基元，对背景色进行色值偏移、柔化和遮罩叠合，从而实现类似的画面扭曲效果。

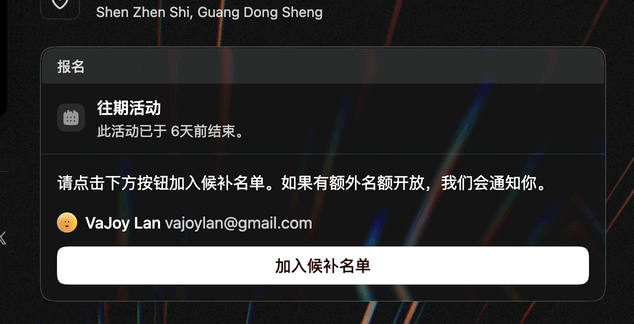

不久前 Trae Meetup 发布在 Luma 平台上的邀请页，便已应用了这一技术：
本文则会以 Cocos Creator 为技术栈，介绍液态玻璃效果的原理，及其着色器的高性能实现。
二、液态玻璃原理
2.1 折射
折射是指光从一种介质进入另一种介质（如从空气进入玻璃）时改变传播方向的现象。这种偏折之所以发生，是因为光在不同介质中的传播速度不同。
其中我们需要了解的是，入射光与出射光角度的关系由斯涅尔–笛卡尔定律描述：
其中：
- n_1 表示介质 1 的折射率；
- n_2 表示介质 2 的折射率；
- \theta_1 表示入射角（光线与法线的夹角）；
- \theta_2 表示折射角（折射光线与法线的夹角）。

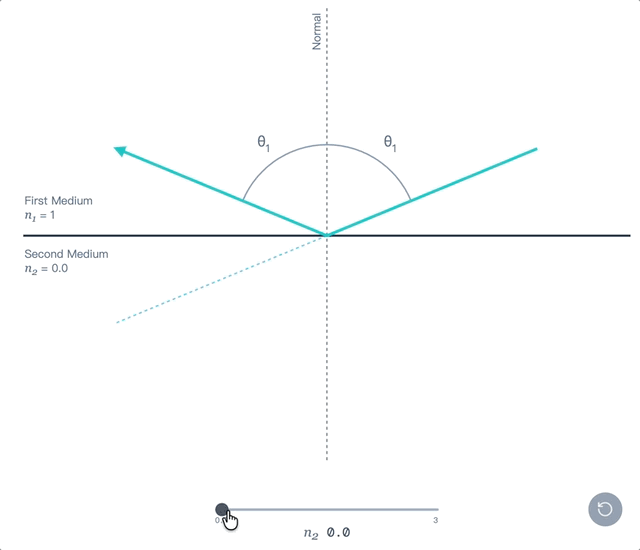

其表现为：
- 当 n_1 = n_2 时，光线会直线穿过介质；
- 当 n_1 < n_2 时，光线会穿过介质且往法线（上图 Normal 虚线）方向发生偏折；
- 当 n_1 > n_2 时，存在一个临界角 \theta_c = \arcsin\left(\frac{n_2}{n_1}\right) ，若 \theta_1 > \theta_c 则光线不会发生折射，而是被完全反射回去；
- 当入射光线与表面正交时，无论折射率如何，它都会（沿着法线方向）直线穿过。
2.2 位移向量场

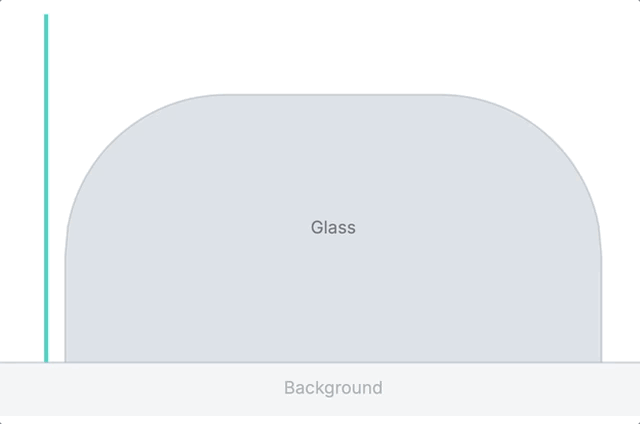

当光线穿入玻璃介质产生折射后，会在底部产生位移向量（见下图的紫色箭头）：
可以看到，光线产生折射越大时，其位移向量就越大；直到靠近玻璃中心位置时，由于光线与玻璃表面正交，不再产生折射，其位移向量长度归零。

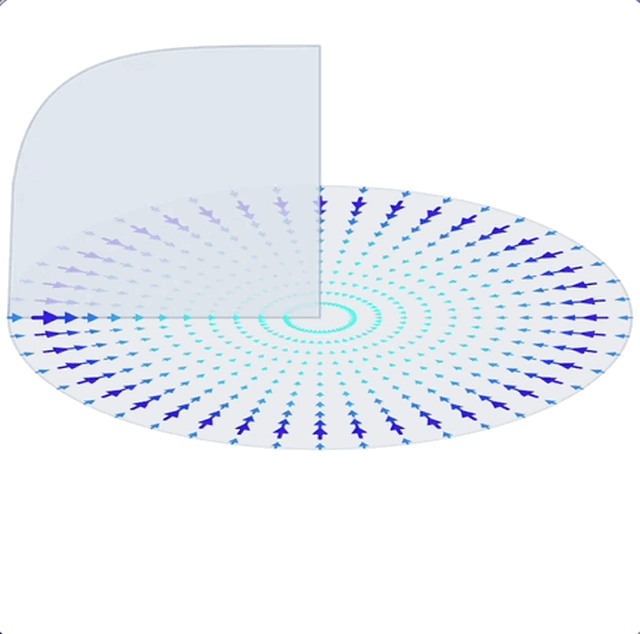

假设光线射入的是一块正圆形的玻璃凸透镜，则所有射入镜内的光线所产生的位移向量场如下：
留意上图的箭头都为了可见性而进行了归一化处理，进而缩小了比例，因此它们不会重叠。
和法线向量的「归一化」不同，此处的「归一化」并非将每个向量除以自身的长度，而是统一除以向量场内最长向量的长度。这般处理后的向量才能保留彼此之间的长度比例信息。
我们在之前《法线贴图和高度贴图》一文已学习过「如何将归一化向量转化为贴图色值」，今天也将异曲同工地对位移向量做类似的事情。
由于光线折射后的位移向量仅处于玻璃最底部的平面，因此每个向量仅在 X 轴和 Y 轴存在走向，且归一化后的值被限定在 [-1, 1] 区间，因此仅使用 RGBA 中的 R 和 G 两个通道来存储这两个轴向值即可：

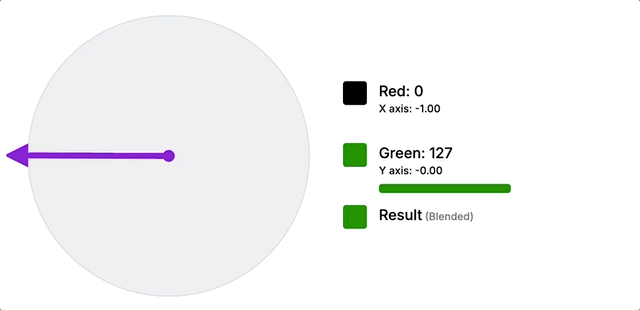

假设 B 通道值固定为 0，A 通道固定为 255，则每个归一化向量的色值相当于在「零向量色」 RGBA(127, 127, 0, 255) 上增减相应的 R 和 G 值：

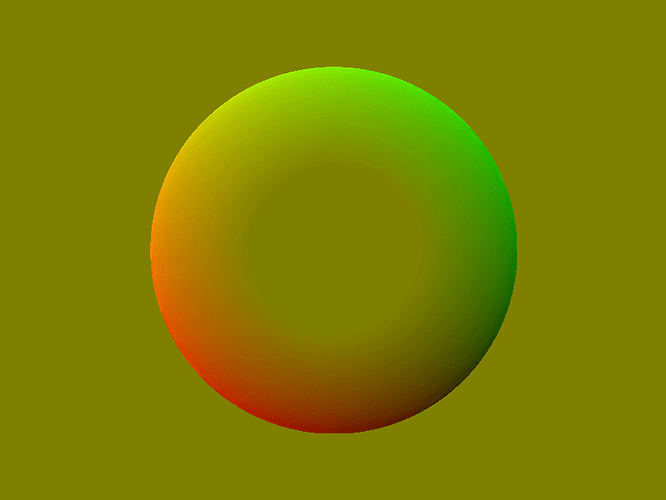

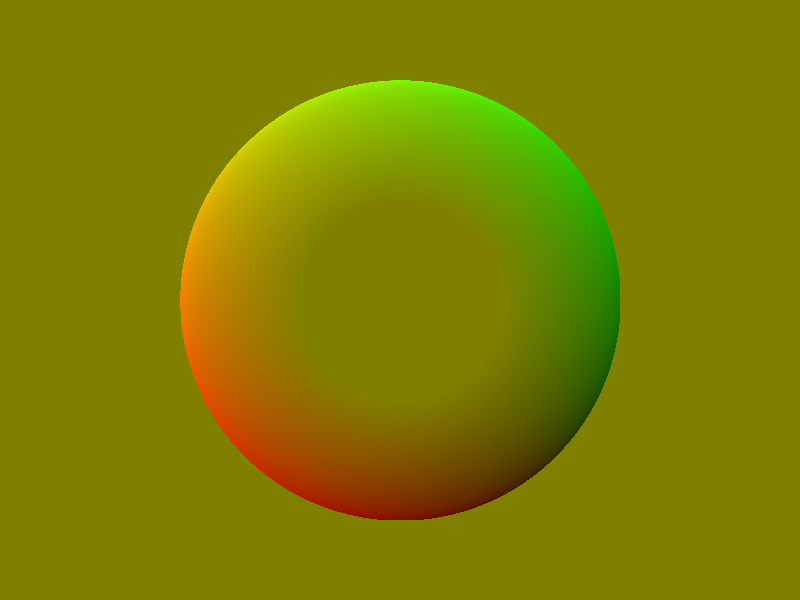

那么一个正圆形凸透镜，其归一化位移向量场贴图（displacement map），可以是这样的：
拥有了信息化贴图，我们便可以通过着色器捕获、逆向这些信息，再进一步做 UV 偏移，来实现光线折射、画面被扭曲的效果。
2.3 色散与轮廓高光
不同颜色的光，在玻璃里传播的速度不同，因此折射程度也不同，折射偏移越大的区域越容易产生「色散」现象，从而呈现出一种色彩分层的视觉效果：
在《滤镜的实现》一文中我们已经实现了一个 glitchEffect 故障效果方法，可以参考此方法，根据位移向量场贴图的 R、G 通道值的大小，来决定不同程度的色值偏移，从而达成玻璃边缘色散的视觉效果。
另外，当光线以特定角度照射时，会在玻璃物体看到一些明亮的边缘反射：
苹果公司对此的实现，是给液态玻璃图标添加一圈简单的轮廓高光，令其质感更贴近玻璃的同时，也更好地让图标与外界做边界区分：
三、着色器实现
3.1 折射的实现
光线的折射在着色器中通常表现为 UV 的偏移（这也是《UV 扰动动画》的实现原理），借助位移向量场贴图，可以高效地获得 UV 的偏移值。

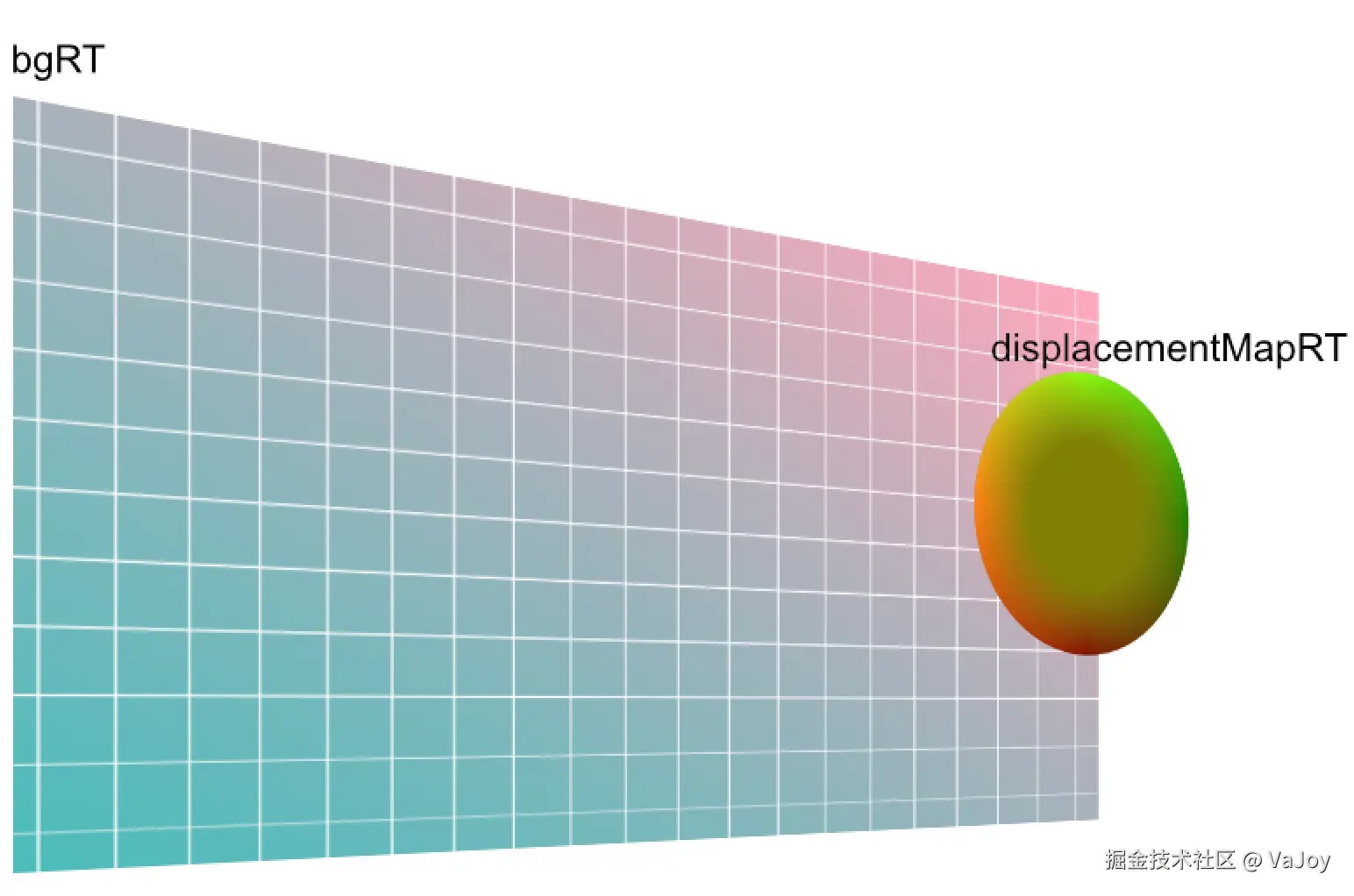

我们先把背景和前置的玻璃物体位移向量场贴图，分别捕获为两个离屏的 Render Texture：
接着新建一个 Sprite 组件节点 Composition，绑定着色器（liquid-glass.effect）来获取这两个 Render Texture（用于后面的合成处理）：
/** liquid-glass.effect 片元着色器示例 **/
CCProgram fs %{
precision highp float;
in vec2 uv;
uniform sampler2D bgRT; // 背景 RenderTexture
uniform sampler2D displacementMapRT; // 位移向量场贴图 RenderTexture
vec4 frag () {
vec4 bgColor = texture(bgRT, uv);
vec4 dispColor = texture(displacementMapRT, uv);
return bgColor; // 直接返回背景色（暂无任何扭曲处理）
}
}%
在获取到位移向量场贴图的色值后（取值区间 [0.0, 1.0]），我们需要将其「逆向」为原本的归一化向量（取值区间 [-1.0, 1.0]）：
vec2 offsetNormal = dispColor.xy * 2.0 - 1.0; // RG 映射到 [-1, 1]
由于逆向后的归一化向量的取值为 [-1, 1]，对于 UV 而言是一个较大的数值，直接使用 offsetNormal 作为 UV 偏移值会导致非常夸张的背景扭曲，因此需要新增一个 strengthUV 参数（默认值为 0.03）来缩小 UV 偏移值到合理的范畴：
uniform UBO {
float strengthUV; // 默认值 0.03
};
vec2 offsetNormal = dispColor.xy * 2.0 - 1.0;
float canvasScale = 1280.0 / 720.0; // 1280x720 是 Canvas、bgRT 和 displacementMapRT 的宽高
vec2 offsetUV = offsetNormal * strengthUV * vec2(1.0, -canvasScale); // UV 需要偏移的量
vec2 baseUV = uv + offsetUV; // 偏移 UV
vec4 bgColor = texture(bgRT, baseUV);
return bgColor;
留意第 8 行给 Y 轴的偏移乘以了画布的宽高比
canvasScale，以此确保 X 轴和 Y 轴的偏移幅度不会产生拉伸（毕竟本案例的画布及其对应的 UV 并非正方形）。同时 Y 轴的偏移还乘以了
-1，确保位移矢量在垂直方位能符合正确的 UV 方位（指向中心）。

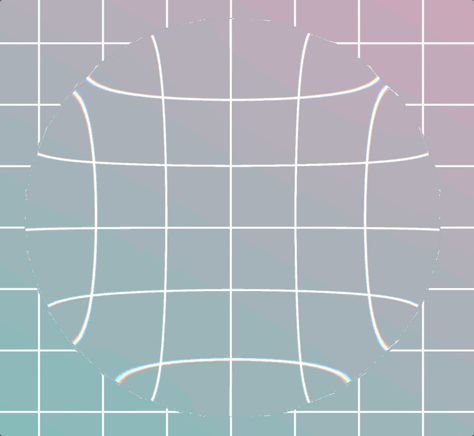

此时执行效果如下：
3.2 色散的实现
色散的实现其实比想象的简单，只需要根据 UV 偏移量 offsetUV，进一步左右偏移背景色的 R 和 B 通道即可，同时新增 dispersionStrength 参数（默认值为 0.03）来控制色散偏移的强度：
// 色散效果，把 R 和 B 色值分别左右偏移
vec4 rC = texture(bgRT, baseUV + offsetUV * dispersionStrength);
vec4 gC = texture(bgRT, baseUV);
vec4 bC = texture(bgRT, baseUV - offsetUV * dispersionStrength);
return vec4(rC.r, gC.g, bC.b, 1.0);
执行效果如下：
为了提升性能，我们可以仅在需要色散的时候才对 R 和 B 通道进行采样：
// 色散效果，把 R 和 B 色值分别左右偏移
vec4 gC = texture(bgRT, baseUV);
vec4 rC = gC;
vec4 bC = gC;
if (dispersionStrength > 0.0) {
// 需要开启色散效果再采样 R B 通道，提升性能
rC = texture(bgRT, baseUV + offsetUV * dispersionStrength);
bC = texture(bgRT, baseUV - offsetUV * dispersionStrength);
}
vec4 dispersionColor = vec4(rC.r, gC.g, bC.b, 1.0);
3.3 轮廓光的实现
实现轮廓光最简单粗暴的方案，是在形状节点之上叠加一个 PNG 图层节点，但本文将更加高效的、直接在着色器内部实现。
由于光线折射产生的位移向量，在越靠近边缘的部分其矢量长度是越大的，那我们可以先通过 length 函数获得位移矢量长度，然后判断其值是否大于指定的阈值，若是则返回纯白色的轮廓光：
uniform UBO {
float strengthUV;
float dispersionStrength;
float highlightStrength; // 新增轮廓光强度参数（默认值为 0.1，范围 `[0.0, 0.2]`）
};
// 轮廓光实现
float normalLen = length(offsetNormal); // 获得归一化位移矢量长度，区间为 [0.0, 1.0]
if (normalLen < 1.0 - highlightStrength) {
// 位移向量长度低于指定阈值，无需轮廓光
return dispersionColor;
}
float highlightOpacity = 1.0;
return vec4(1.0, 1.0, 1.0, highlightOpacity);
由于 offsetNormal 是归一化后的向量，其长度 normalLen 注定落在 [0.0, 1.0] 区间中，因此可以设定一个阈值（highlightStrength）来圈定产生轮廓光的区域。

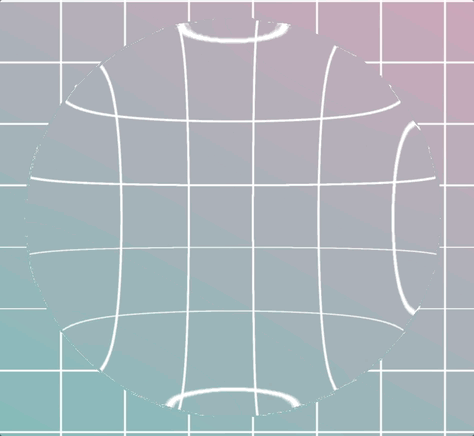

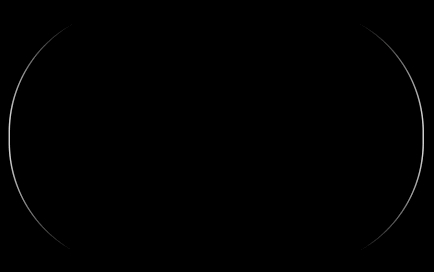

执行上述代码，可以获得一个相较粗糙的实心轮廓光：
受限于位移向量场贴图精度，计算获得的轮廓光粗细可能不均，且可能存在些许偏移。
然而我们需要的并非一个完整且实心的轮廓光，我们需要的是一个对称的、透明度线性渐变的轮廓光，而这块的处理可以从位移向量场贴图上的色值获取线索：

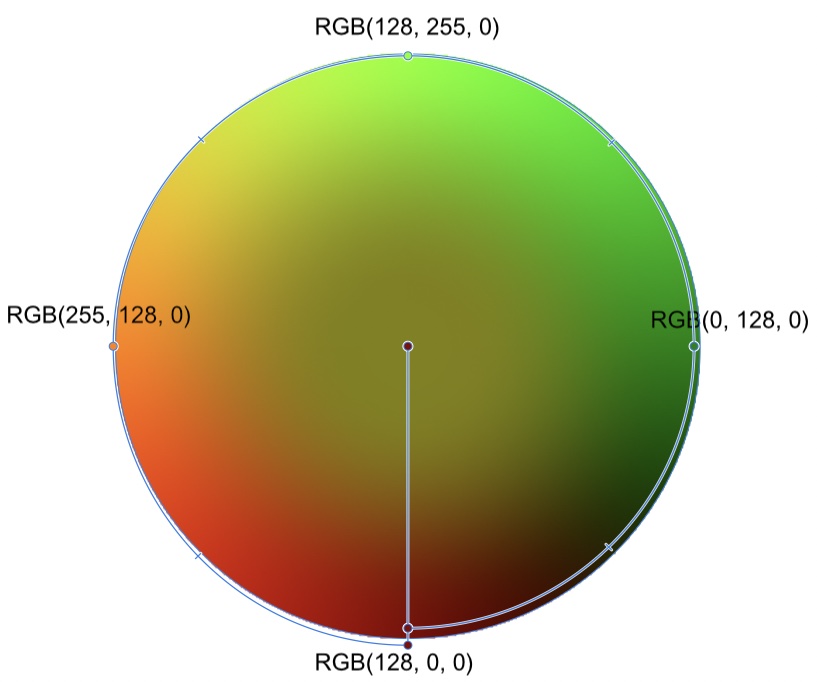

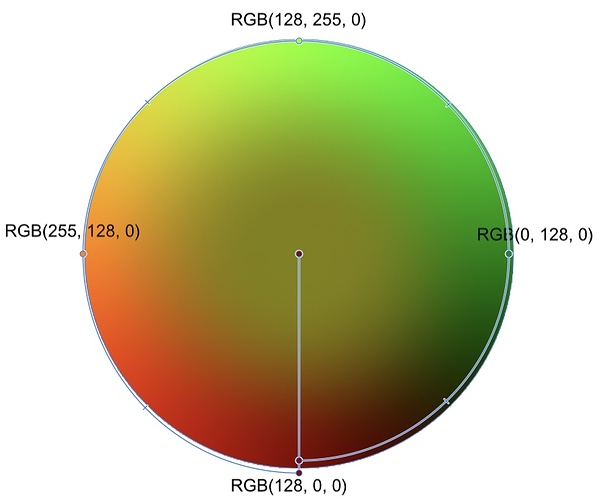

可以看到位移向量场贴图的 R 或 G 通道值，均是线性渐变的，例如 G 通道的值，会从最顶部的 255 沿着边缘线性递减到最左侧的 128。
因此我们可以用位于左上角的 G 通道值 191 来作为左半球轮廓光的中点（完全不透明度），其左右两侧 G 通道值 ±50 的点为轮廓光的边缘（完全透明度），进而实现一个位于左上角的渐变轮廓光：
float highlightOpacity = 0.0;
float leftCenterG = 191.0 / 255.0; // 玻璃物体左侧轮廓光中心对应的 G 值，要先转换到 [0.0, 1.0] 区间，才能与区间为 [0.0, 1.0] 的 dispColor.g 进行对比
float rightCenterG = 1.0 - leftCenterG; // 玻璃物体右侧轮廓光中心对应的 G 值
float spanG = 50.0 / 255.0; // 轮廓光范围对应的 G 值，当 leftCenterG ± spanG 时，轮廓光透明度为 0
if ((offsetNormal.x > 0.0) && (dispColor.g < leftCenterG + spanG) && (dispColor.g > leftCenterG - spanG)) {
// 位移向量在水平方位指向右侧，说明处于玻璃物体左侧
highlightOpacity = clamp(1.0 - abs(dispColor.g - leftCenterG) / spanG, 0.0, 1.0);
}
vec4 highlightColor = vec4(1.0, 1.0, 1.0, 1.0);
return mix(dispersionColor, highlightColor, highlightOpacity);

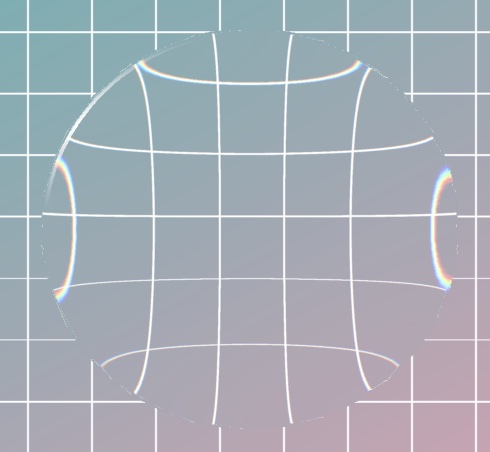

执行效果如下：
同理，我们可以算出右下角的渐变轮廓光：
if ((offsetNormal.x > 0.0) && (dispColor.g < leftCenterG + spanG) && (dispColor.g > leftCenterG - spanG)) {
// 位移向量在水平方位指向右侧，说明处于玻璃物体左侧
highlightOpacity = clamp(1.0 - abs(dispColor.g - leftCenterG) / spanG, 0.0, 1.0);
} else if ((offsetNormal.x < 0.0) && (dispColor.g < rightCenterG + spanG) && (dispColor.g > rightCenterG - spanG)) {
// 位移向量在水平方位指向左侧，说明处于玻璃物体右侧
highlightOpacity = clamp(1.0 - abs(dispColor.g - rightCenterG) / spanG, 0.0, 1.0);
}

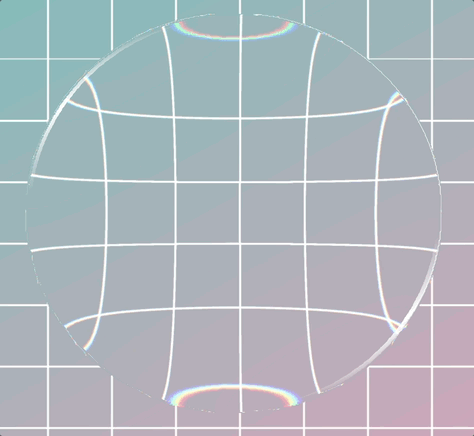

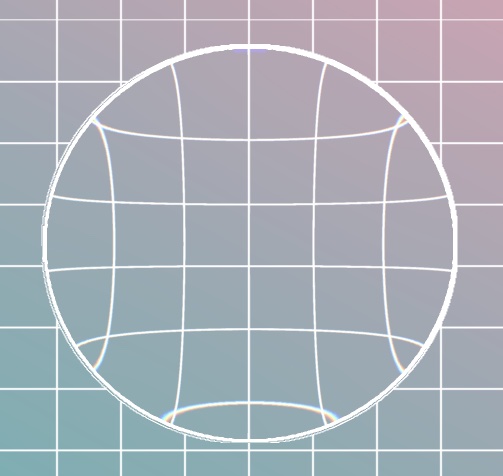

执行效果如下：
至此，我们借助位移向量场贴图的能力，在单个 DrawCall 中仅使用了最多 4 次采样，便高效地实现了一个带有扭曲、色散和轮廓光的液态玻璃效果。

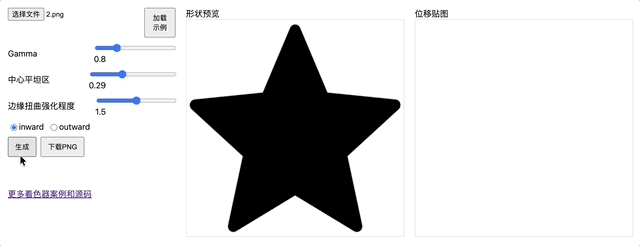

该着色器也适用于其它形状，读者可以在线上案例演示页查看完整的动态效果：
