- Creator 版本：3.8.6
- 目标平台：chrome浏览器
- 重现方式：必现。
大家好，我这边尝试自己写渲染管线，跟着文档https://docs.cocos.com/creator/3.8/manual/zh/render-pipeline/write-render-pipeline.html 提取了内置的pipeline代码，并重命名改造。我这试图新增一个crt 扫描线的passbuilder，发现要么黑屏，要么纹理不对（扫描线可以滚动，但是背景图类似默认图片），对着文档的例子和问了好多个AI，搞了好多天，都没有头绪（个人认为是纹理出错了），所以想问问大佬们，我这个是哪里写错了，谢谢了。
ps:我用postprocess组件是正常的，但是一看官方文档写着已废弃，估计4.0就移除了，心里就想着学点新东西。

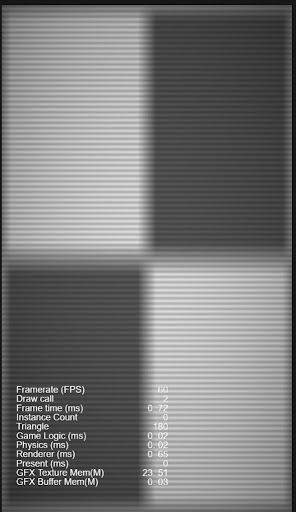

图片：
相关代码链接pipeline.zip (13.8 KB)

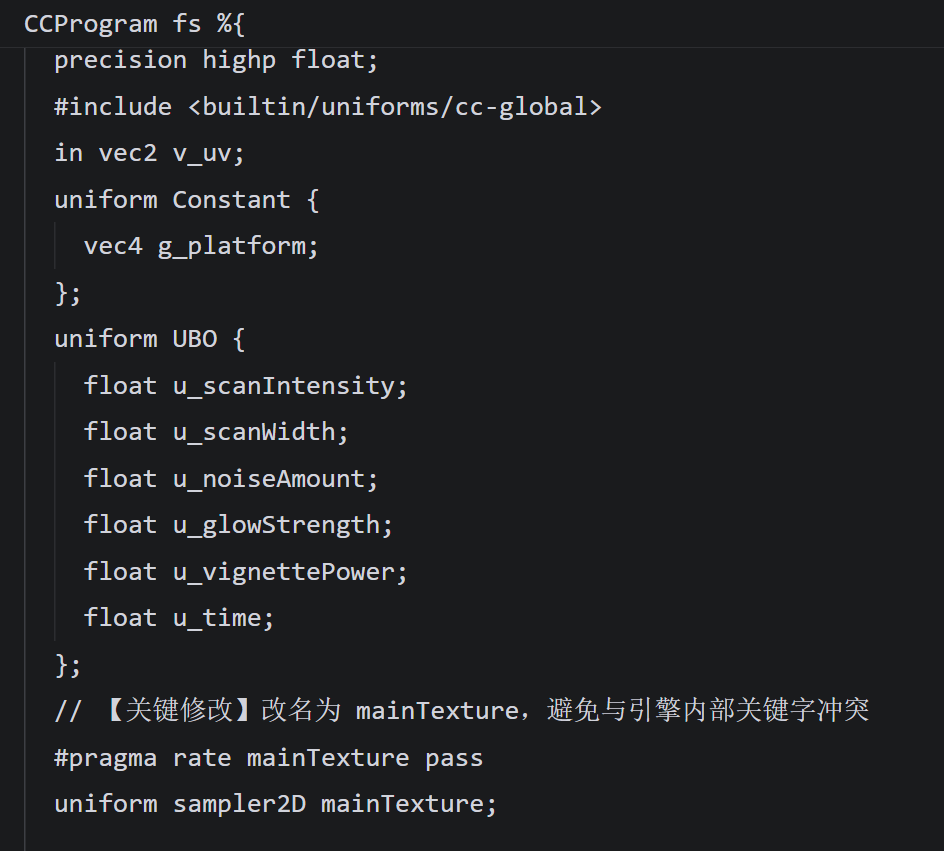

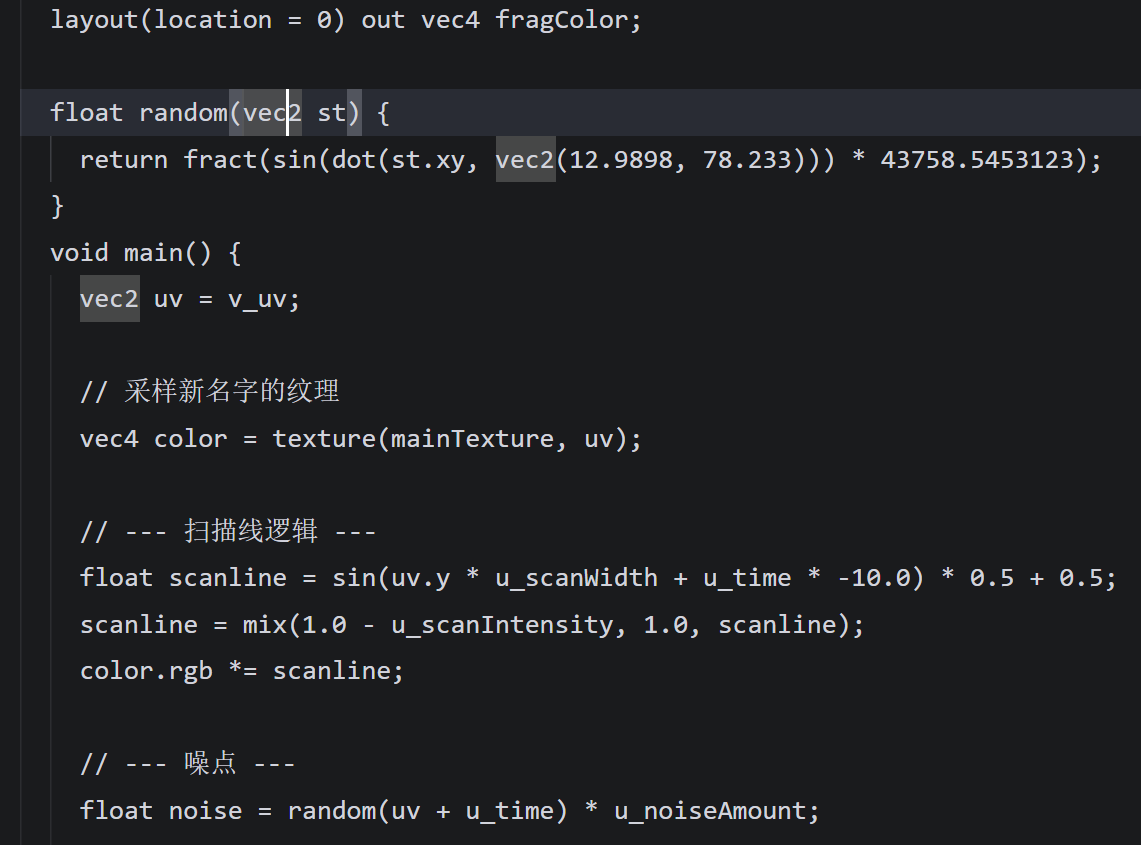

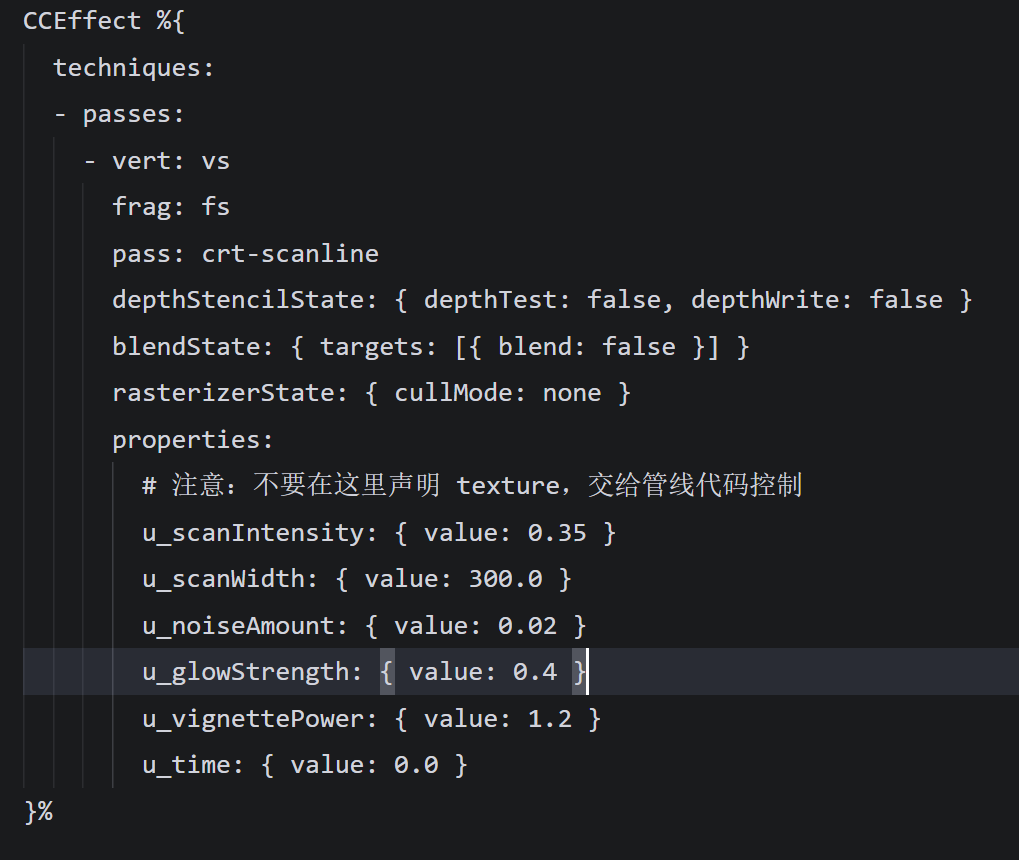

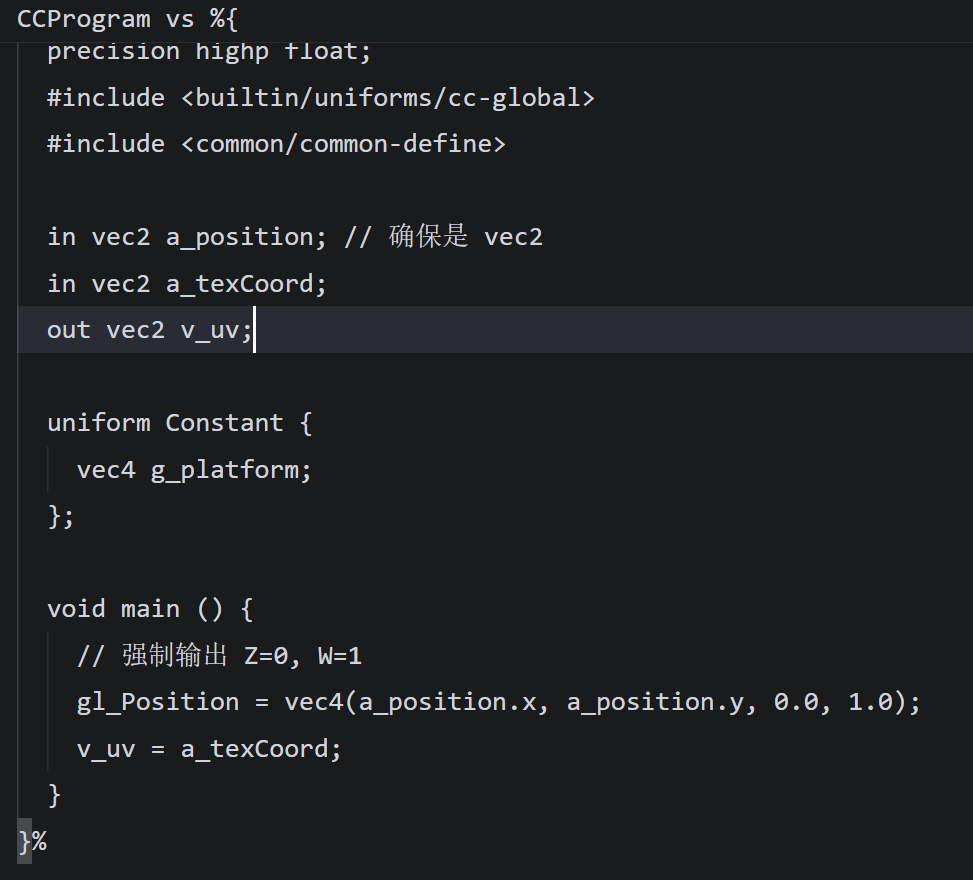

effect代码：
我尝试简化shader，只拿输入纹理，还是不行，但是直接把颜色设置别的，例如红色，是可以的
1 重启重启重启，creator 3x编辑器有各种莫名其妙难以明状的bug
2 你的custom pipline crt pass 应该没有问题。
3 我用一个了一个简单shader测试，能正确采样颜色贴图的。
4 只是简单测试屏幕颜色采样，没有使用你的shader , 复制内置shader修改的

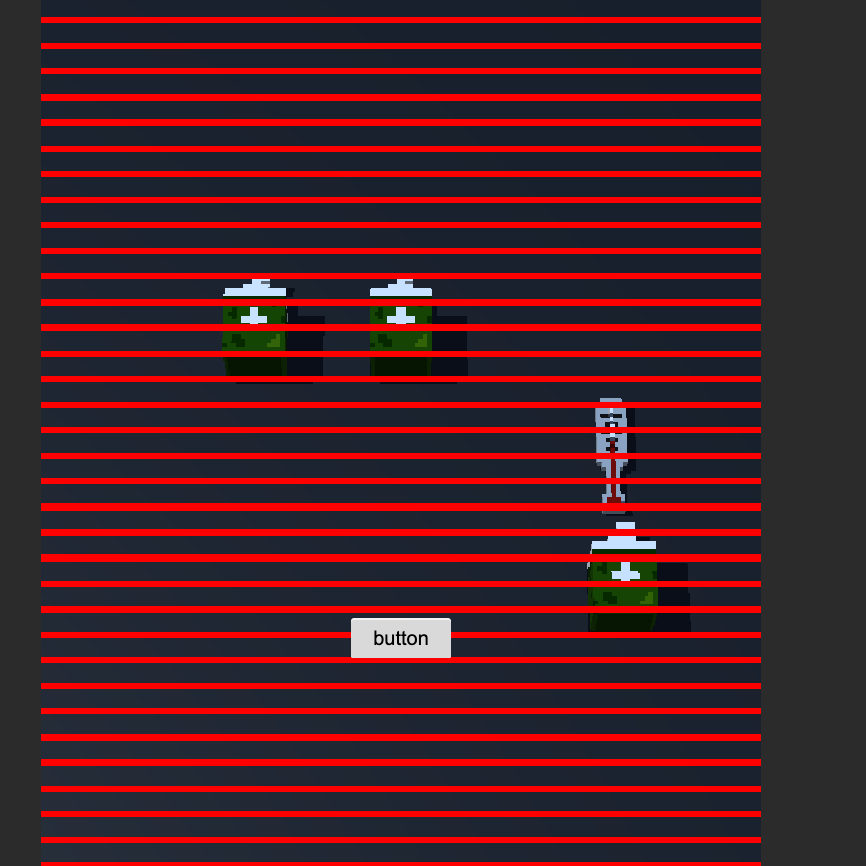

5 以下是我的简单测试shader 和 测试截图
// Copyright © 2017-2020 Xiamen Yaji Software Co., Ltd.
CCEffect %{
techniques:
- passes:
- vert: vs-crt-line
frag: fs-crt-line
pass: crt-scanline
rasterizerState:
cullMode: none
depthStencilState:
depthTest: false
depthWrite: false
}%
- vert: vs-crt-line
CCProgram vs-crt-line %{
precision highp float;
#include <legacy/decode-standard>
#include <post-process/pipeline>
out vec2 v_uv;
void main () {
StandardVertInput In;
CCDecode(In);
FLIP_VULKAN_NDC(In.position);
gl_Position = In.position;
v_uv = a_texCoord;
}
}%
CCProgram fs-crt-line %{
precision highp float;
in vec2 v_uv;
#pragma rate mainTexture pass
uniform sampler2D mainTexture;
layout(location = 0) out vec4 fragColor;
void main () {
vec4 color = texture(mainTexture, v_uv);
float remainder = mod(v_uv.y, 0.02);
if (remainder < 0.005) {
fragColor = vec4(1.0, 0.0, 0.0, 1.0);
} else {
fragColor = color;
}
}
}%
1赞
起的太早了
谢谢大佬起早回复，请问你这个shader也是以自定义passbuilder的方式去体现的吗？我那个效果走postprocess组件的形式（3.8.4之前版本的后效）是正确的
就是用的你的代码，你自己编写了pass builder的那个代码。只是，shader 你没有提供，我就copy 内置的。你的pass 能正确执行。3.8.6 ～ 3.8.8 都正确。思路也是正确的。采样不到屏幕颜色， 多半是你在测试的时候 pass 输出写进那个新 target，context.colorName 输入输出名字搞错了。你可以直接复制内置的一个pass 来修改，100%成功
renderpipeline_custom.zip (29.6 KB) 我也真正准备修改pip。这个是能正确执行的。你看看shader只有简单的 深度/颜色 采样测试。跟你的pass没有什么区别。你正在修改pip。 这个你肯定看得懂
2赞
有点奇怪，我用了你的代码和这个shader，也是可以显示扫描线，但是像是截了第一帧图作为目标纹理（只有左下角信息）。
后面我换了一个工程，用上我自身的effect和大佬的effect，没有任何效果，在2D工程不生效，在3D工程是正常的，但是3D工程添加了canvas，又失效了。
cocos 就是这么恼火。2D管线上还不支持instancing 。我在尝试3D管线上做2D游戏。我希望自己控制渲染。自己instancing 。并且使用屏幕后期来增强效果。简单的游戏2D/3D性能都还好。市面上这些2D引擎发展起来的3D引擎，都是一个尿性。2D/3D割裂严重。大部分游戏2D根本就跑不满GPU，我省这个鸡毛啊。肯定是想上效果。
387好像有增加draw2d的pass
你这个实非要做，曲线救国->相机渲染到RT上，然后在输出到屏幕。这个流程就非常简单，也不需要搞什么pass
哎，我原来用postprocess组件就实现了的，升级了引擎文档又说已经废弃，所以才想学一学渲染管线，结果，我特么搞了几天了，但凡文档说一下不支持2D…
兜兜转转回到起点
好家伙，我决定放弃升级了，用rt方法了，3D的管线也算入门了，哈哈
现在就用两个方案：1.RenderTexture 2.升级3.8.7，用addDraw2d 。谢谢大佬的解答
现在就用两个方案比较下效果：1.RenderTexture 2.升级3.8.7，用addDraw2d 。谢谢大佬的解答
我现在的一个游戏用了大量后效，387目前比较稳定
请问效果怎么样，我即使只加一个置灰，都有明显的模糊和锯齿。
效果我觉得还行，我不是美术，我觉得效果ok
微信搜索“虫虫灭绝计划”可以玩的看看，迷雾、手电、中毒、寒冰、时停都是用的后效做的。多玩一会就都能触发了
