demo来了链接：demo
注意：
-
ForwardPass 里面的 blit 节点渲染都是指 Quad 模拟的 blit 节点，貌似引擎都是渲染：场景节点 - blit 节点，不可以场景节点 - blit 节点 - 场景节点。
-
天空盒在多个 phase 存在时会触发多次渲染的 bug。
ForwardPass 主要执行流程：
普通物体绘制
---> ForwardRadiancePass (前向光照，主绘制)
| 输入: ShadowMap_id, SceneDepth_id
| 输出: FrameMap
发光物体绘制
---> BufferBloomPass
| |---> BufferBloomThresholdPass (提取自发光区域) blit 节点渲染
| | 输出: BufferBloomMap
| |---> BufferBloomBlurPass (模糊) blit 节点渲染
| | 输入: BufferBloomMap
| | 输出: BufferBloomBlurMap
| |---> BufferBloomCombinePass (与 FrameMap 混合) blit 节点渲染
| | 输入: BufferBloomMap, BufferBloomBlurMap, FrameMap
| | 输出: Radiance0_id
深度图绘制
---> CopyDepthPass
| 输入: SceneDepth
| 输出: DepthCopyMap
渲染 FrameMap 到场景
---> CopyFrameMapToScenePass (若启用 Grab 但未启用 BufferBloom)
| 输入: FrameMap
| 输出: Radiance0_id
渲染毛玻璃
---> BlurPass blit 节点
| |---> TempBlur1 (水平)
| |---> Blur2 (垂直)
| |---> TempBlur1 (水平×2)
| |---> Blur2 (垂直×2)
| 最终输出: BlurMap2_i 系列
---> FrostedGlassPass
| 输入: BlurMap20-23
| 输出: 写入当前 Radiance0_id
渲染玻璃、水
---> GrabPass
| 输入: FrameMap, DepthCopyMap
| 输出: 写入当前 Radiance0_id
---> CombineGrabPass 后效占位 pass，把 Radiance0_id 贴图内容复制到屏幕，同时用来注册 Radiance0_id 和 SceneDepth_id。
如果开启原内置后效 pass，可以取消这个 pass。

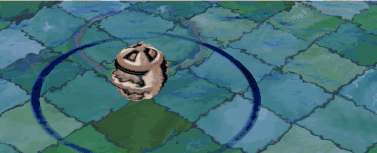

水体渲染：
参考：链接
水体渲染通过采样 grabTex [管线资源]（屏幕折射）、depthTex [管线资源]（场景深度）、normalMap（法线贴图）、ringMap [相机 RT，由粒子系统产生]（波纹交互图）和 envMap（环境反射）实现折射、反射、深度颜色混合与动态波纹。
粒子系统 shader：
利用双 smoothstep 生成圆环形渐变渲染到 quad 上，再设置粒子的 size、color 生命周期来产生水波贴图。
CCEffect %{
techniques:
- name: waterRing
passes:
- vert: builtin/internal/particle-vs-legacy:lpvs_main
frag: waterRing-fs:frag
properties:
mainTiling_Offset: { value: [1, 1, 0, 0] }//粒子的uv
bumpPower: { value: 2.0, editor: { slide: true, range: [0, 50, 0.1] } }
ringWidth: { value: 0.0, editor: { slide: true, range: [0, 0.5, 0.001] } }
ringRange: { value: 0.0, editor: { slide: true, range: [0, 1, 0.01] } }
ringSmoothness: { value: 0.0, editor: { slide: true, range: [0, 0.05, 0.001] } }
}%
CCProgram waterRing-fs %{
precision mediump float;
#include <legacy/output>
#include <builtin/internal/embedded-alpha>
uniform waterRingUBO {
float bumpPower;
float ringWidth;
float ringRange;
float ringSmoothness;
};
in vec2 uv;//由mainTiling_Offset确定
in vec4 color;//由编辑器Color Over Lifetime Module确定
float doubleSmoothstep(vec2 uv) {
float dis = distance(vec4(uv, 0.0, 0.0), vec4(0.5));
float halfWidth = ringWidth * 0.5;
float threshold1 = ringRange - halfWidth;
float threshold2 = ringRange + halfWidth;
float value = smoothstep(threshold1, threshold1 + ringSmoothness, dis);
float value2 = smoothstep(threshold2, threshold2 + ringSmoothness, dis);
return value - value2;
}
vec4 frag () {
float normalCenter = doubleSmoothstep(uv);
float height = normalCenter * color.a;
return vec4(vec3(height), height);
}
}%
吐槽一下不过它好卡！(也不掉帧)
