一、花花世界，从本文开始
本文真正的标题为：《Cocos Shader入门基础五：是纹理给了你这个花花世界》
不瞒大家说，终于要续写这个系列了，麒麟子想想都激动。
时光飞逝，离上一篇文章 《Cocos Shader入门基础四：Uniform与材质参数控制》 的发布，仿佛就在15个月前。
本以为，大家学完前面四篇基础，就可以上手Cocos Shader，后面的内容就算鸽掉也无所谓。
然而就在这周，麒麟子接到了一个小姑娘的咨询：她需要使用Cubemap、多层纹理混合、UV流动以及边缘光等技术组合出一个渲染效果。
在交流的过程中，感觉她对于一些概念没有完全理清，对Cocos Shader的着色器(Effect)文件语法以及Cocos Creator的材质系统不熟悉，导致在编写Shader的时候，无法干净利落的排查故障和实现效果。
补充说明：
她在网上也看了不少相关的文章和教程，但由于不是使用Cocos Creator进行教学，在学习完之后，使用过程中依然需要大量的时间进行摸索和验证。
这更印证了麒麟子之前的想法：使用Cocos Creator来教Shader编写，是十分有必要的。
教一个人也是教，教一群人也是教。
索性，补上这个基础篇的最后一篇。
基础篇结束之后，会按效果进行文章组织，由一篇或者多篇文章循序渐进完成一个效果的实现。
不是麒麟子吹，在掌握本文的基础知识后，只需几行Cocos Shader代码，就可以写出上面这些效果。
话不多说，我们进入正题。
二、主要内容
在15个月前发布的上一篇Cocos Shader文章中，麒麟子就预告了本文内容。
但是15个月前定的内容，显然是不适合这个高速发展的世界，况且Cocos Creator都3.4版本了，且即将发布3.4.1。
从本文开始，所有文章内容编写会切换到Cocos Creator 3.4+版本。
最终内容规划如下：
-
Cocos Shader中的纹理
- 纹理相关基础知识
- 在
Cocos Shader中使用smapler2D - 在
Cocos Shader中使用smaplerCube
-
纹理基本属性
- 采样方式
- 过滤方式
- 寻址方式
-
常见效果实现
- 纹理
UV流动动画 - 纹理
UV切换动画 - 多重纹理混合
- 纹理扰动效果
- 纹理
- 一个能量环绕的3D角色效果
三、Cocos Shader中的纹理
3.1 纹理相关基础知识
什么是纹理？
在GPU渲染流程中使用的图片，我们称之为纹理，美术领域称其为贴图。
纹理的英文为texture，贴图的英文为map。
所以，当你在Shader中看到参数为mainTexture或者albedoMap的时候，请记得它们就是纹理。
什么是纹理坐标？
试想一下，当我们要渲染一个三角面的时候，三角面中某个位置与纹理的颜色如何对应呢？
图形学前辈们发明了纹理坐标这个概念，它用于指定每个顶点与纹理的对应关系，而顶点之间，则使用插值进行处理。
纹理坐标是一个顶点上属性，它和顶点位置、顶点法线、顶点颜色一样，属于常见的顶点信息。
有了纹理纹理坐标，就可以对纹理进行采样，获得纹理上对应贴图位置的信息。
在Shader中，通常使用uv来表示纹理坐标，u表示水平方向，v表示竖直方向。
那纹理坐标和纹理的关系是什么呢？请看下图：

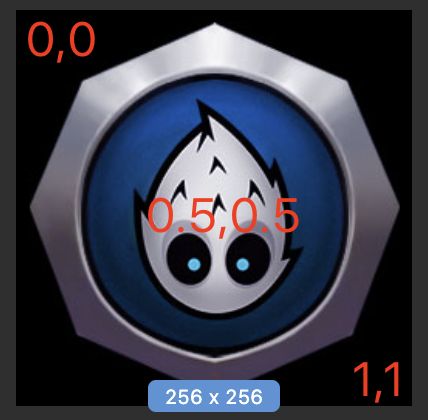

如上图所示，我们使用[0.0,0.0]来表示一张纹理的左上角，使用[1.0,1.0]来表示一张纹理的右下角。
纹理坐标与纹理的实际尺寸无关，这样可使相关运算与纹理分辨率脱离关系。
不难发现：
- 当
uv为(0.5,0.5)的时候，刚好获取到中间的像素。 - 当
uv为(0.0,0.0)的时候，刚好取到左上角的像素。 - 当
uv为(1.0,1.0)的时候，刚好取到右下角的像素。
什么是纹理采样？
纹理采样是指获取给定纹理坐标处的纹理颜色的过程。
纹理采样是一个非常复杂且耗时的操作 ，会涉及到放大采样，缩小采样，Mipmap采样等内容，本文后面会讲相关知识。
虽然过程很复杂，但这些事情都是GPU硬件做的，完全不需要操心。
在Shader中，我们能够感知到的纹理采样只有下面这个函数：
vec4 texture(sampler,uv)
若想要在Shader对一个纹理进行采样，只需要像下面这样的代码即可：
vec4 color = texture(textur,euv);
Cocos Shader支持哪些纹理类型？
打开Cocos Creator官方文档https://docs.cocos.com/creator/manual/zh/。
进入图形渲染->材质系统->Pass Params页面，并滚动到底部。
可以找到Cocos Shader编写时所支持的Uniform类型，如下图所示：
从文档中可以看出，Cocos Shader支持sampler2D和samplerCube。
3.2 在Cocos Shader中使用smapler2D
smapler2D顾名思义，它可以用来声明一个2D纹理采样器。
在Cocos Shader中，如果声明了这个类型的uniform，就可以将一个2D纹理资源传递给它。
2D纹理资源理解起来非常简单，常见的JPG,PNG图片，都是2D纹理资源。
也可以简单的理解为普通纹理。
下面来看看，如何在Cocos Shader中，使用2D纹理。
步骤一、创建一个默认的着色器(Effect)

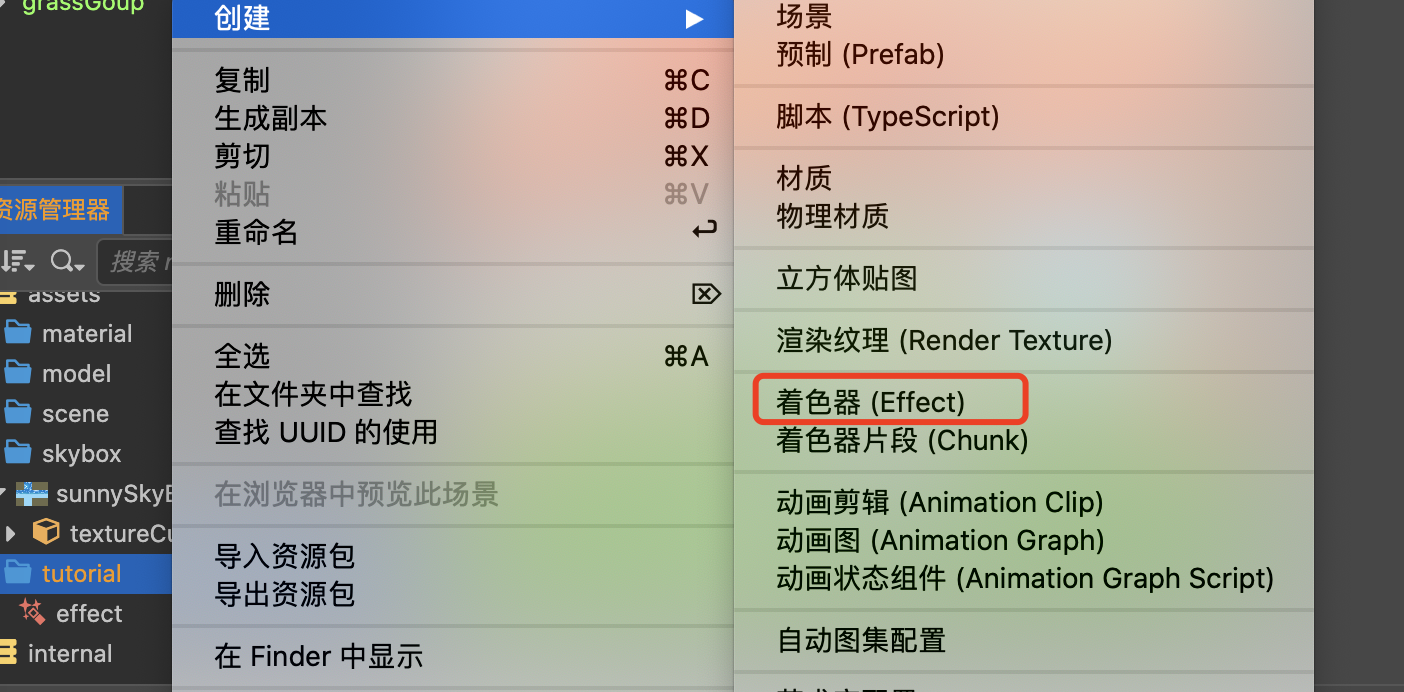

新建一个Cocos Creator 3.4的项目，并在assets目录下，点击鼠标右键，在弹出的菜单中选择创建着色器(Effect)。如下图所示：
麒麟小贴士：
新建项目的时候，建议选择HelloWorld模板。
此模板提供了静态模型、带动画的模型、Cubemap等素材，方便大家学习使用。如下图所示：
步骤二、创建一个材质，并使用刚创建的着色器(Effect)
如下图所示，使用右键菜单创建一个材质。
有朋友问:
物理材质是不是基于物理渲染的材质？
答: 不是的，物理材质是物理系统使用的材质，用于描述物体的物理属性。
选中新建的材质，在右边的属性面板（Inspector）中，将Effect切换为刚刚新建的。如下图所示：
麒麟小贴士:
切换后，右边的材质面板会多出一个绿色的勾，点击将保存更改。
步骤三、使用2D纹理
将一个2D纹理拖到MainTexture参数，会发现材质预览中的模型也会跟着改变外观。
本文DEMO使用了HelloWorld模板项目中自带的盾牌贴图，如下图所示：
Shader解析
仔细阅读刚刚创建的着色器(Effect)，可以发现，在其properties区域定义了一个mainTexture属性，此属性会出现在属性面板(Inspector)上。如下图所示：
mainTexture的默认值为white，表示在不被赋值的时候，它将是白色。
在unlit-fs中，可以找到如下语句:
uniform sampler2D mainTexture。
它定义了一个类型为sampler2D的uniform。
这个就是标准2D纹理属性定义，这个mainTexture就是一个2D纹理。
在frag函数中，可以找到如下语句：
vec4 col = mainColor * texture(mainTexture,v_uv)。
这句话中的texture函数，用于获取纹理在指定uv坐标处的像素颜色值(RGBA)，也就是我们所说的纹理采样。如下图所示：
可能有人会疑惑，v_uv是什么？它从哪里来的？
这个v_uv就是纹理坐标，它是vs传递给fs的。
可以查看本文下一节中的general-vs.chunk内容看看v_uv的来源。
可能还有朋友会疑惑，为什么新建的默认Effect没有unlit-vs呢？
这是因为，大部分情况下，不需要改动vs，所以Cocos Creator引擎提供了内置的general-vs供大家使用。
general-vs的路径为 internal/chunks/general-vs.chunk。
新建的着色器(Effect)中general-vs:vert #builtin header就是对它的引用。如下图所示：
如果想要自定义vs，只需将其复制过来，再按需修改即可。
为了照顾 “没有时间” 的朋友们，麒麟子还是展示一下general-vs.chunk的内容。
precision highp float;
#include <input-standard>
#include <cc-global>
#include <cc-local-batch>
#include <input-standard>
#include <cc-fog-vs>
#include <cc-shadow-map-vs>
in vec4 a_color;
#if HAS_SECOND_UV
in vec2 a_texCoord1;
#endif
out vec3 v_position;
out vec3 v_normal;
out vec3 v_tangent;
out vec3 v_bitangent;
out vec2 v_uv;
out vec2 v_uv1;
out vec4 v_color;
vec4 vert () {
StandardVertInput In;
CCVertInput(In);
mat4 matWorld, matWorldIT;
CCGetWorldMatrixFull(matWorld, matWorldIT);
vec4 pos = matWorld * In.position;
v_position = pos.xyz;
v_normal = normalize((matWorldIT * vec4(In.normal, 0.0)).xyz);
v_tangent = normalize((matWorld * vec4(In.tangent.xyz, 0.0)).xyz);
v_bitangent = cross(v_normal, v_tangent) * In.tangent.w; // note the cross order
v_uv = a_texCoord;
#if HAS_SECOND_UV
v_uv1 = a_texCoord1;
#endif
v_color = a_color;
CC_TRANSFER_FOG(pos);
CC_TRANSFER_SHADOW(pos);
return cc_matProj * (cc_matView * matWorld) * In.position;
}
从general-vs.chunk的代码中可以看出，引擎内置的这个vs默认就对tangent和bitangent进行了计算。
基于对性能的讲究，如果有项目确实用不上的，请记得移除。
同时，还可以发现，默认的vs对于常见的position、normal、uv、uv1、color等顶点信息都进行了输出，在fs中可直接使用。如下图所示：
3.3、在Cocos Shader中使用smaplerCube
smaplerCube对应的是Cubemap（立方体贴图），用一个更贴切的描述叫：立方体盒子贴图。
可以想象一下，使用6张正方形的2D纹理，拼接成一个中空的立方体盒子，就得到了一个Cubemap。
为了便于查看，Cubemap的显示方式，通常是以六面展开方式出现的。如下图所示：
这个特征非常好记，下次再看到这样的图的时候，大家肯定都能识别啦。
接下来，我们看看在Cocos Shader中，如何使用Cubemap。
步骤一、在properties中新增一个cubeTexture属性
使用上一节讲到的方法，创建一个着色器（Effect）。
在mainTexture下方添加一个cubeTexture属性，如下图所示：
步骤二、在unlit-fs中新增一个samplerCube类型的uniform
在uniform sampler2D mainTexture的下方，增加uniform samplerCube cubeTexture，见下图中红色方框标记：
步骤三、引入法线数据
在前面的知识介绍中，我们讲到了，Cubemap其实就是一个空心的立方体盒子。那如何获取它的信息呢？
假如有一个很大的立方体盒子，在盒子中的某个点，朝某个方向发射出一条射线。
射线最终会与立方体盒子形成交点，而交点处的颜色值，就是我们想要的颜色值。
不难发现，如果将一个物体放入环境中，如果想让这个物体的表面，映射出Cubemap的内容，所使用的射线肯定和物体的面朝向是分不开的。
在3D渲染流程中，决定物体面朝向的信息，叫法线(Normal)。因此，需要先引入法线信息。
由于general-vs已经输出了v_normal，所以在unlit-fs中只需要引入就可使用。
在in vec3 v_position;下方添加一行in vec3 v_normal;即可引入并使用v_normal。请见下图绿色方框标记。
步骤四、采样Cubemap
Cubemap采样函数的原型为vec4 texture(samperCube cubemap,vec3 coord)。
麒麟小贴士：
Cocos Shader中的texture函数有许多个重载，它会根据传入的数据类型挑选适合的函数原型。
所以采样2D纹理和Cube纹理均使用texture函数就行了，只是传入的参数不同。
最终采样函数见下图黄色标记。
为了测试效果，我们先新建一个材质。
选择刚写好的着色器(Effect)作为Effect。
将assets/skybox/sunnySkyBox拖到材质的CubeTexture参数上。如下图所示：
在场景中新建一个球，并使用此材质，最终得到的效果如下：
步骤五、正确的反射计算
当你在编辑器场景中转动摄像机的时候会发现，天空盒与球面的关系是固定的。
而现实世界中，物体反射的内容在环境不变的情况下，与物体转动是无关的。
常见的Cubemap采样，一般是采用视线基于法平面的反射方向去采样。
因此，需要根据normal计算出视线的反射方向，并利用反射方向进行采样。
设视线方向为V，法线方向为N，反射方向为R(V,N,R均为单位向量)。
R推导过程如下图所示：
最终可得 R = V - 2*dot(V,N)*N
根据上述公式，我们修改一下Shader中对CubeTexture的采样，如下图所示：
在未转动的情况下，很难感受到与直接使用v_normal进行采样的区别。
但当我们转动摄像机的时候，可以明显感知到反射带来的变化。
如果把球体换成其他非规则模型这个感受会更明显。
步骤六、反射强度控制
完成步骤五后，我们可以得到一个全反射的Shader，但这个Shader的适用性不高。
在现实世界中，全反射的情况非常少见，因此需要添加一些控制反射强弱的因子，使物体表面的反射更加真实。
首先，在properties中，添加两个属性:
-
maskTexture用于控制物体表面某个部位的反射强弱 -
reflectionStrengthen用于控制整体强弱
然后添加相应的uniform，如下图所示：
最后，在frag中使用刚刚添加的属性，如下图所示：
红框中的代码，用于采样maskTexture。
蓝框中的代码，我们将maskTexture的r通道作为反射强度因子，并与全局强度因子相乘，得到最终的反射因子。
麒麟小贴士：
这里简单的使用了r通道，是非常常见的mask纹理做法。r通道即便是在单通道纹理或者灰度纹理的情况下也是生效的。当然，也可以根据实际情况，使用g、b、a通道或者通过各类公式计算得出反射强度。
绿框中的代码，是将底色与反射做一个线性插值。当反射越强的时候，底 色越弱，当反射越弱的时候，底色越强。
黄框中的代码，会在材质面板上会出现一个SHOW_REFECTION_STRENGTHEN的开关，开启这个开关就可以查看反射强度。
DEMO中渲染了4个球用于展示效果，如下图所示：
- 第1个球使用了
盾牌图作为maskTexture。可以看到越亮的地方，反射强度越大（比如椰子头部），越暗的地方反射强度越小（比如蓝色部分）。 - 第2个球是显示的第1个球的材质中最终的各部分的反射强度。整体偏 暗是因为全局强度
reflectionStrengthen设置为了0.5。 - 第3个球是
maskTexture为空的情况。由于maskTexture默认值为white，所以maskColor.r总是为1.0，即全反射。而reflectionStrengthen为0.5，所以原色与反射各占一半，且各部分反射都一样。 - 第4个球是显示的第3个球的材质中最终的各部分的反射强度。整体为灰色是因为全局强度
reflectionStrengthen设置为了0.5。
DEMO中本小节相关资源：
Effect:assets/tutorial/effect-cubemap.effect
Scene:assets/tutorial/tutorial-cubemap.scene
四、纹理属性
在assets窗口中，选择任意纹理，可在右边属性窗口(Inspector)中看到纹理相关的属性。如下图所示：
4.1、纹理采样方式

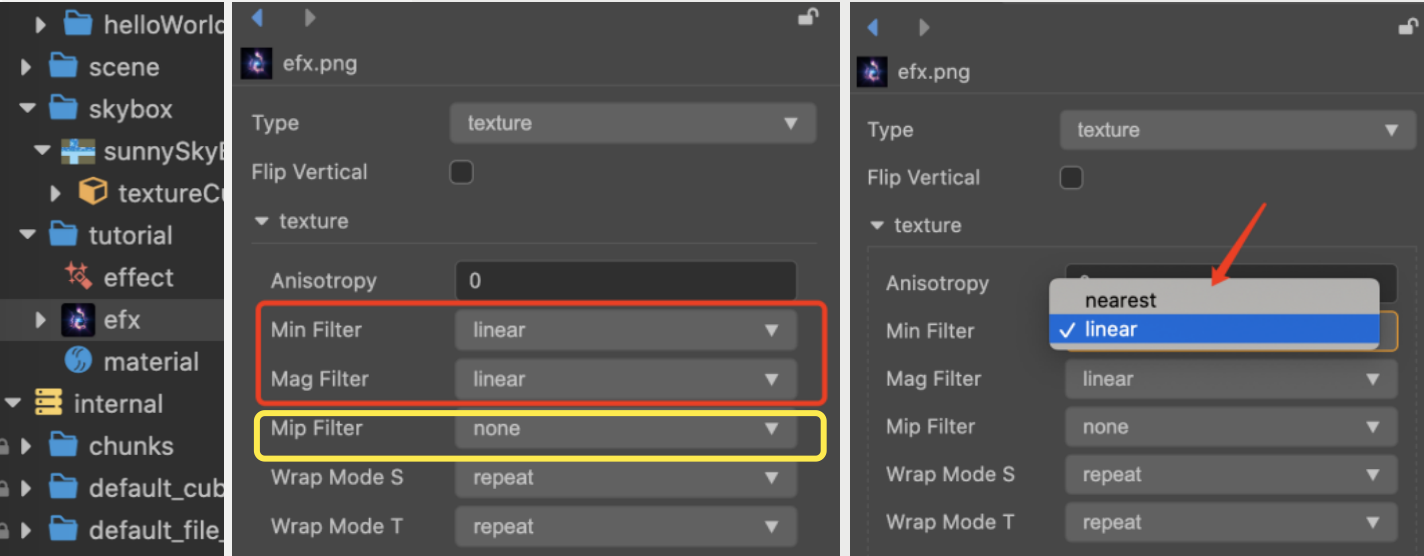

下图中MinFilter、MagFilter和MipFilter就是需要关注的采样方式，它们能够有效的提升渲染效果。
它们的含义如下：
MinFilter
- 缩小采样，用于纹理分辨率大于实际所需时
MagFilter
- 放大时采样，用于纹理分辨经小于实际所需时
MipFilter
-
Mipmap采样，用于在Mipmap开启时，从各级Mipmap中获取像素信息时的使用。
然而，光有概念依然是较难理解的，接下来用一个示例让大家细细体会一下它们的作用。
下图中
-
图1- 正常视角 -
图2- 摄像机拉远的视角 -
图3- 摄像机拉近的视角。
现在大家把目光集中到角色上，可以很明显的发现，图2中，角色变小了，图3中角色变大了。
但是，图2和图3的角色，使用的是同一张贴图。
也就是说，同样的纹理区域，在屏幕上显示大小是不同的。
假如角色纹理尺寸为512x512，图1是它的最佳视角。
那么在图2中，由于纹理所占屏幕比例缩小了，为了保证较好的效果，纹理采样的时候就需要做缩小采样处理。
在图3中，纹理所占屏幕比例变大了，纹理采样的时候就需要放大采样处理。
4.2、纹理过滤方式
纹理过滤方式有两种
- 最近点过滤(
nearest) - 线性过滤(
linear)。
最近点过滤就是选择最近的像素使用。如下图所示：
可以把纹理想象成一个由像素组成的格子，采样的时候，uv坐标落到哪个格子，就取哪个格子。
最近点过滤采样的优点是：性能好，没有额外运算。
有得必有失，最近点过滤采样的缺点是：不管是放大采还是缩小采，效果都不好。

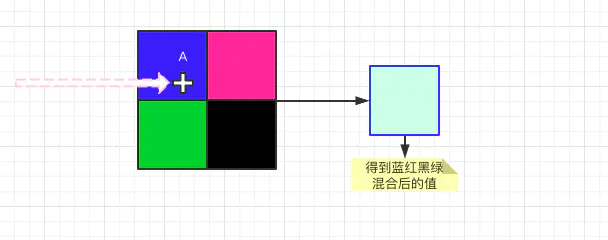

线性过滤就是选择最近像素的2x2像素区域，进行加权混合。
线性过滤（Linear）相较于最近点过滤(Nearest)的优缺点，刚好相反：线性过滤效果较好，但性能较低。
两种过滤方式比较（图片来源于网络）麒麟小贴士：
虽然线性过滤比最近点过滤性能低一点，但由于最近点过滤在很多时候是满足不了视觉要求，所以大部分情况下都是采用线性过滤方式。
麒麟小贴士：
以上内容仅针对纹理放大和缩小采样，即MinFilter和MagFilter。
Mipmap采样过滤请看下面内容。
既然有了MinFilter和MagFilter存在，那Mipmap的意义何在呢？
说来也是尴尬，Mipmap出现的主要原因，是因为缩小过滤采样不能达到很好的效果。
当缩小不多的时候，MinFilter可以工作得很好。
但当缩小达到一定比例的时候，MinFilter就无能为力了。
缩小过多的像素会因为‘挤压’而产生摩尔纹。
Mipmap则是通过预先的较好的过滤采样算法，逐级生成小分辨率的纹理，从而避免像素‘挤压’问题。
下图展示了Mipmap过滤方式分别为None、Nearest、Linear三种情况下的效果对比：
从上图中可以看出，不管Mipmap是否开启，近处的像素都是可以接受的。这是因为近处的像素不会被挤压。
- 当
Mipmap Filter为None时，不开启Mipmap。 - 当
Mipmap Filter为Nearest时，会先选择最接近的Mipmap层级。 - 当
Mipmap Filter为Linear时，会选择接近的两个Mipmap层级，并做线性插值。
麒麟小贴士：
一般用于2DSprite的纹理不开启Mipmap，用于3D模型渲染的纹理需要开启Mipmap。
4.3、纹理寻址方式
纹理寻址方式，主要是为uv坐标大于1.0的时候，提供相应的寻址策略。
Cocos Creator引擎提供了以下三种纹理寻址方式：
- 重复（
repeat）- 大于1.0的部分会被模除，仅保留小数部分。
- 边缘约束（
clamp-to-edge）- 小于0.0时取0.0。
- 大于1.0时取1.0。
- 镜像重复(
mirrored-repeat)- 整数部分为偶数时，取小数部分。
- 整数部分为奇数时，取 1.0减去小数部分。
三种纹理寻址的效果如下图所示：
麒麟小贴士：
-1、当需要大面积的地砖、玻璃窗等重复效果时。使用repeat模式，并且调节uvtiling，可以有效降低纹理分辨率，节省显存。
2、clamp-to-edge可确保边缘干净。
3、mirrred-repeat是一个特殊的repeat，使用场合不多，可按需使用。
4、3D纹理默认为repeat。
5、repeat在一些低端API上（如WebGL1.0)要求纹理尺寸为2幂。所以，3D模型渲染尽可能使用2幂纹理，以增强兼容性。
这里补充说明一个标准材质上与寻址有关的属性TilingOffset，如下图所示：
材质面板上的TilingOffset
TilingOffset顾名思义，它负责调节UV的Tiling（缩放）和Offset(偏移)。
其中，xy分量用于调节Tiling，xy的值会和uv相乘，使得uv值变大或者变小。
如上图所示，将它们设置为3，在repeat模式下，就会重复3次。
zw分量用于调节Offset，zw的值会和uv相加，值得uv值产生偏移。
在internal/effects/builtin-standard中可看到具体的计算公式，如下图所示：
下图是x=10,y=10,z=0.3,w=0.3的效果。
可能一些认真学习的小伙伴就要问了：那在Cocos Creator中，如何修改一个纹理的寻址方式呢？
如果是用于3D模型的纹理，在assets中选中某张纹理后，右边的属性窗口（Inspector）就会显示出纹理相关属性。
在属性窗口中修改Wrap Mode S和Wrap Mode T即可。
这个S和T就是我们常说的UV，如下图所示：
有朋友可能会问，UV和ST是什么关系呢？
-
UVW空间中，U表示水平方向，V表示竖直方向 ，W表示深度方向（其实除了2D和Cube纹理，还有3D纹理。只是使用得较少，本文没有展开讲。） -
UVW是一种用于均匀纹理坐标，在3D建模领域中被广泛应用。 -
STQ空间中，S表示水平方向，T表示竖直方向 ，Q表示深度方向 -
STQ可以表示非均匀纹理坐标，STQ能够用于需要处理纹理透视矫正的情况。因此，在纹理相关领域 ，STQ被广泛应用。 -
U=S/Q,V=T/Q。 因此，当Q=1.0时（即不需要透视矫正），UV=ST。 -
UVW，STQ，XYZ的三个分量都分别表示正交坐标系中的水平，竖直，深度。只是在不同的领域，为了更好的区分概念，而采用了不同的字母表示。
麒麟小贴士：
如果想要修改sprite的纹理寻址方式，只需在assets窗口中展开sprite的资源内容，并选中sprite内容中的texture即可。
五、常见效果实现
5.1、纹理UV流动动画
终于，可以开始让Shader从静态走向动态了。
Shader上的一小步，效果上的一大步。
麒麟小贴士：
要想实现纹理UV流动动画，有一个前提是：纹理寻址方式为repeat或者mirroed-repeat。
上面的动画中，左边的是repeat，右边的是mirrored-repeat，可以从Cocos Logo头顶的方向看出差异。
纹理UV流动的原理非常简单，只需要在纹理采样的时候，给uv加一个与时间相关的偏移量即可。如下图所示：
其中 cc_time 是引擎提供的内置Shader变量，x分量表示从项目启动开始到现在经过的时间。 yzw分量暂时未使用。
更多内置变量可直接查看：引擎官方文档->图形渲染->材质系统->Builtin Shader Uniforms。
麒麟小贴士：
若想在Cocos Creator编辑器内查看纹理流动效果，只需要在编辑器窗口中同时按下鼠标左键和右键即可。没有鼠标的笔记本，长按触摸板即可。
5.2、纹理UV切换动画
像上面这样的图片，大部分人应该不陌生了，它是一个2行4列的纹理图集。
有两种方式实现纹理UV切换动画:
- 方式一、在
TypeScript中计算出对应的纹理坐标，然后修改材质中TilingOffset属性的xy和zw参数。 - 方式二、直接在Shader中计算对应的纹理坐标。
对于2行4列的纹理图集，可以很容易算出，每一个子图占用的UV比例。水平方向每个子图占0.25，竖直方向每个子图占0.5。
因此，将TilingOffset的x设置为0.25，y设置为0.5即可。
对于此纹理图集，也可以很容易的算出所有子图的偏移参数:
第一行：[0.0,0.0],[0.25,0.0],[0.5,0.0],[0.75,0.0]
第二行：[0.0,0.5],[0.25,0.5],[0.5,0.5],[0.75,0.5]
设row=2, col=4，可得：
- 每一个子图在水平方向的占比为
1.0 / col(即0.25)。 - 每一个子图在竖直方向的占比为
1.0 / row(即0.5)。
计算公式为:
- z = (index % col) * 1.0 / col
- w = floor(index / col) * 1.0 / row
大家可带入验算一下。
有了上面的公式，新建一个脚本并写下对应的代码即可。这个使用本系列的上一篇教程内容就可以搞定，在此不再敷述。
下面我们就来一步步实现基于Shader的纹理UV切换效果。
步骤一、新建一个着色器(Effect）
参考本文3.1中的步骤二，新建一个着色器，命名为：effect-texture-anim.effect。
步骤二、在properties中添加属性
在properties区域，添加两个属性:
-
cells: 类型为vec2，用于标记纹理图集中水平和竖直方向的子图数量。 -
fps: 类型为float，用于控制子图切换速度。
步骤三、添加Uniforms
在unlit-fs中，添加两个uniform，如下图所示：
步骤四、根据上述公式，编写Shader
vec4 frag () {
float index = floor(cc_time.x * fps);
float row = cells.x;
float col = cells.y;
vec2 offset = vec2(mod(index,col)/col,floor(index/col)/row);
vec4 color = mainColor * texture(mainTexture, v_uv / cells.yx + offset);
float gray = color.r * 0.299 + color.g * 0.587 + color.b * 0.114;
color.a = gray;
CC_APPLY_FOG(color, v_position);
return CCFragOutput(color);
}
步骤五、新建一个材质，使用此Shader
在场景中创建一个Plane或者Quad。
新建一个材质，使用此Effect，并设置好对应的纹理参数，最终可看到如下效果：
DEMO中本小节相关资源：
Effect:assets/tutorial/effect-texture-anim.effect
Scene:assets/tutorial/tutorial-anim.scene
5.3、多重纹理混合
多重纹理混合在Shader编写中，是一个使用频率非常高的点。
常见的应用场景有：多层地表混合，物体表面细节，流光特效，消散特效，镂空特效，石化效果等等。
多重纹理的混合的实现，在Shader中只需要三步：
步骤一、添加必要的纹理参数
可以基于之前的着色器(Effect)来改，也可以新建一个。
首先在properties里面添加一个纹理属性
然后在unlit-fs中添加相应的sampler2D
步骤二、取出所有需要参与的纹理像素值
这个太简单了，简单得就像普通纹理采样。如下图所示：
步骤三、根据想要的混合方式混合
公式是可以随便造的，但有一些用于实现常见效果的公式可以快速使用。如下图所示：
对应渲染结果如下图所示：
如果结合UV切换动画，就可以呈现文章开头的效果：
DEMO中本小节相关资源 ：
Effect:assets/tutorial/effect-texture-anim-blending.effect
Scene:assets/tutorial/tutorial-anim-blending.scene
5.4、纹理扰动效果
纹理扰动效果的核心思想，就是在纹理采样前对uv进行干扰。
干扰的方式一般是使用另一张纹理作为干扰纹理。
面为了更直观的看出扰动效果，肯定是要和纹理动画结合的。
接下来我们分别实现基于UV流动动画和UV切换动画的两种纹理扰动效果。
5.4.1 基于纹理UV流动的扰动效果
基于纹理流动的扰动效果，效果如下所示：
要想达到上面的效果，需要实现以下几个功能：
- 使用一张干扰图干扰底图的采样
- 干扰图UV流动
- 控制干扰强度
- 干扰图与底图的混合时的比例
接下来，手把手教大家做一次。
步骤一、新建一个着色器(Effect)
给这个着色器文件命名为:effect-texture-move-distortion（大家也可根据爱好自行命名）。
步骤二、在properties中添加参数
-
detailTexture细节图，在这里也充当扰动图 -
strengthen扰动强度控制因子 -
speed纹理UV流动速度，这里用了vec2，用于单独调节u和v的流动速度 -
detailColorFactor细节图在向原图叠加时的混合比例
步骤三、在unlit-fs中添加相关的uniform
没看错，这里只加了一个叫params的uniform。
大家请注意看，在properties中，添加strengthen等属性时，比之前多加了一个target。
target的意义在于重定向，它可以决定属性使用哪一个uniform的哪几个分量。
也可以反过来解释：target可以使我们给uniform的分量在属性面板上起一个别名，方便我们理解各个分量的含义。
比如，在本例中：
-
params.x的别名为strengthen -
params.yz的别名为speed -
params.w的别名为detailColorFactor
麒麟小贴士:
出现这个机制的主要原因，是由于uniform要占用内存空间的。
而不同的平台，在编译Shader的时候，uniform内存布局规则不同，可能会造成内存浪费。
因此建议大家在写Shader的时候，uniform尽量以vec4为主。
步骤四、让干扰图流动起来
黄框标记的部分，是为了方便Shader的编写，我们使用了几个临时变量将params的分量根据properties中的定义存储下来。
红框标记部分则是对uv做一个时间相关的偏移。这是本文前面纹理UV流动动画中讲过的内容 ，不再敷述。
最后采样得到的detailColor就是一个不停流动的纹理。
步骤五、扰动处理
灰度计算
上图中，黄色方框标记的语句：
float gray = detailColor.r * 0.299 + detailColor.g * 0.587 + detailColor.b * 0.114
是由于本示例中用的细节图片没有ALPHA通道，所以这里使用了心理学灰度公式来计算出图片的灰度值，用于参与强度运算。
如果是带有ALPHA通道的图片，直接使用ALPHA通道值即可。
也可以简单使用detailColor.r作为扰动强度去算。
麒麟小贴士：
在表示灰色的时候，大家应该会发现有的人用gray，有的人用grey。
不必纠结，在表示颜色时，两个都是可以的。gray是美式写法，grey是英式写法。
偏移计算
大家注意上图中的红框标记的代码，如下所示：
vec2 offset = (detailColor.rg - 0.5) * 2.0 * strengthen * gray
这里使用了rg通道来作为uv扰动因子，但r和g是一个[0.0,1.0]区间的值。
想让uv在一个范围内扰动，而不是朝某一个方向偏转，期望的扰动因子就需要在[-1.0,1.0]这个区间。
大家一起来回忆一下中学数学的内容：
-
若函数
f(x)的值域为[0.0,1.0] -
设
g(x)=(f(x) - 0.5) * 2.0。 -
可得
g(x)的值域为[-1.0,1.0]。
最终我们可以得到一个x,y分量在[-1.0,1.0]区间的偏移量。
强度控制
句末的 * strengthen * gray，是对扰动的强度进行控制。
-
strengthen是对offset整体的缩放，用于整体调节扰动强度。 -
gray是对单个像素进行强度控制，从而产生波纹效果。
采样与混合
有了之前的准备工作，只需要将offset参与到mainTexture的采样即可。如下所示：
vec4 color = mainColor * texture( mainTexture, v_uv + offset );
如果只做到这一步的话，我们会发现，像素会被一个看不见的东西扰动，如下所示：
不管是游戏、动漫还是电影里，带空间扰动的特效或多或少都有一些颜色。所以我们还需要将扰动特效的颜色叠加到底图上，代码如下：
color.rgb += detailColor.rgb * detailColorFactor;
其中detailColorFactor用于控制特效图显示的强弱。
最终的效果如下所示：
DEMO中本小节相关资源：
Effect:assets/tutorial/effect-texture-move-distortion.effect
Scene:assets/tutorial/tutorial-move-distortion.scene
5.4.2 基于纹理UV切换的扰动效果
基于纹理UV切换动画的扰动效果，与上一节基于UV流动的扰动效果大同小异。本质的区别就是detailTexture的运动方式问题。
本节要实现的UV切换动画，只需要将UV流动动画部分，改为UV切换动画即可。
接下来，我们说一下差异的地方。
差异一、properties
-
speed替换为了cells，用于标记图集中的子图数量 - 新增
fps，用于控制子图切换频率
差异二、uniforms
fps是新增的属性，而params的4个分量都用完了，所以只能给fps新增一个uniform。
差异三、animUV
animUV的计算方式替换为了UV切换方式。
其余部分均与上一小节保持一致，最终效果如下所示：
DEMO中本小节相关资源：
Effect:assets/tutorial/effect-texture-anim-distortion.effect
Scene:assets/tutorial/tutorial-anim-distortion.scene
六、一个能量环绕的3D角色效果
通过本文的Shader组合，即可实现上面的效果，编辑好材质参数就行。
DEMO中本小节相关资源：
Scene:assets/tutorial/tutorial-soldier.scene
七、结束
呼~~~，终于写完了！
本想着是一篇简单的入门文章，结果内容越讲越多，码字器统计已9500多字。
是时候收手了！
本文DEMO源码可在Cocos Store中免费获取，地址如下：
https://store.cocos.com/app/detail/3521
