Behavior Creator 行为树可视化编辑器
- 这是一款为 CocosCreator 深度定制的行为树可视化编辑器插件
- 已实现
Selector、Sequence、Parallel三种组合节点 - 已实现
Conditional、Decorator两种装饰器 - 已实现
Service服务类型 - 已实现
Task任务类型 - 支持自定义节点注册到行为树编辑器
- 支持类属性差异化更新
- 支持节点生命周期
onEnable、onUpdate、onDisable等通用事件委托
注意
- 仅支持在 CocosCreator v3.3.0 及以上版本中使用

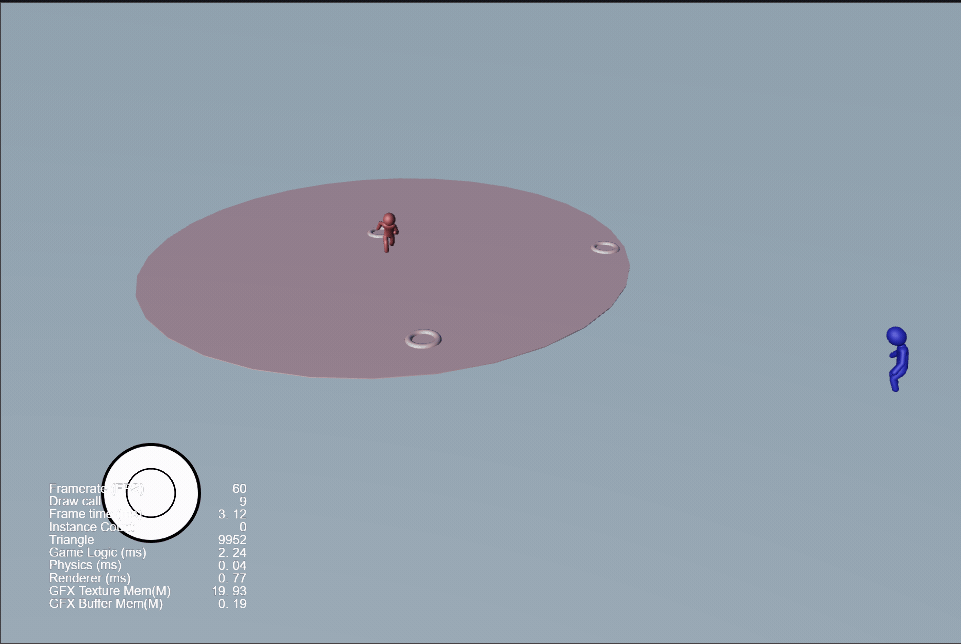

效果预览
快速开始
-
在
CocosCreator编辑器菜单扩展-->商城中搜索BehaviorCreator即可找到该插件，购买后下载到本地 -
导入插件
oreo-behavior-creator并启用
-

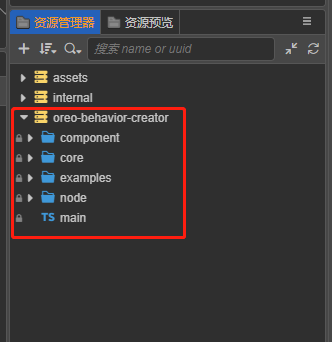

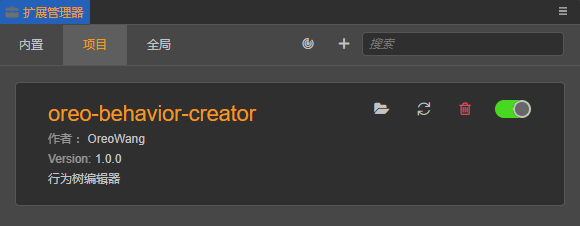

在
资源管理器面板中看到oreo-behavior-creator运行时已载入，则表示插件导入成功
-

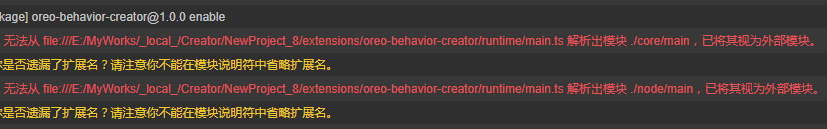

注意，因插件需要导入运行时脚本，在
CocosCreator编辑器已打开状态下可能会出现以下错误，此时需要重启编辑器
插件入口
-

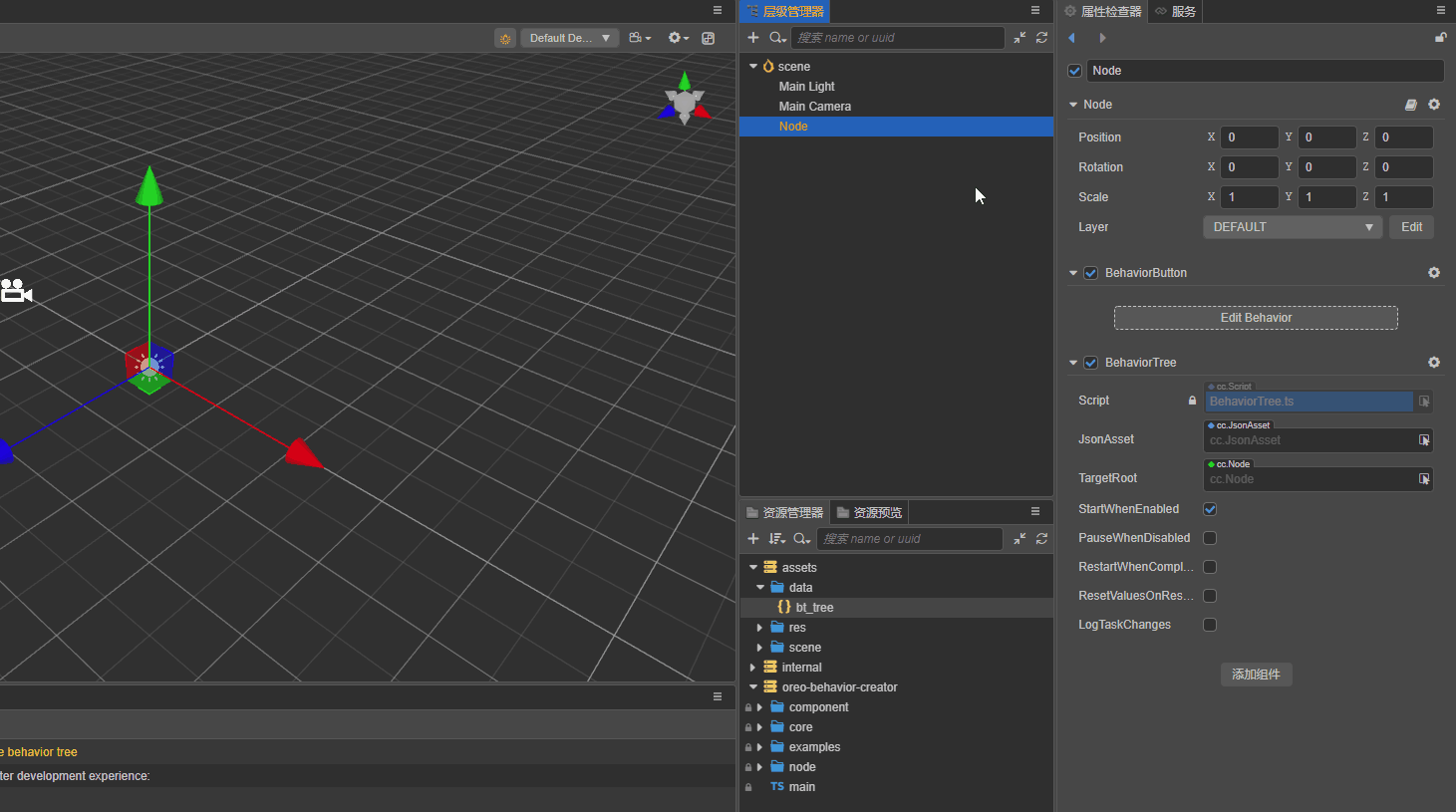

行为树编辑器是由
json数据驱动的，其入口已集成到BehaviorTree组件的属性检查器面板，可通过以下方式启动-
新建空节点，在节点上挂载
BehaviorTree组件 -
新建内容为空
{}的json资源，并关联到BehaviorTree的JsonAsset属性。点击Edit Behavior即可打开行为树编辑器
-

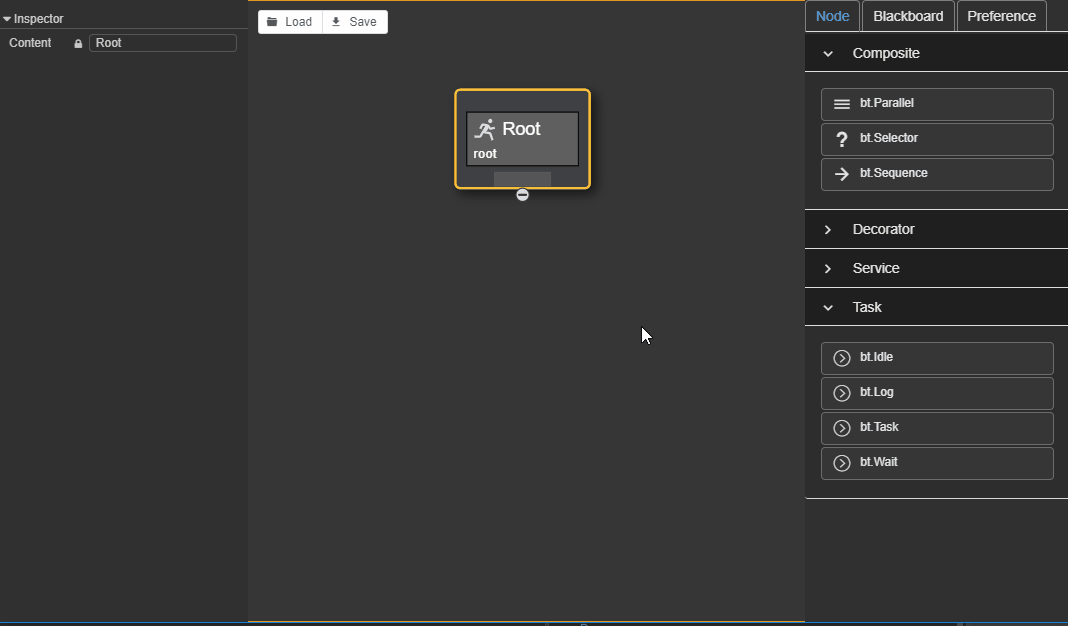

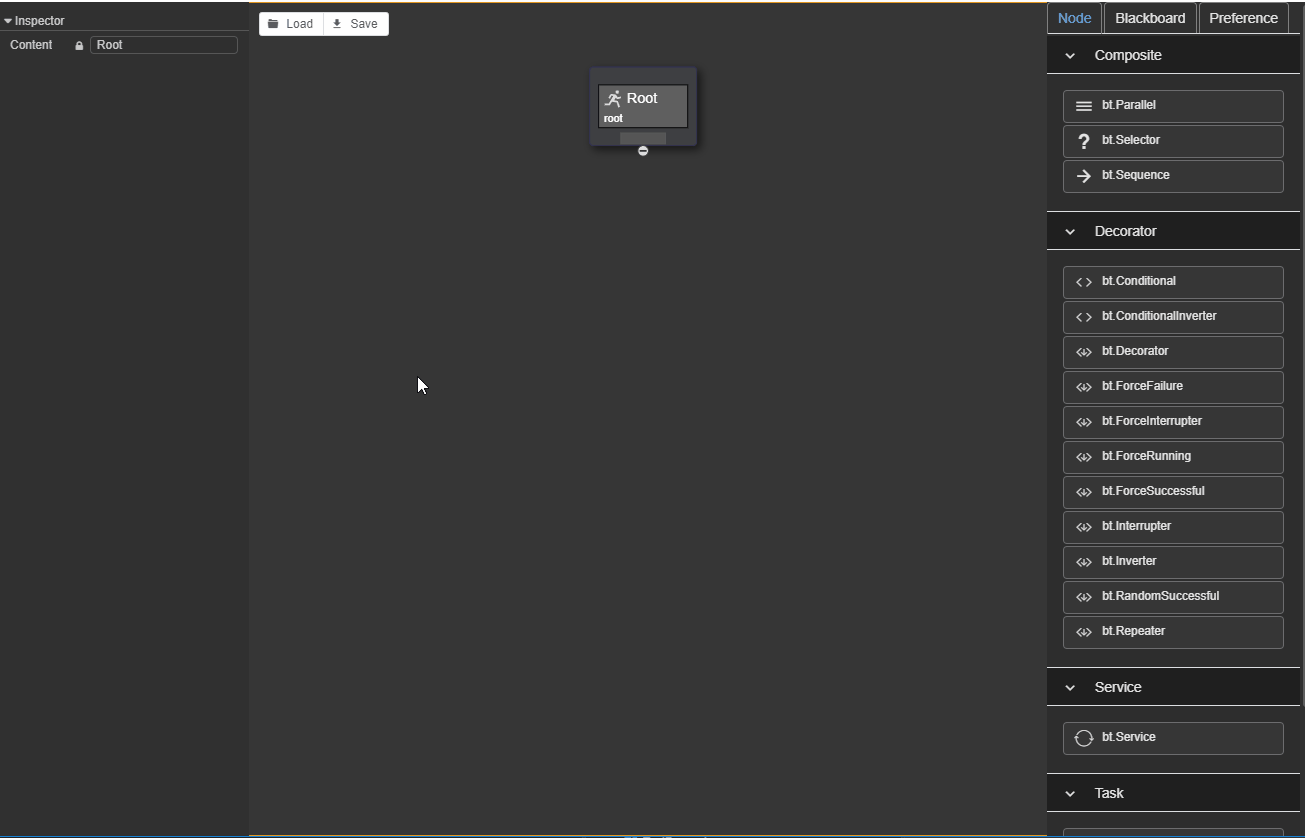

加载示例
-
在运行时目录
extensions\oreo-behavior-creator\runtime\examples\data中提供了一些简单示例，可以通过Load菜单加载到行为树编辑区，Save保存后下一步运行查看效果。

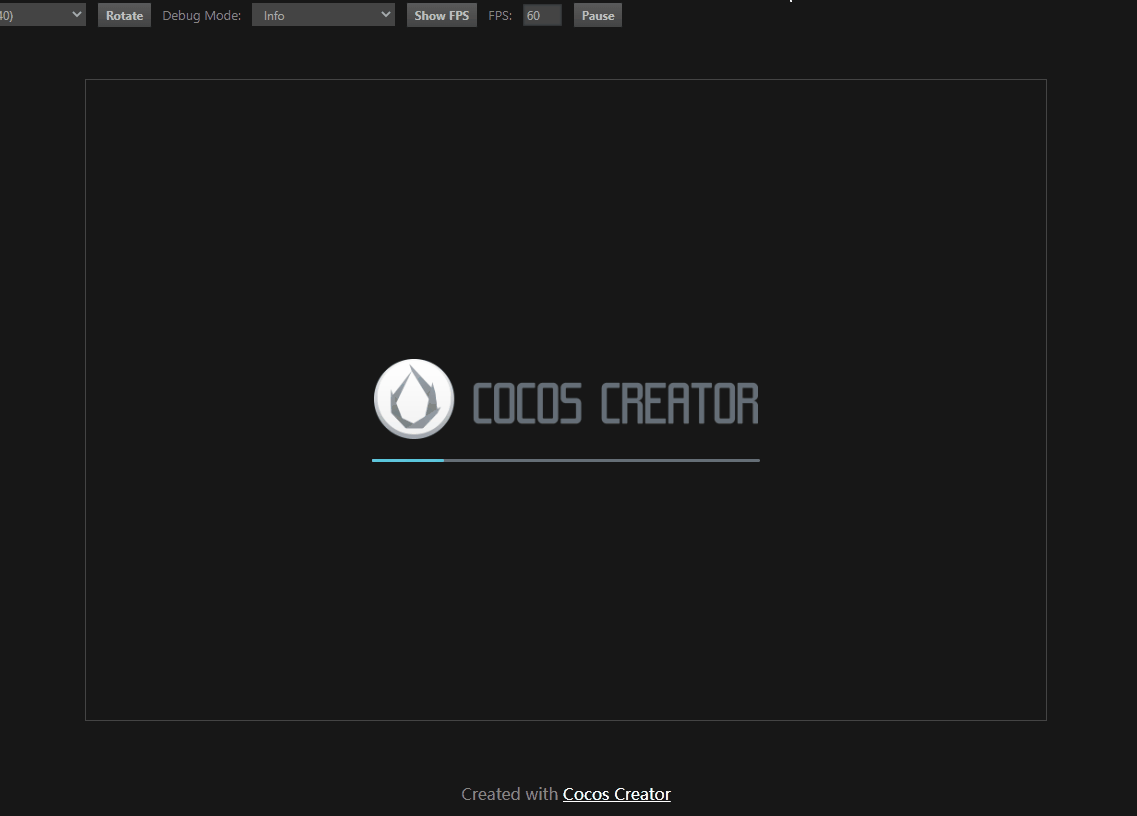

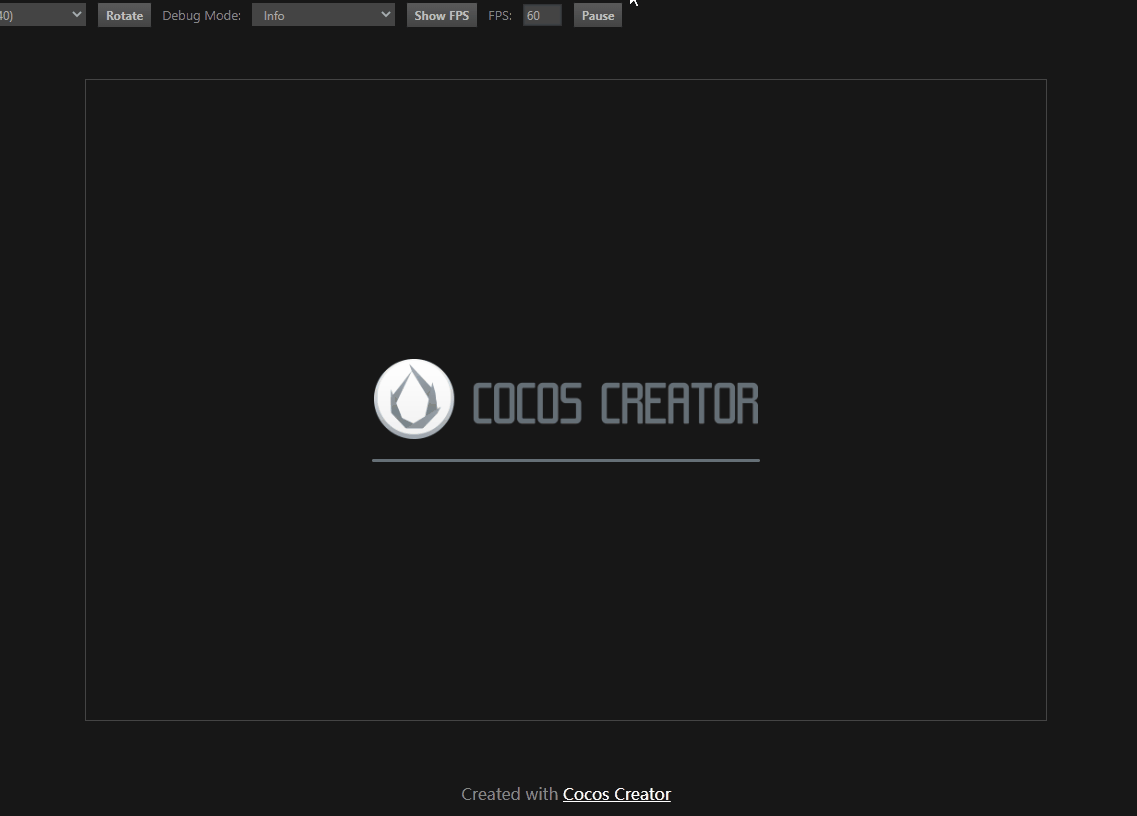

运行效果
-
BehaviorTree组件默认是没有启用 LogTaskChanges 属性的，我们先勾选以便在控制台输出 log。注：当行为树某次执行结果不是 Running 状态时，本次运行结束。如果需要重新开始，需要勾选
RestartWhenComplete。
示例分析
-

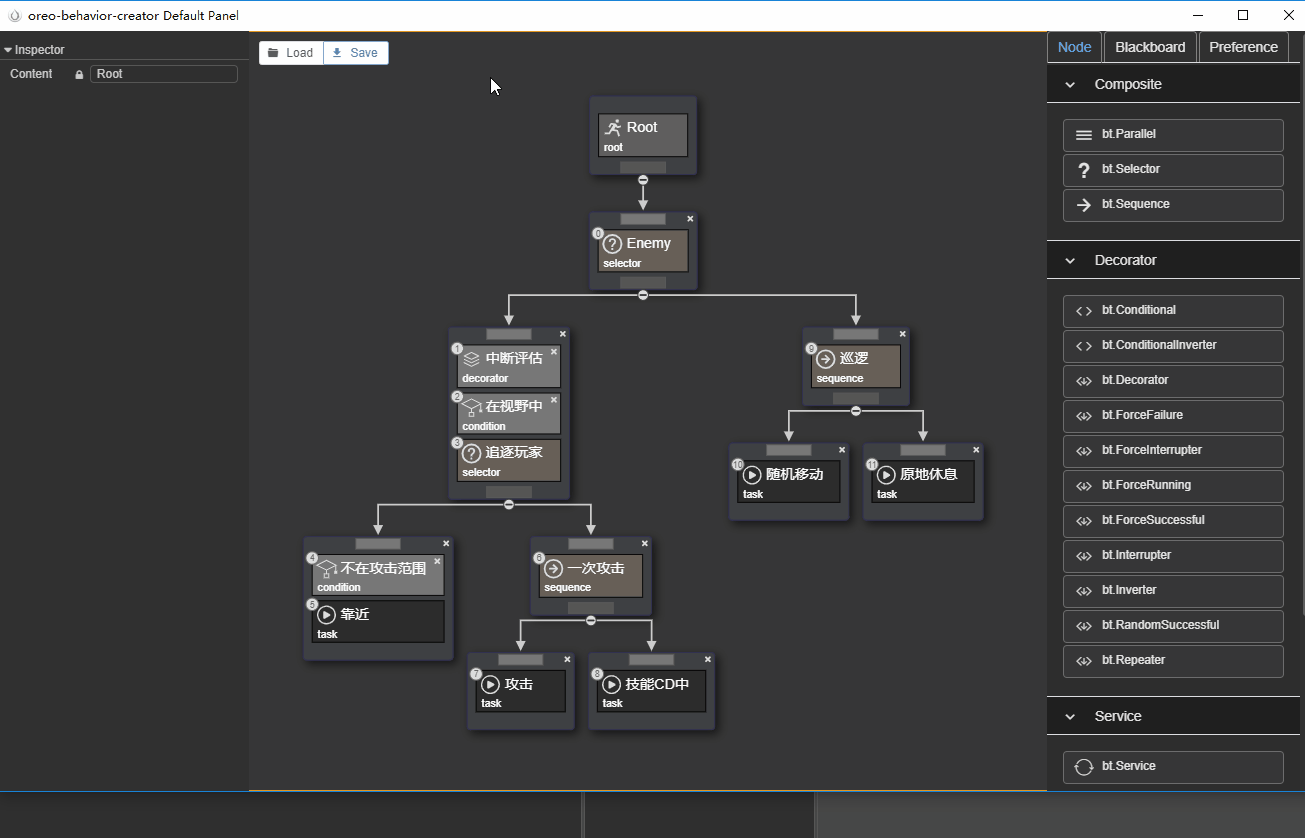

我们通过分解行为树并编写代码逻辑，一步步实现以下效果
巡逻行为分析
-
我们设定一次巡逻主要包括以下逻辑
-
在指定区域目标点之间来回移动
通用
Task任务节点 -
到达指定点后原地休息等待一段时间
Wait任务节点
-
-
由于上述是一个连续有序的行为，因此需要将它们挂载到
Sequence父节点Sequence序列节点 -

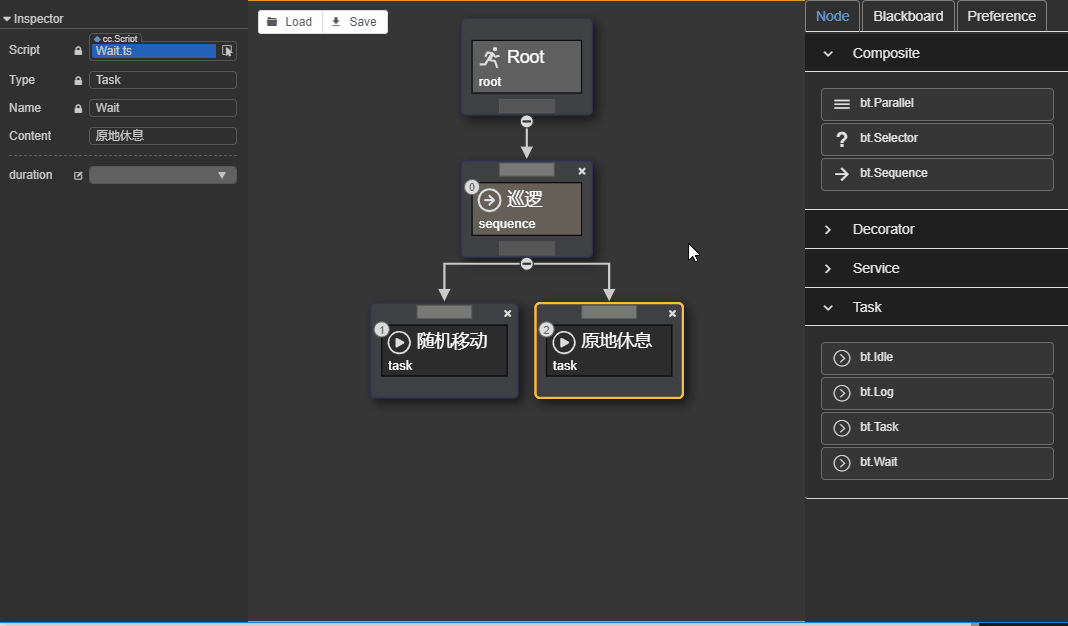

整体巡逻行为如图所示
场景搭建
-

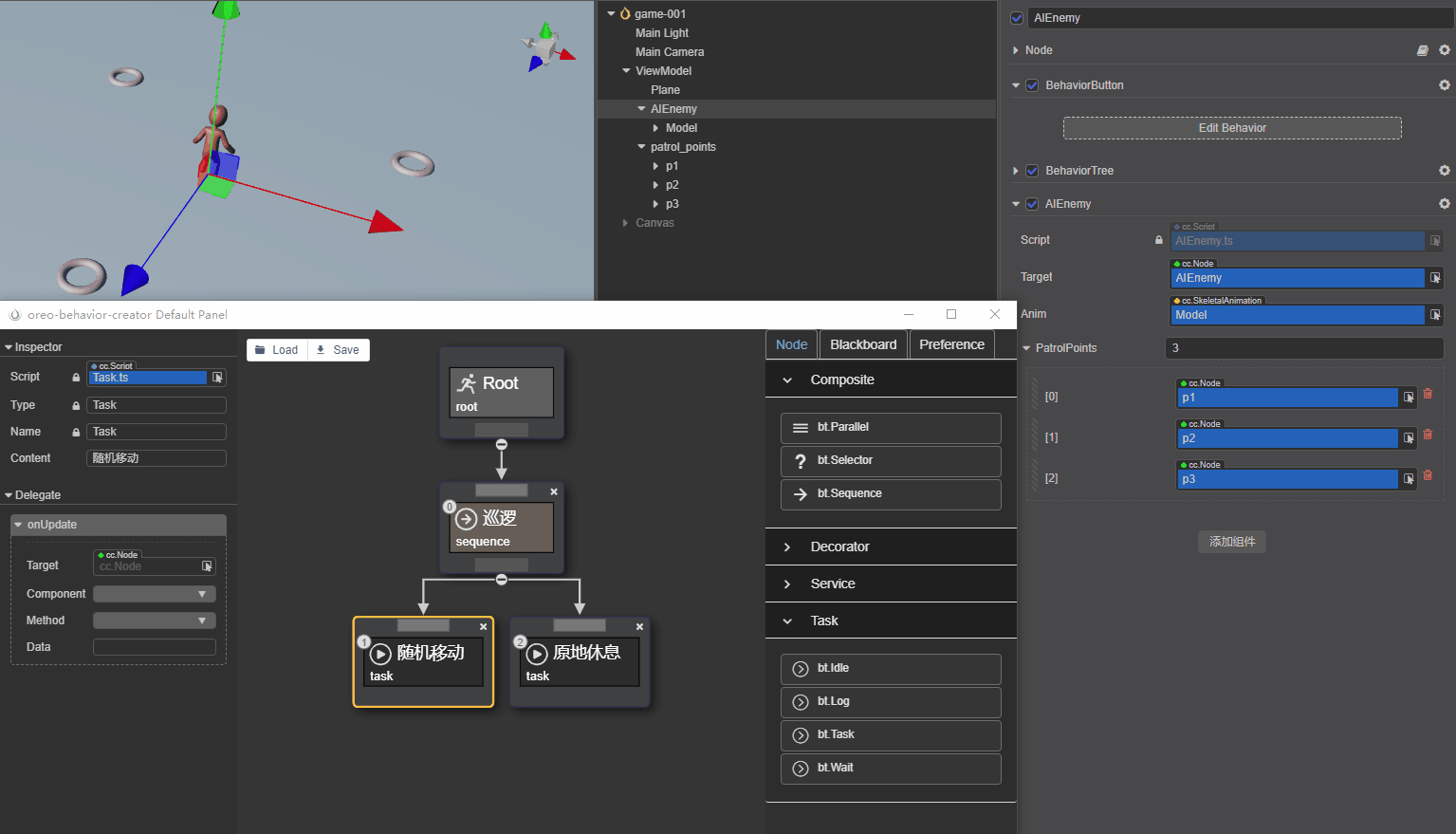

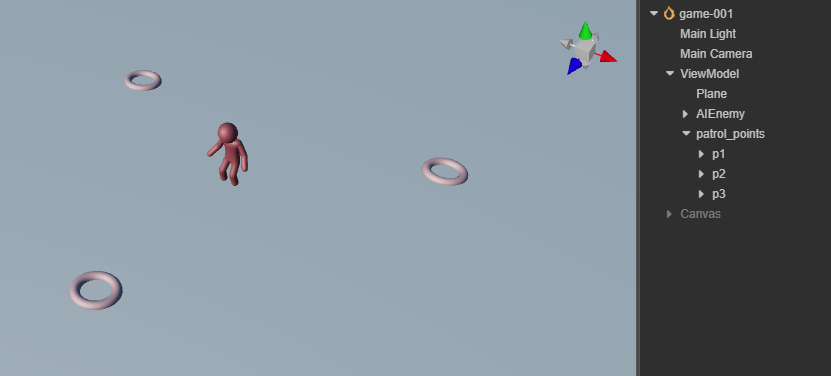

如图所示，我们在场景中添加了一个
AIEnemy敌人 AI 以及三个巡逻目标点
代码逻辑
-
随机移动在巡逻行为树结构中，
随机移动节点是一个通用Task任务节点，需要我们定制onUpdate任务更新逻辑。新建
AIEnemy.ts组件类并实现找点随机移动逻辑，挂载到AIEnemy场景节点上。主要逻辑包含两点：1、到达目标点时返回
Success表示成功，由父节点Sequence顺序执行下一个子节点的行为，即原地休息2、未到达目标点时返回
Running表示任务还在持续，由父节点Sequence下一次 tick 继续执行具体实现如下：
onRandomMove(){ this._playAnim("run", 1); //这里为了方便，只是按点索引顺序移动 let point = this.patrolPoints[this._index]; //自身点位置 pos1.set(this.target.position); //目标点位置 pos2.set(point.position); //朝向 this.target.lookAt(pos2); //目标点达标与否阈值判断 if(Vec3.distance(pos1, pos2) < 0.1){ this._index++; if(this._index>=this.patrolPoints.length){ this._index = 0; } this._playAnim("idle"); //到达目标点时返回成功，由父节点 `Sequence` 顺序执行下一个子节点的行为，即 `原地休息` return bt.BehaviorStatus.Success; } else{ let pos = this.lerp(out, pos1, pos2, 0.02); this.target.setPosition(pos); //未到达目标点时返回 Running ，由父节点 `Sequence` 下一次 tick 继续执行 return bt.BehaviorStatus.Running; } } -
原地休息这是一个内置
Wait任务节点，主要作用就是在指定时间内任务直接返回Running状态，表示任务还在持续，时间到达后返回Success表示任务完成。Wait任务有一个duration属性，表示任务持续时间。这是一个SharedVariable共享变量属性，与Blackboard黑板变量关联。
逻辑绑定
-

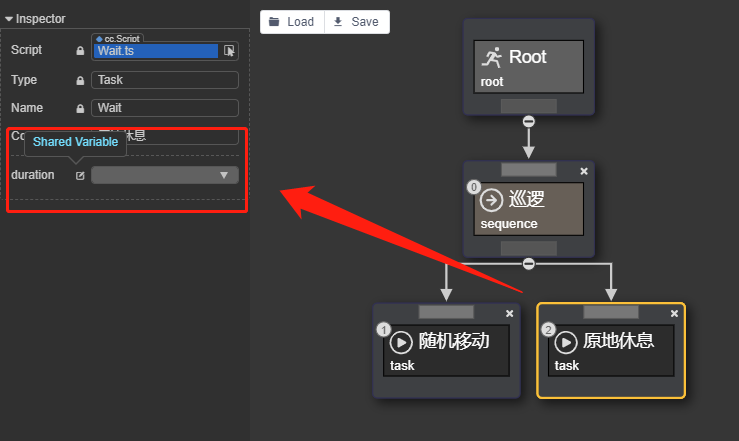

我们先来指定
原地休息时间新建一个
SharedNumber数字类型的黑板共享变量，值设定为 2，并指定给duration属性，表示原地休息 2 秒 -

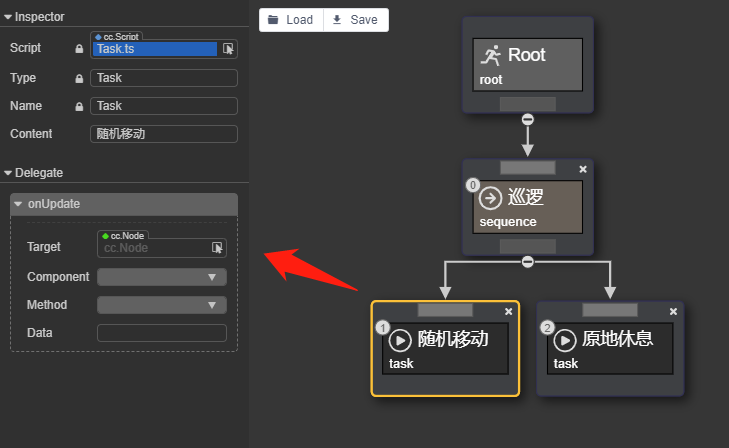

绑定
随机移动任务的onUpdate委托逻辑。如图，将
onUpdate逻辑绑定到AIEnemy组件的onRandomMove方法Delegate委托逻辑绑定与CocosCreator内置按钮事件绑定过程相似
运行效果
-

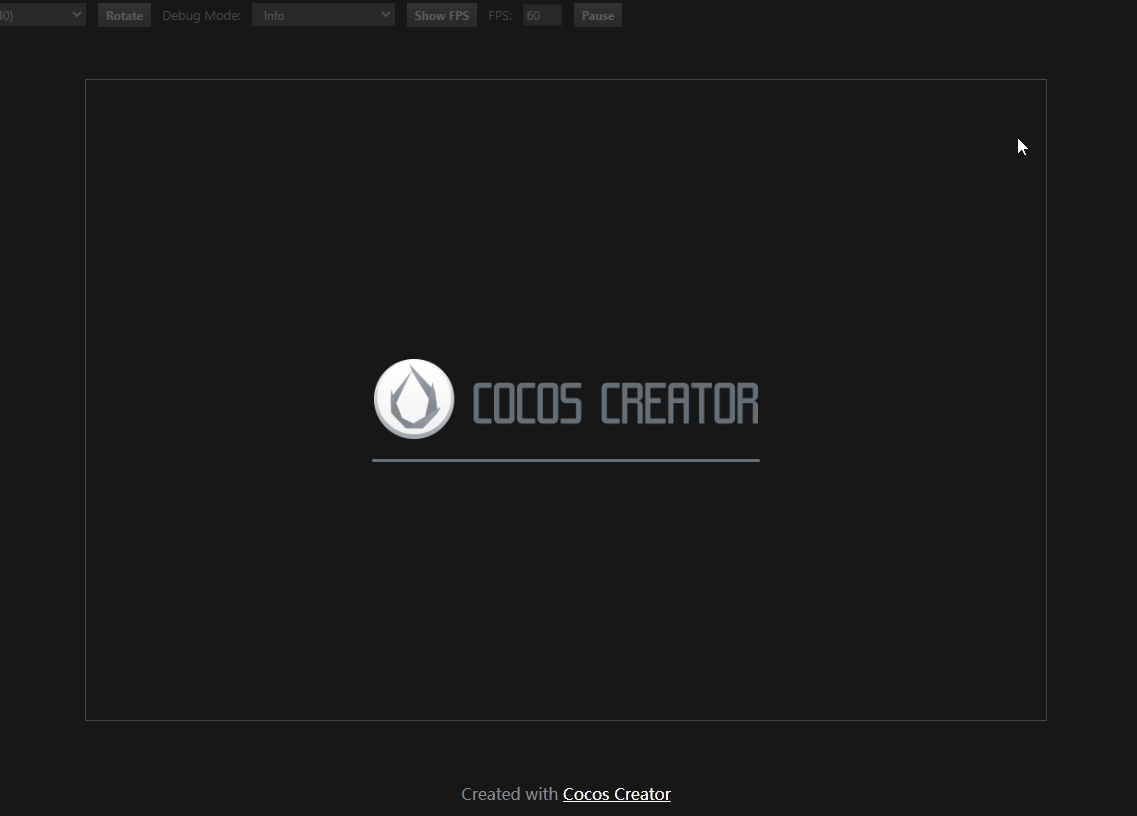

首次运行效果如下
-
我们发现AI 移动到指定目标点且原地休息结束后，并没有继续移动到下一个目标点。这是因为，对于本次行为来说，

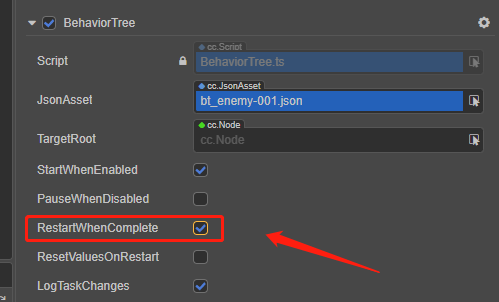

Wait执行结束并返回Success状态，表示行为树已经全部执行完毕。如果需要重新开始，只需勾选BehaviorTree组件上的RestartWhenComplete。
-
最终效果如下
追逐行为分析
-
我们设定一次追逐主要包括以下逻辑
-
当玩家出现在
AIEnemy的感应区域内时，AIEnemy立即移动并靠近玩家通用
Task任务节点 -
当玩家被追逐达到受击范围时，
AIEnemy发动一次攻击。我们设定一次攻击包含实际攻击和技能CD两个任务。Sequence序列节点，通用Task任务节点、Wait任务节点
-
-
由于
靠近和一次攻击是区分条件执行（不在受击范围就靠近，在受在范围就攻击），即一次只会执行一个分支，因此需要将它们挂载到Selector父节点Selector序列节点 -

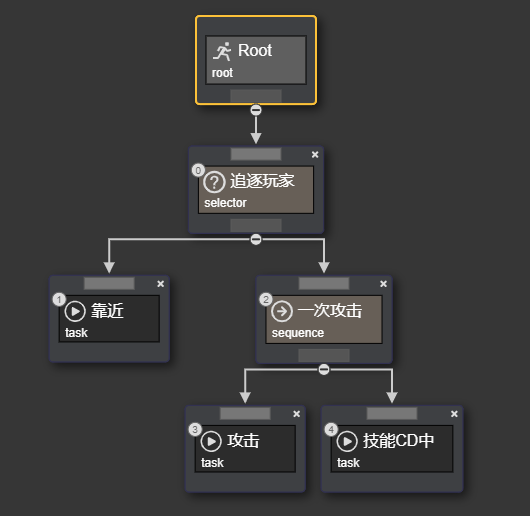

此时
追逐玩家行为如图所示
场景搭建
-

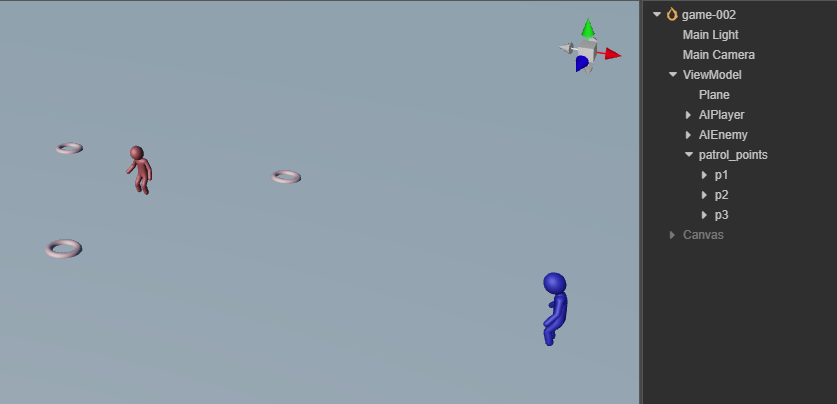

如图所示，我们在上一个场景的基础上添加了一个
AIPlayer节点表示当前玩家
代码逻辑
-
靠近靠近节点也是一个通用Task任务节点，需要我们定制onUpdate任务更新逻辑。更新
AIEnemy.ts组件类并实现相关逻辑。主要逻辑包含：1、判断玩家是否在受击范围内
2、不在范围内则靠近
3、在范围内则攻击
范围判断：
canAttack(){ //当前位置 pos1.set(this.target.position); //玩家位置 pos2.set(this.player.position); //受击范围判断 if(Vec3.distance(pos1, pos2) < 1){ return bt.BehaviorStatus.Success; } return bt.BehaviorStatus.Failure; }移动到攻击范围
onMoveToAttack(){ if(this.canAttack()==bt.BehaviorStatus.Success){ return bt.BehaviorStatus.Failure; } else{ pos1.set(this.target.position); pos2.set(this.player.position); this.target.lookAt(pos2); let pos = this.lerp(out, pos1, pos2, 0.03); this.target.setPosition(pos); this._playAnim("runHit"); return bt.BehaviorStatus.Running; } }发动攻击

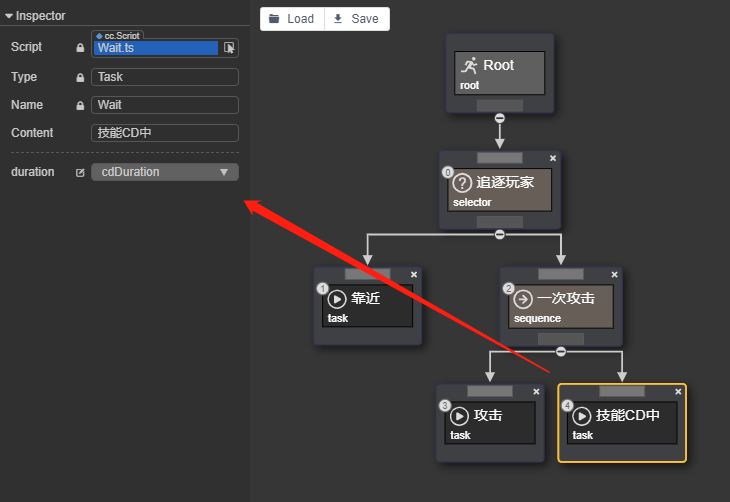

onAttack(){ this._playAnim("attackLeft"); //一次攻击结束后等待技能冷却，所以在攻击动作结束后播放防御动画 'fightIdel' this.anim.once(AnimationComponent.EventType.LASTFRAME, ()=>{ this._playAnim("fightIdle"); }) //主角受击 this.aiPlayer.beAttacked(); return bt.BehaviorStatus.Success; }技能CD这也是一个内置
Wait任务节点，与上一节中巡逻行为的原地休息节点类似，只需指定持续时间duration即可
逻辑绑定
-

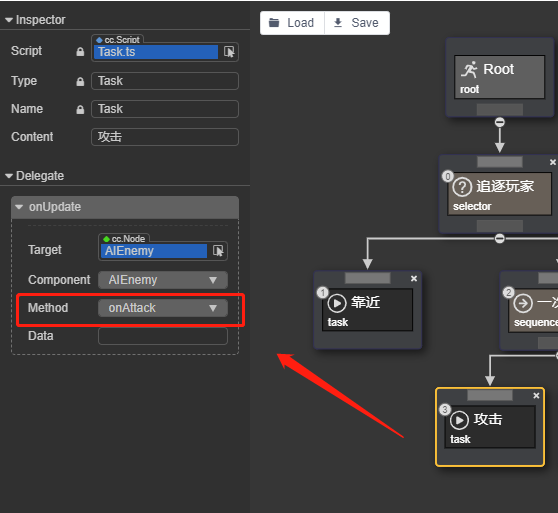

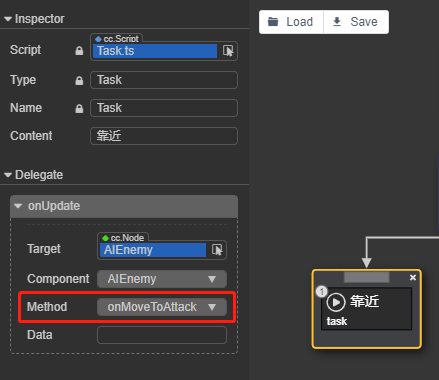

分别绑定
靠近和攻击任务的onUpdate委托逻辑。
-
本次运行效果如下
我们看到，AI 启动后立即向玩家靠近，这不太科学。我们给 AI 添加一个感应区域作为 AI 的视野，当玩家出现在感应区域范围内时 AI 才奔向玩家。
-

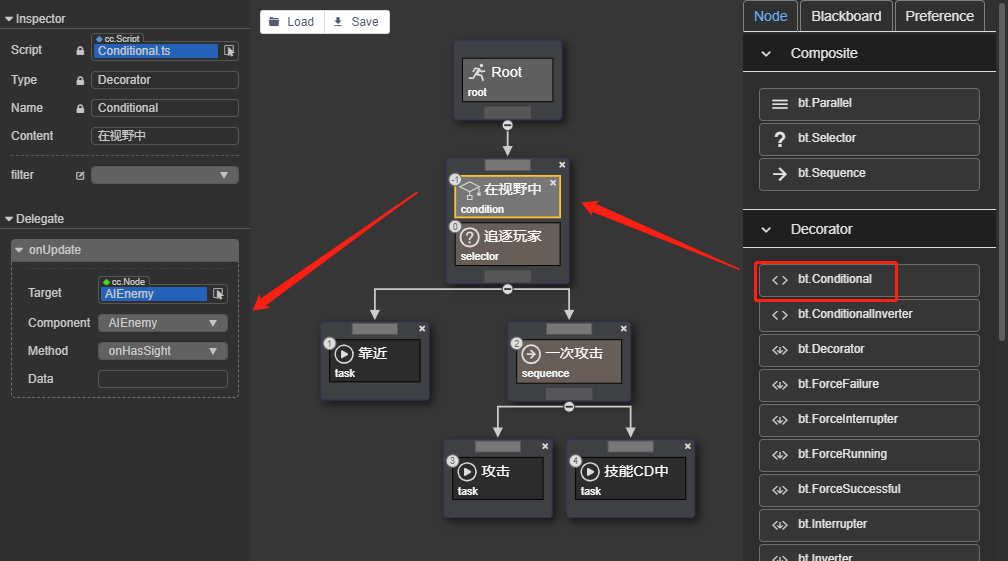

我们使用内置的
Conditional条件元素来实现条件判断 -
视野判断代码实现
onHasSight(){ //当前位置 pos1.set(this.target.position); //玩家位置 pos2.set(this.player.position); //视野范围 if(Vec3.distance(pos1, pos2) < 8){ return bt.BehaviorStatus.Success; } return bt.BehaviorStatus.Failure; } -
绑定
onUpdate逻辑
-
运行效果
-
增加视野判断后，运行效果如下
圆形区域为 AI 视野，当玩家进入视野时，AI 开始追逐，当追逐到玩家受击范围时，展开攻击。
下一步
加入
- BehaviorCreator QQ交流群:
- 659064495
说明
- 压缩包内包含完整运行时源码以及示例项目工程，详见包内 Readme.md 文档
