如何快速升级 Cocos Shader 版本，以简易水shader为例

[lamyoung (白玉无冰)]

白

背景

讲述如何 将一份 3.0.0 版本的水shader 升级至 Cocos Creator 3.6 。希望对大家有所帮助。

环境

Cocos Creator 3.6.2

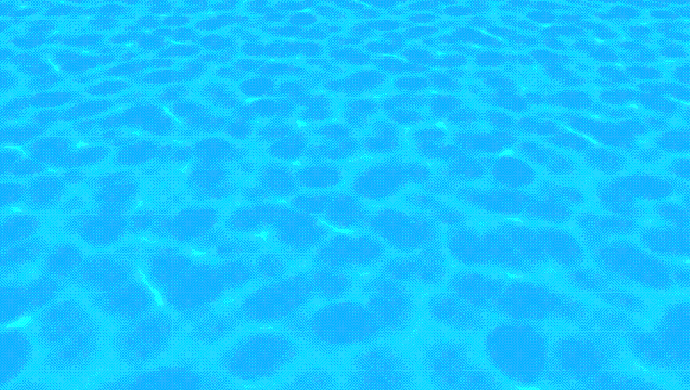

效果

玉

此处是鱼，介绍如何使用

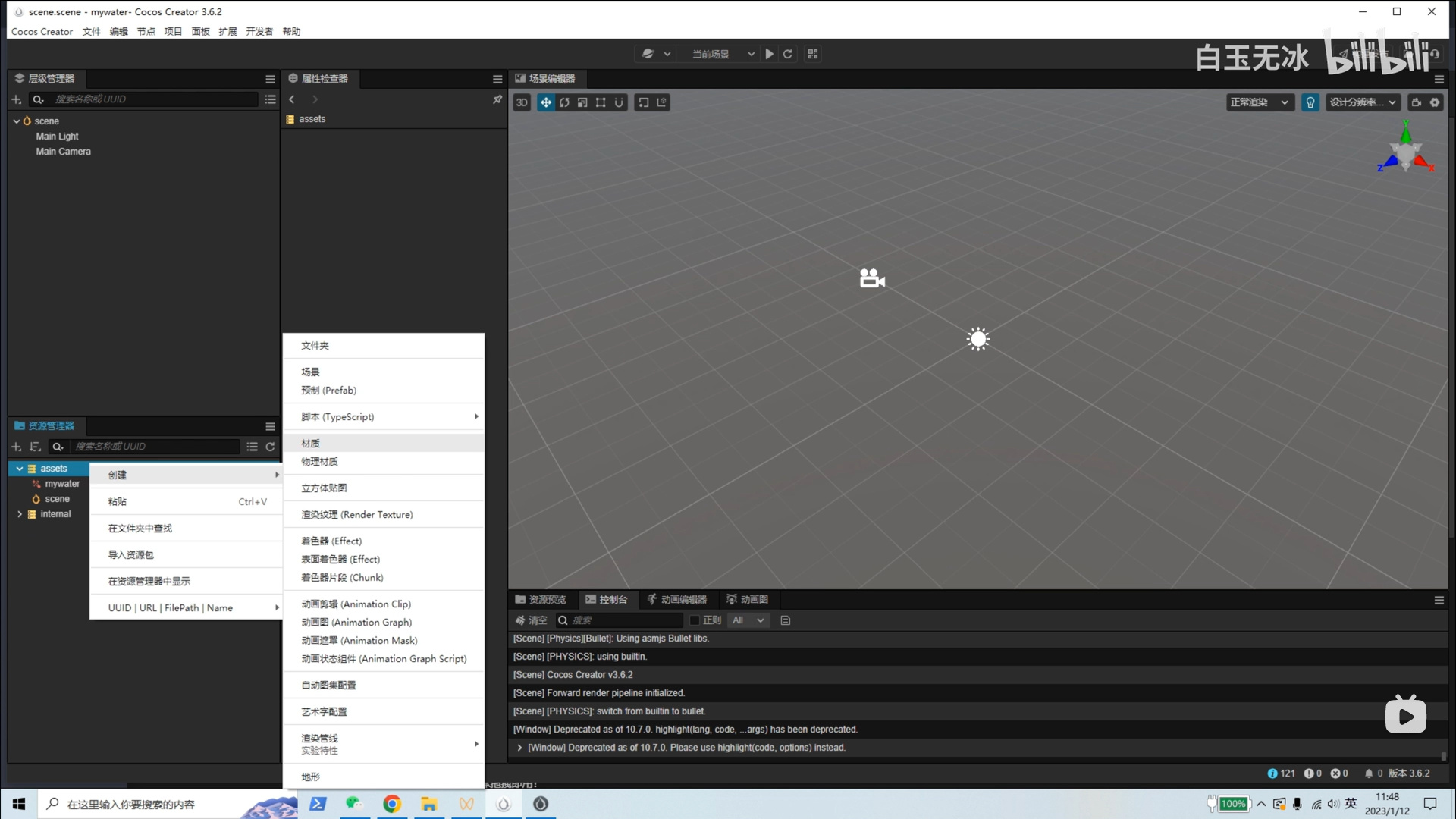

在资源管理器中新建着色器(Effect)

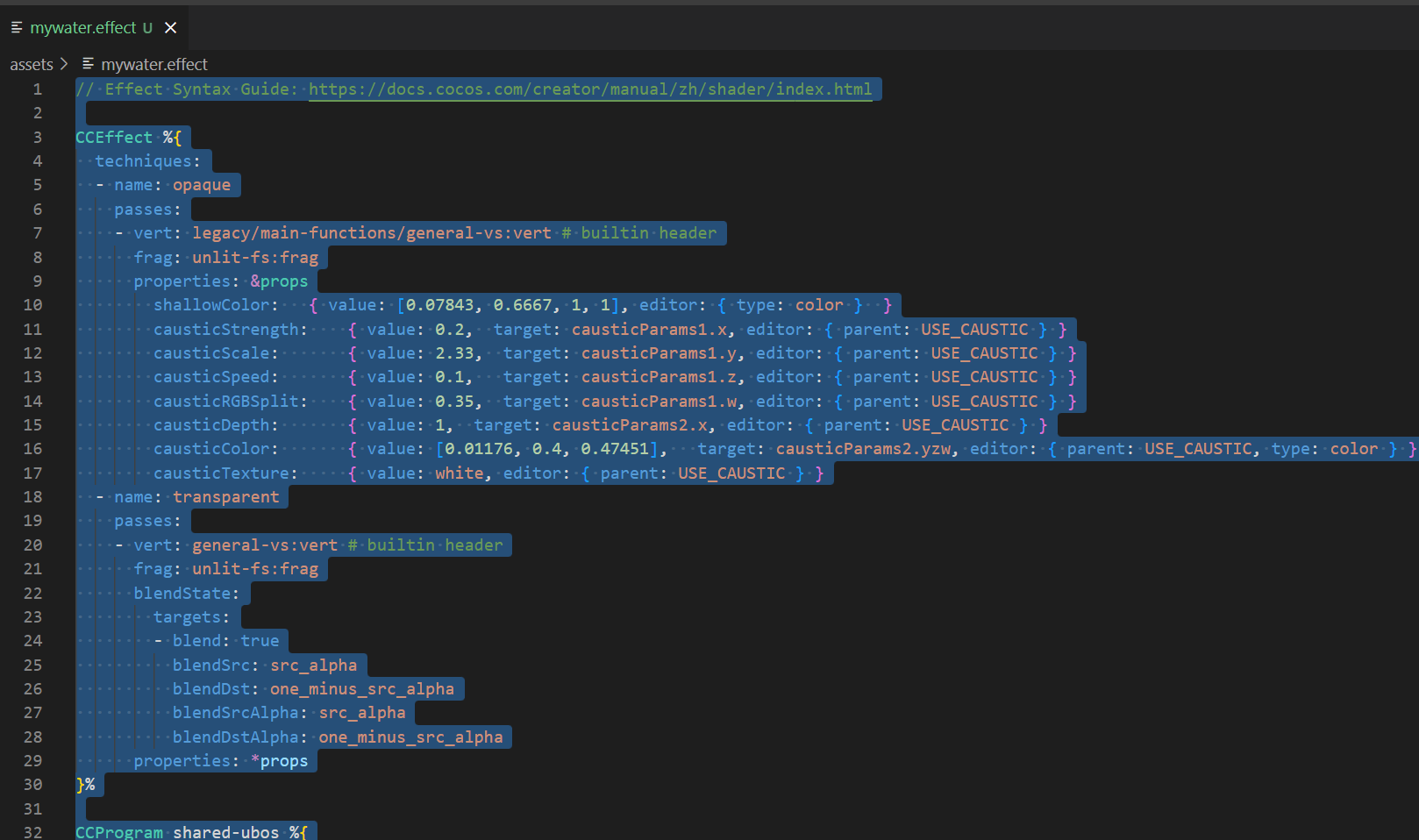

复制 文末的 mywater.effect 代码至当前文件

在资源管理器中新建材质

选择材质的着色器

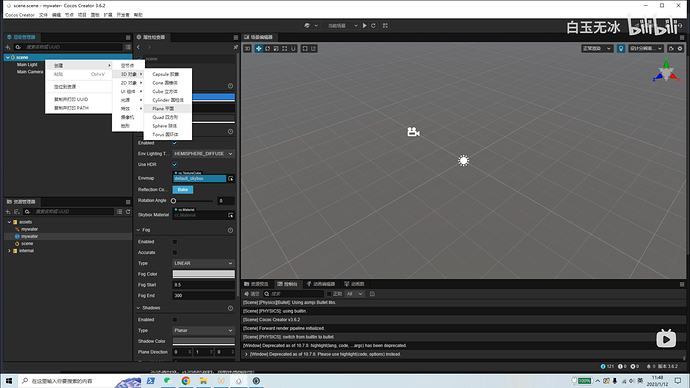

在场景中创建平面

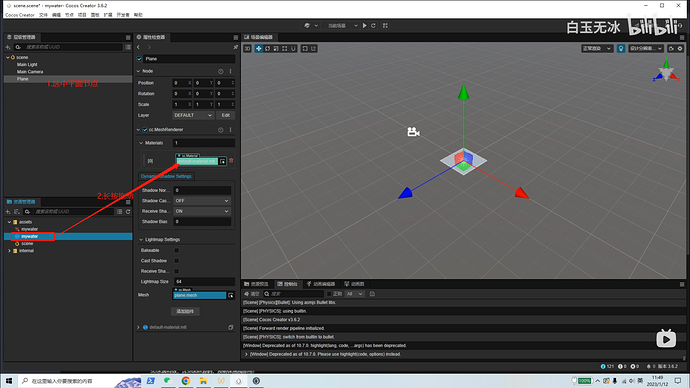

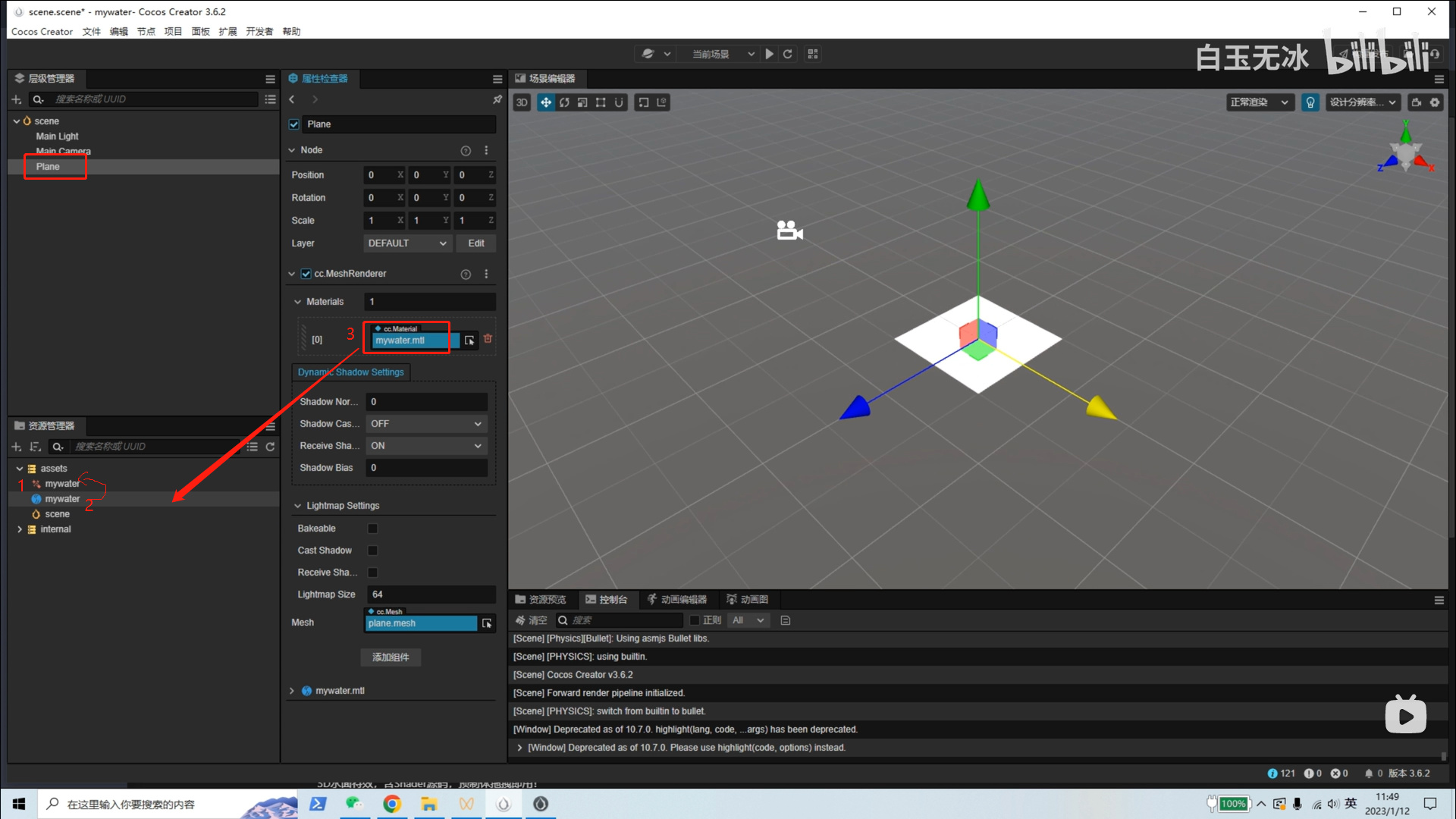

让平面使用水的材质

为材质上贴图

调整材质参数

可以根据预览效果调整参数

无

此处是渔，介绍如何快速升级

前置准备

参考前面的步骤准备以下几个点：

1. 新建着色器(Effect)， mywater.effect

2. 新建材质 mywater.mtl ，并使用 mywater.effect 材质

3. 在场景中创建平面，并使用mywater.mtl材质

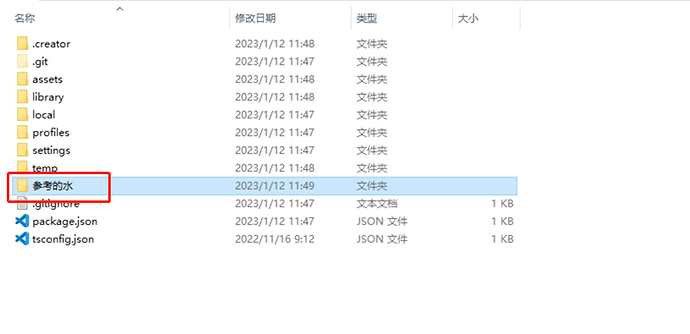

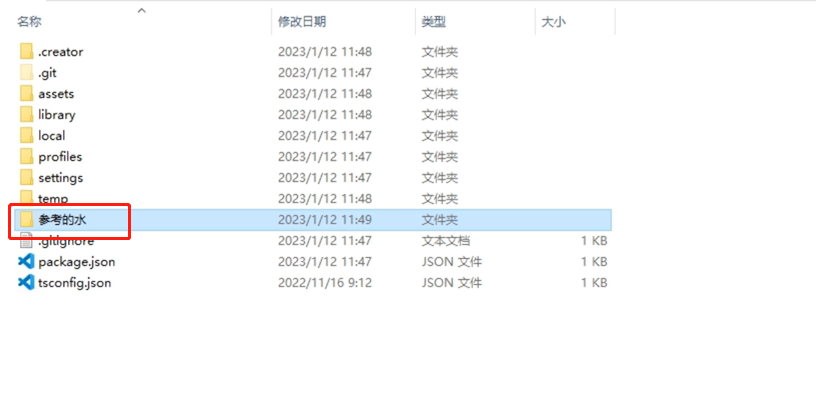

4.将参考的水放在工程中

确定入口

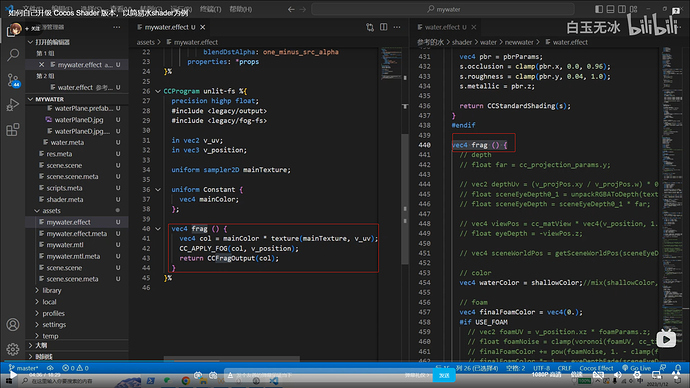

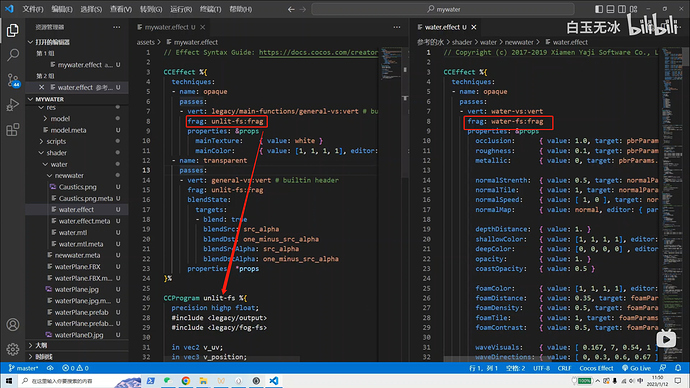

打开两份着色器代码，片元着色器的入口在 frag 变量下

入口在 water-fs:frag

从后往前抄

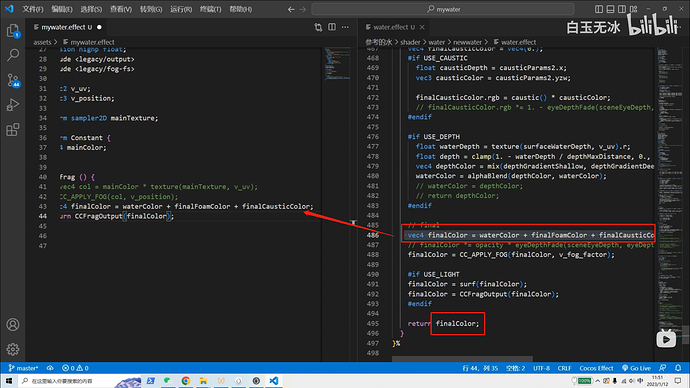

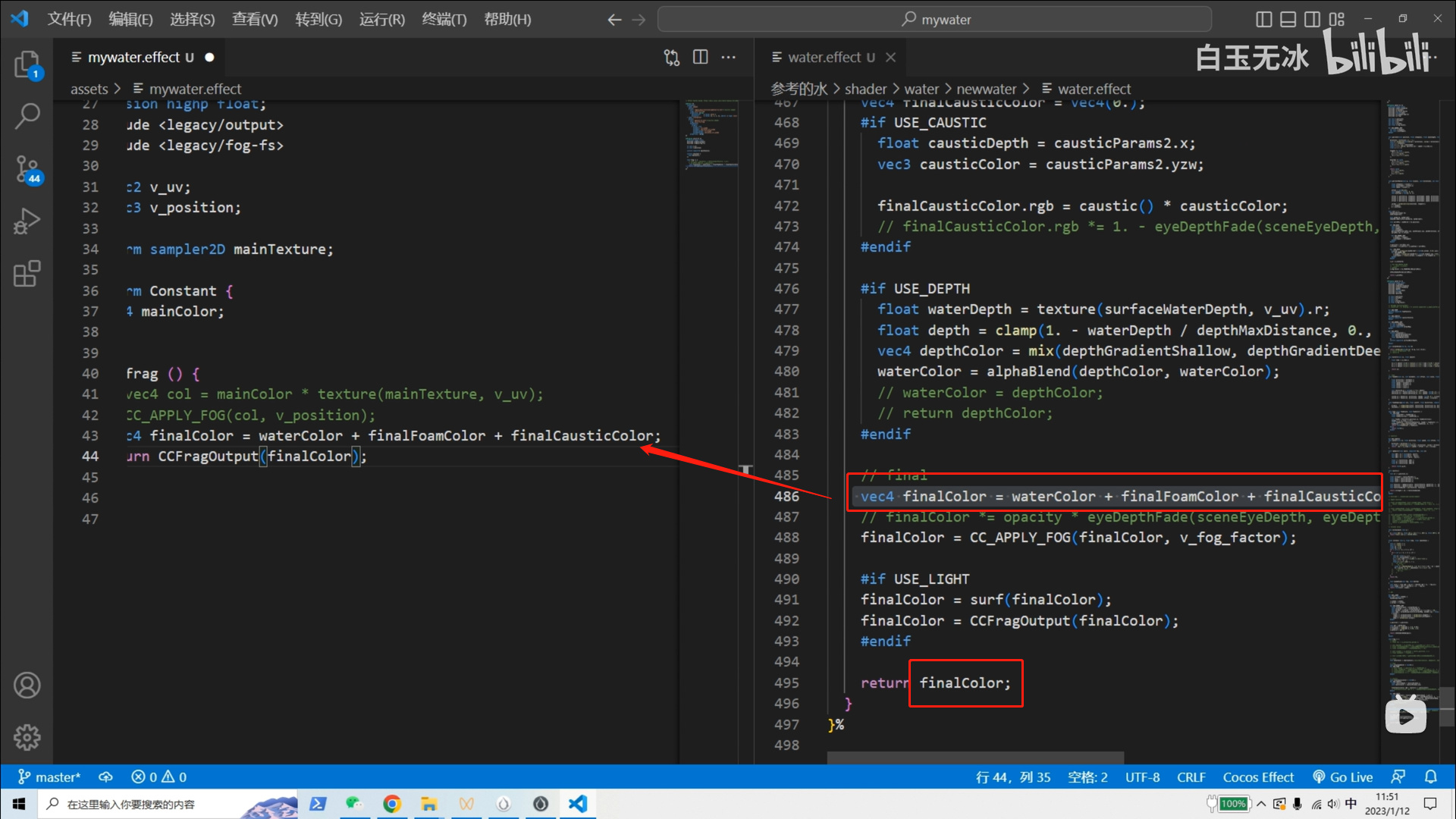

返回颜色

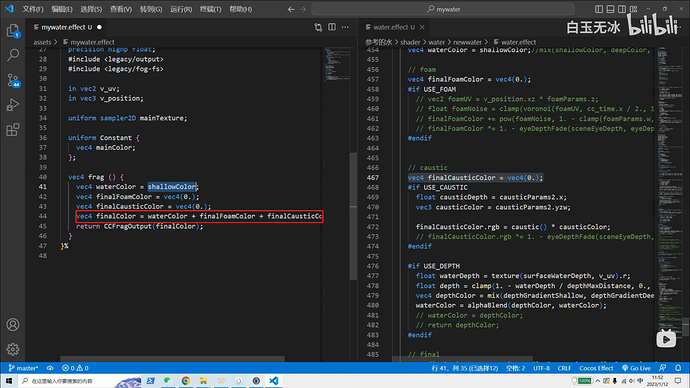

将每个变量都移植过来

全局变量

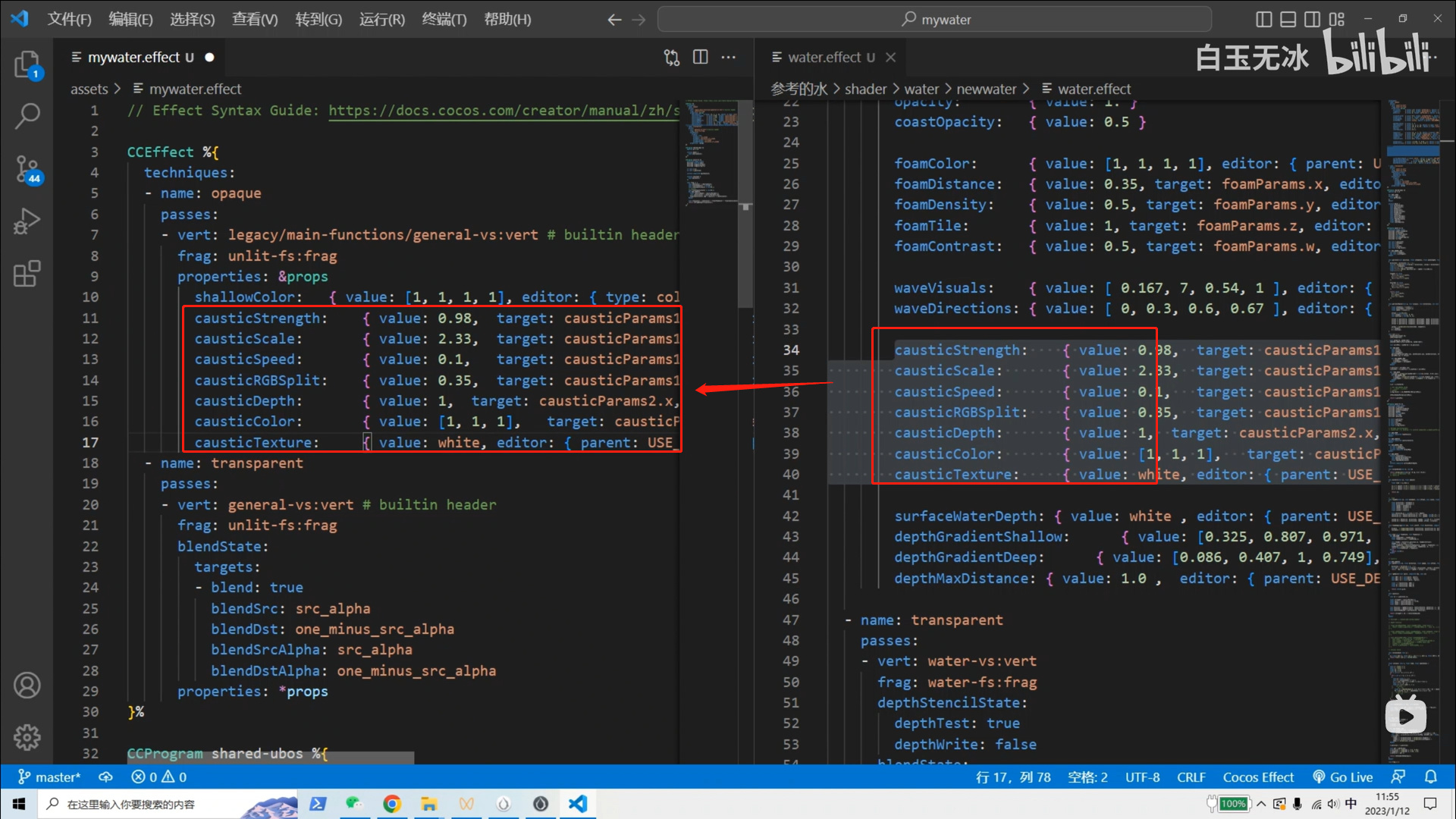

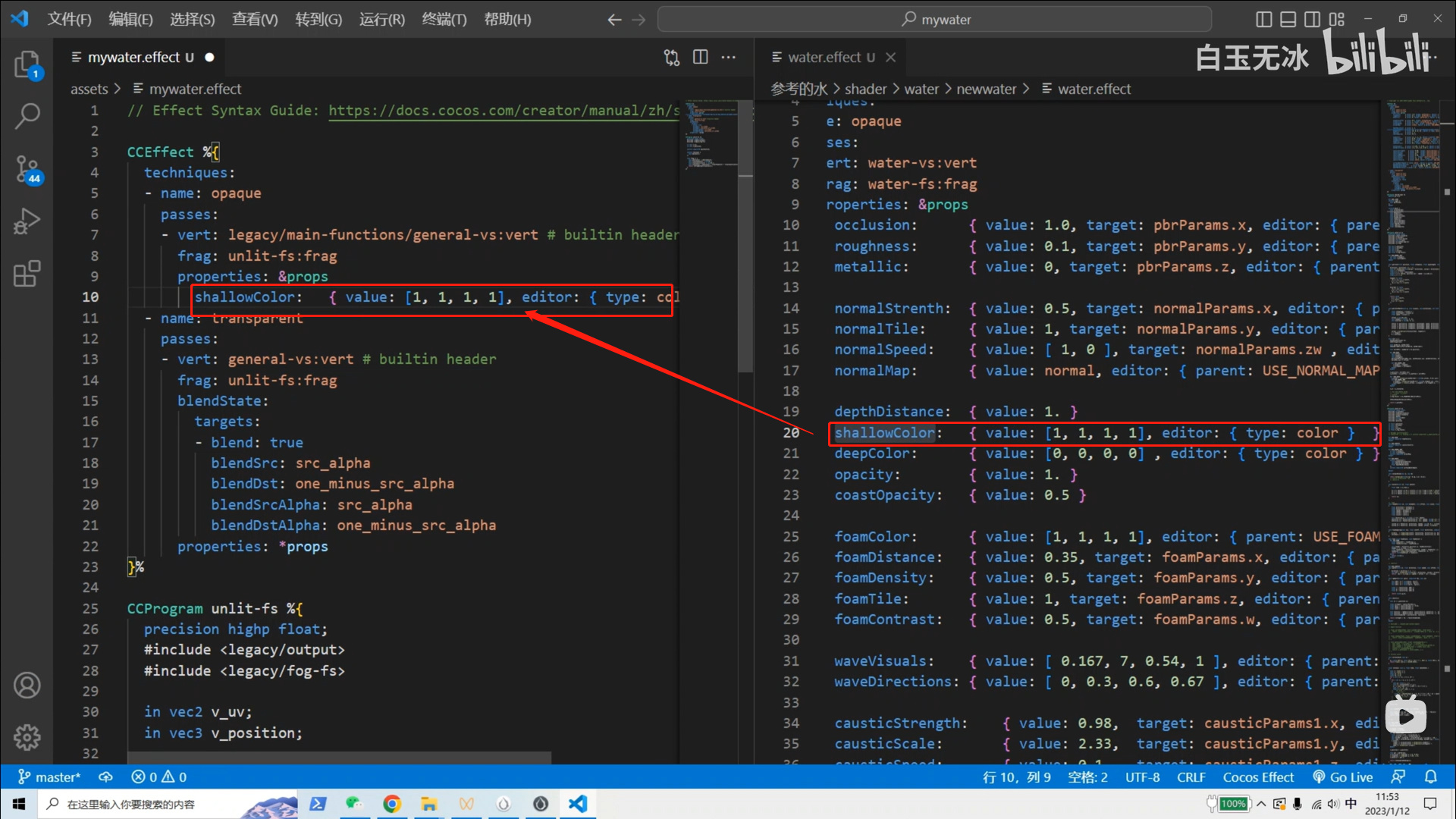

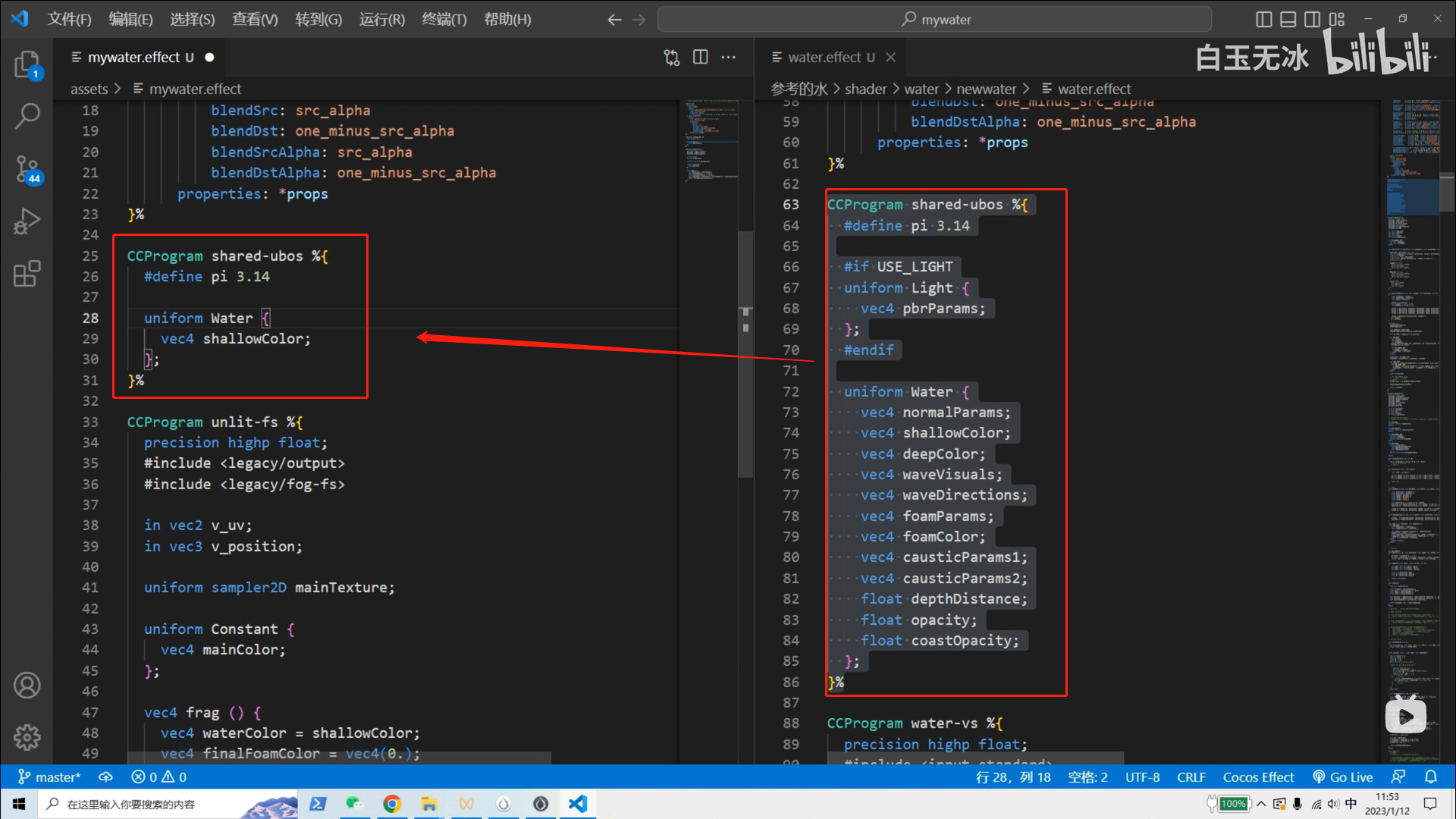

拷贝 属性检查器 面板参数 properties

拷贝UBO。引擎不支持离散声明的 uniform 变量，必须使用 UBO 并保持内存对齐，以避免 implicit padding。

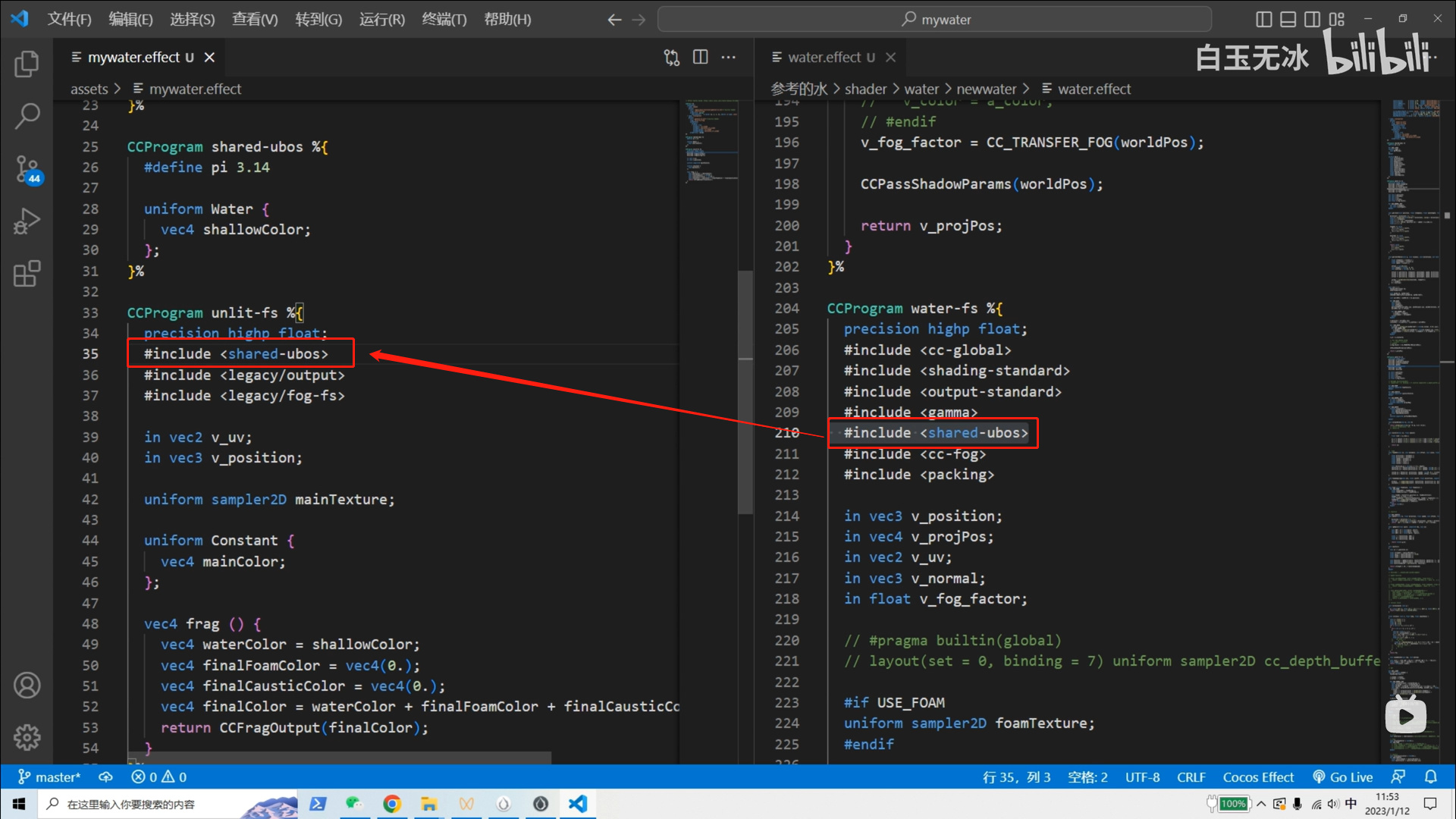

拷贝引用UBO

函数

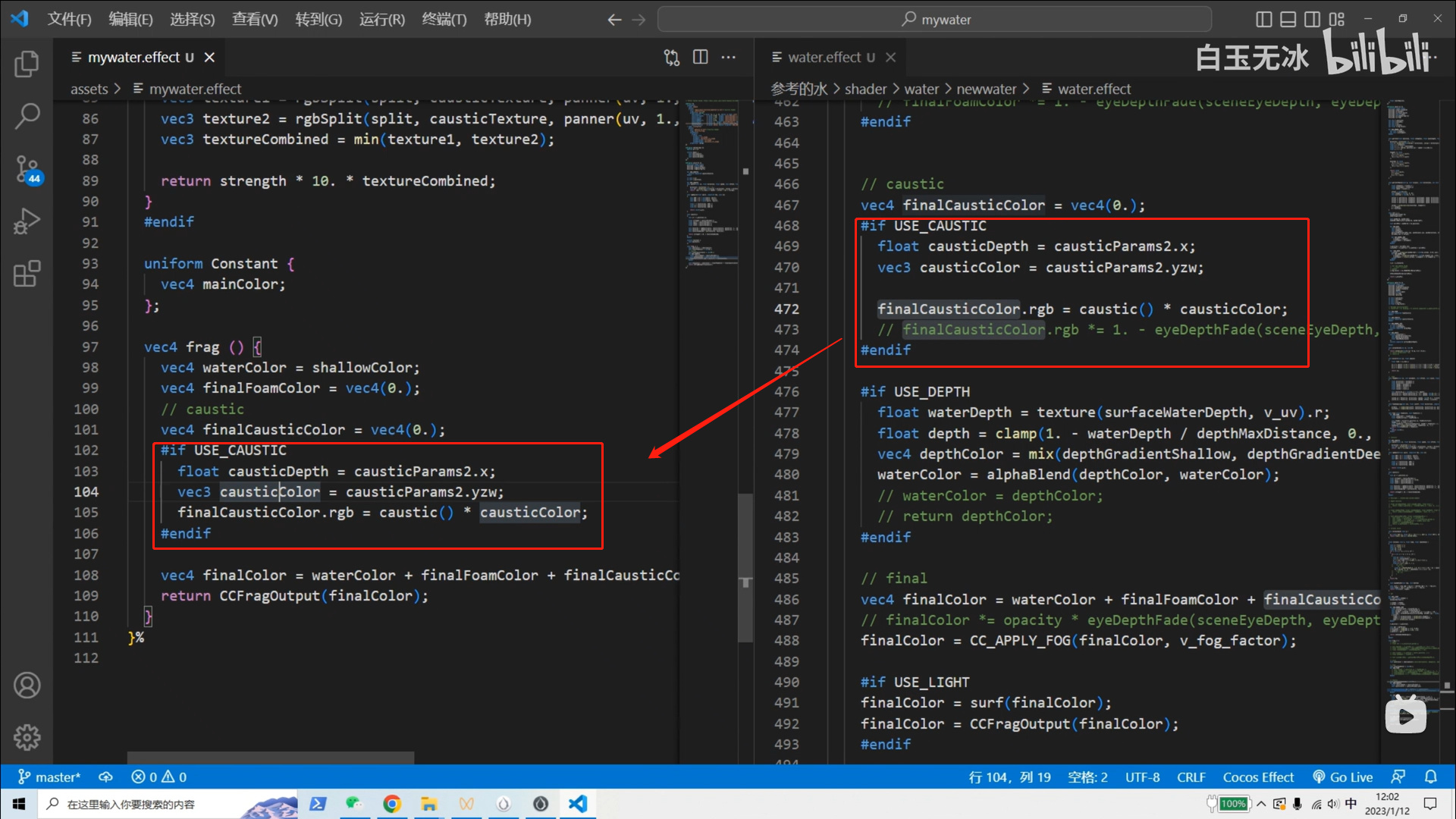

拷贝颜色计算的部分

拷贝相关的全局变量

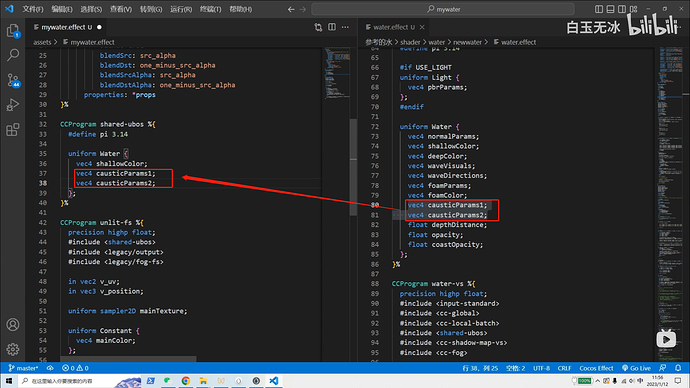

拷贝UBO

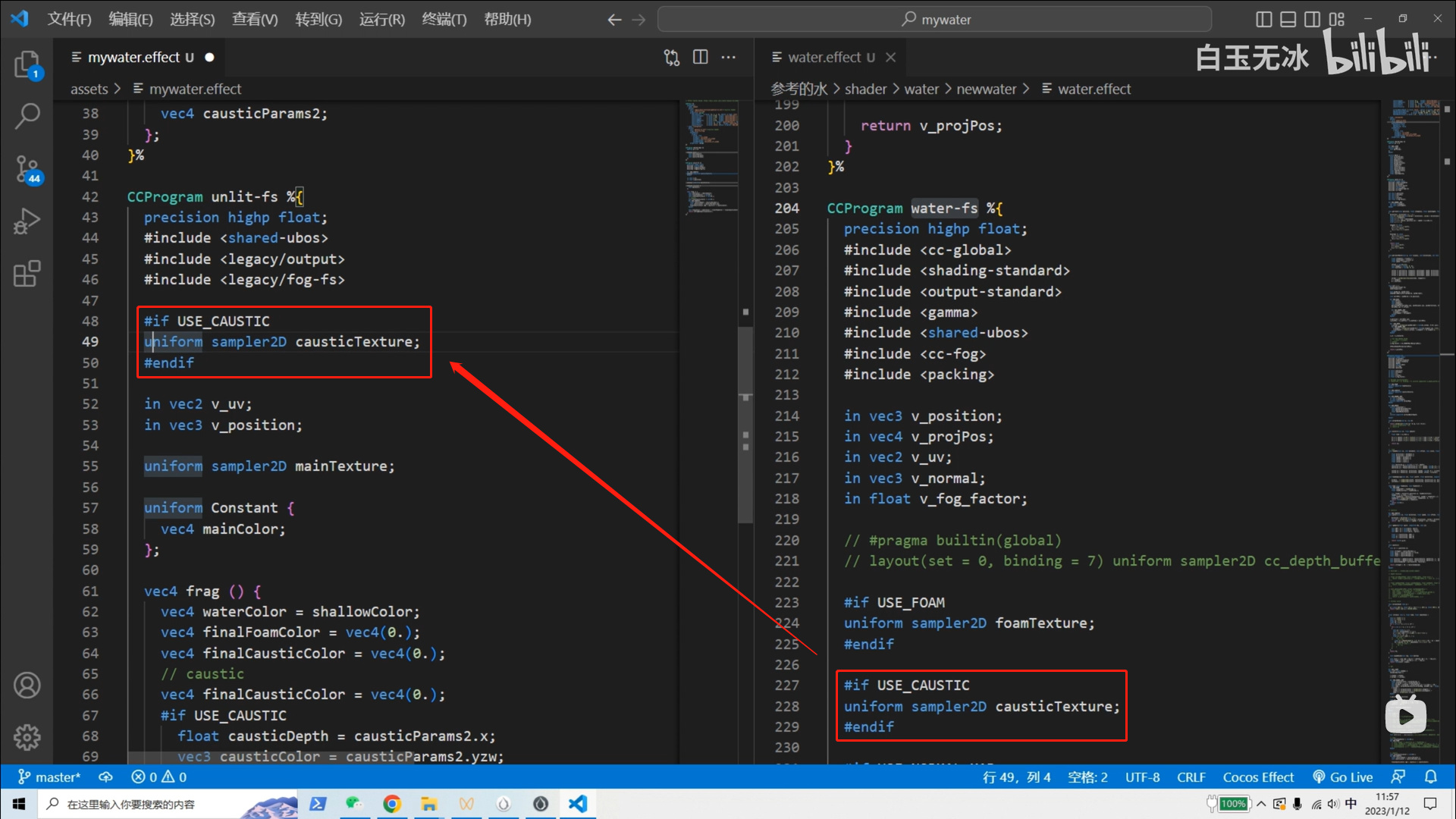

拷贝纹理声明 causticTexture

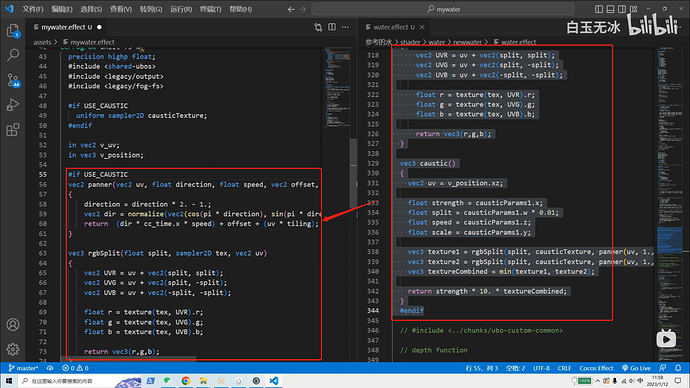

拷贝函数

材质参数

在参考材质中搜索对应的纹理，找到使用的纹理文件

拖入贴图

为材质上贴图

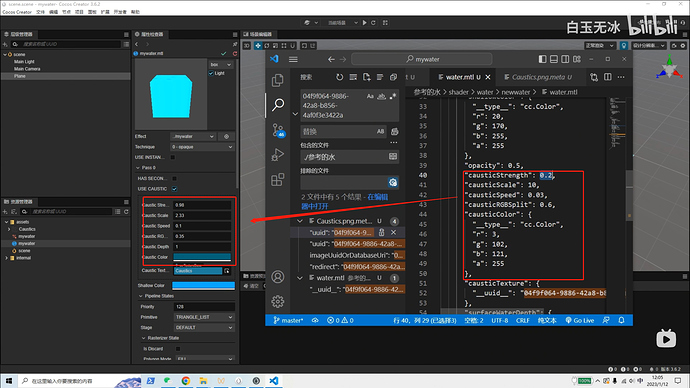

其他参数的拷贝

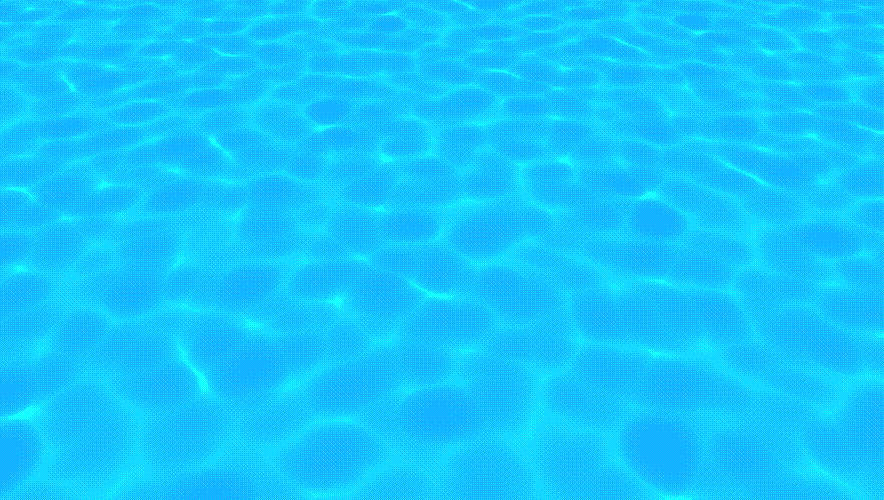

效果

冰

此处是相关资源资料

贴图 Caustics

mywater.effect

// Effect Syntax Guide: https://docs.cocos.com/creator/manual/zh/shader/index.html

CCEffect %{
  techniques:
  - name: opaque
    passes:
    - vert: legacy/main-functions/general-vs:vert # builtin header
      frag: unlit-fs:frag
      properties: &props
        shallowColor:   { value: [0.07843, 0.6667, 1, 1], editor: { type: color }  }
        causticStrength:    { value: 0.2,  target: causticParams1.x, editor: { parent: USE_CAUSTIC } }
        causticScale:       { value: 2.33,  target: causticParams1.y, editor: { parent: USE_CAUSTIC } }
        causticSpeed:       { value: 0.1,   target: causticParams1.z, editor: { parent: USE_CAUSTIC } }
        causticRGBSplit:    { value: 0.35,  target: causticParams1.w, editor: { parent: USE_CAUSTIC } }
        causticDepth:       { value: 1,  target: causticParams2.x, editor: { parent: USE_CAUSTIC } }
        causticColor:       { value: [0.01176, 0.4, 0.47451],   target: causticParams2.yzw, editor: { parent: USE_CAUSTIC, type: color } }
        causticTexture:     { value: white, editor: { parent: USE_CAUSTIC } }
  - name: transparent
    passes:
    - vert: general-vs:vert # builtin header
      frag: unlit-fs:frag
      blendState:
        targets:
        - blend: true
          blendSrc: src_alpha
          blendDst: one_minus_src_alpha
          blendSrcAlpha: src_alpha
          blendDstAlpha: one_minus_src_alpha
      properties: *props
}%

CCProgram shared-ubos %{
  #define pi 3.14

  uniform Water {
    vec4 shallowColor;
    vec4 causticParams1;
    vec4 causticParams2;
  };
}%

CCProgram unlit-fs %{
  precision highp float;
  #include <shared-ubos>
  #include <legacy/output>
  #include <legacy/fog-fs>

  #if USE_CAUSTIC
    uniform sampler2D causticTexture;
  #endif

  in vec2 v_uv;
  in vec3 v_position;

  #if USE_CAUSTIC
  vec2 panner(vec2 uv, float direction, float speed, vec2 offset, float tiling)
  {
      direction = direction * 2. - 1.;
      vec2 dir = normalize(vec2(cos(pi * direction), sin(pi * direction)));
      return  (dir * cc_time.x * speed) + offset + (uv * tiling);
  }

  vec3 rgbSplit(float split, sampler2D tex, vec2 uv)
  {
      vec2 UVR = uv + vec2(split, split);
      vec2 UVG = uv + vec2(split, -split);
      vec2 UVB = uv + vec2(-split, -split);

      float r = texture(tex, UVR).r;
      float g = texture(tex, UVG).g;
      float b = texture(tex, UVB).b;

      return vec3(r,g,b);
  }

  vec3 caustic()
  {
    vec2 uv = v_position.xz;

    float strength = causticParams1.x;
    float split = causticParams1.w * 0.01;
    float speed = causticParams1.z;
    float scale = causticParams1.y;

    vec3 texture1 = rgbSplit(split, causticTexture, panner(uv, 1., speed, vec2(0., 0.), 1./scale));
    vec3 texture2 = rgbSplit(split, causticTexture, panner(uv, 1., speed, vec2(0., 0.), -1./scale));
    vec3 textureCombined = min(texture1, texture2);

    return strength * 10. * textureCombined;
  }
  #endif

  vec4 frag () {
    vec4 waterColor = shallowColor;
    vec4 finalFoamColor = vec4(0.);
    // caustic
    vec4 finalCausticColor = vec4(0.);
    #if USE_CAUSTIC
      float causticDepth = causticParams2.x;
      vec3 causticColor = causticParams2.yzw;
      finalCausticColor.rgb = caustic() * causticColor;
    #endif

    vec4 finalColor = waterColor + finalFoamColor + finalCausticColor;
    CC_APPLY_FOG(finalColor, v_position);
    return CCFragOutput(finalColor);
  }
}%

// 欢迎关注【白玉无冰】 https://mp.weixin.qq.com/s/4WwCjWBtZNnONh8hZ7JVDA

工程

mywater.zip (391.1 KB)
