shader多久没用到，自己都忘了。打算写一个自己学习shader的一个过程。还能帮助不懂的新手。
一.先了解opengl的固定流水线—万丈高楼平地起
流水线三部曲：顶点着色器（vs），光栅化，片元着色器（fs）。（光栅化一般新手应该不用管）
三部曲之一 顶点着色器
cpu会把3D模型的各种数据，传给gpu，这个过程，可以简单认为就是dc，dc是一个复杂的东西。但是这里就这样理解。cpu控制gpu的过程。那么合批，就是你让cpu一次性控制传输多个数据，就只花了一个dc。
顶点着色器四大变换：
几何变换：cocos3.x版本，你看node的属性，只有平移，缩放，旋转，因为几何变换，就只有这个，所以node的属性只有这三个。 其中，有个其次坐标的东西。如果你看不懂，就去看B站的Games-101第三节课。 你会了解 变换矩阵怎么来的，齐次坐标是什么，怎么来的。这个不可能简单的文字就能描述。 有了变换矩阵，就可以从本地坐标得到世界坐标，也能从世界坐标得到本地坐标。 你必须知道这个过程，才能知道vs到底是干了啥，看懂为啥会把模型的坐标再叉乘变换矩阵。

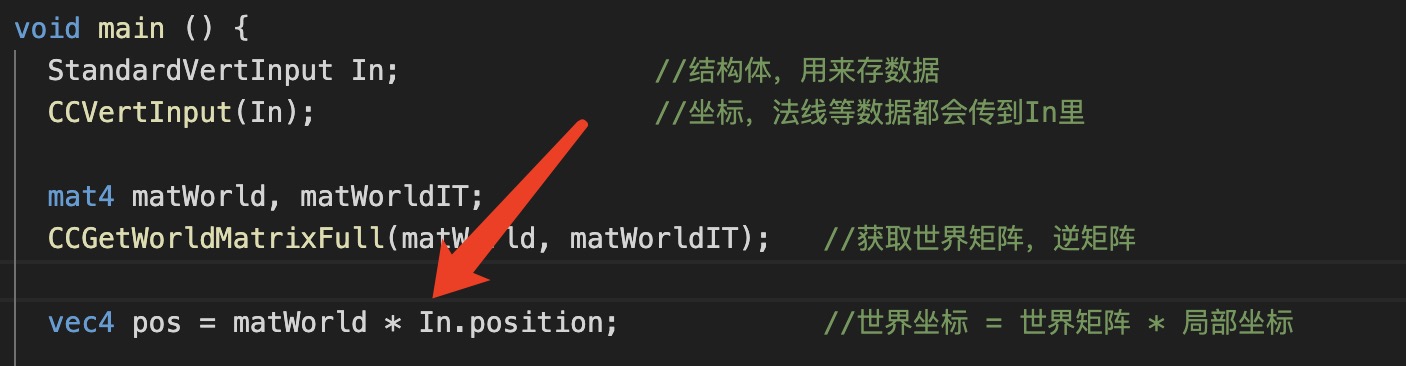

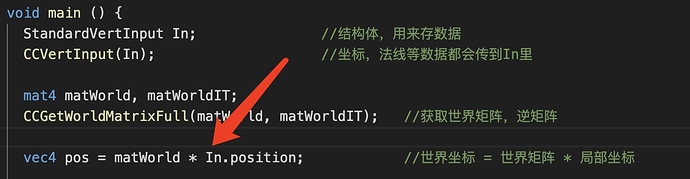

这个截图是cocos的standard effect的源码。这就是你需要知道几何变换的原因
投影变换：这玩意数学知识比几何变换难多了，需要继续看game-101第四节课（很难），看不懂也能写shader。这里主要是控制了近，远平面，如何裁剪，正交投影，透视啊。
通过几何变换，我们得到了世界坐标，然后世界坐标*投影矩阵，就可以得到投影坐标
裁剪：一般不用管，opengl都没怎么提供裁剪的api，理解为得到摄像机看到的部分。
投影坐标*裁剪矩阵，就得到裁剪坐标
视口变换：这个应该是为了封装适配硬件，显示器的长宽比例不一样，这里就通过视口变换。
四大变换看了估计还是一脸懵逼。
懵逼就直接看代码

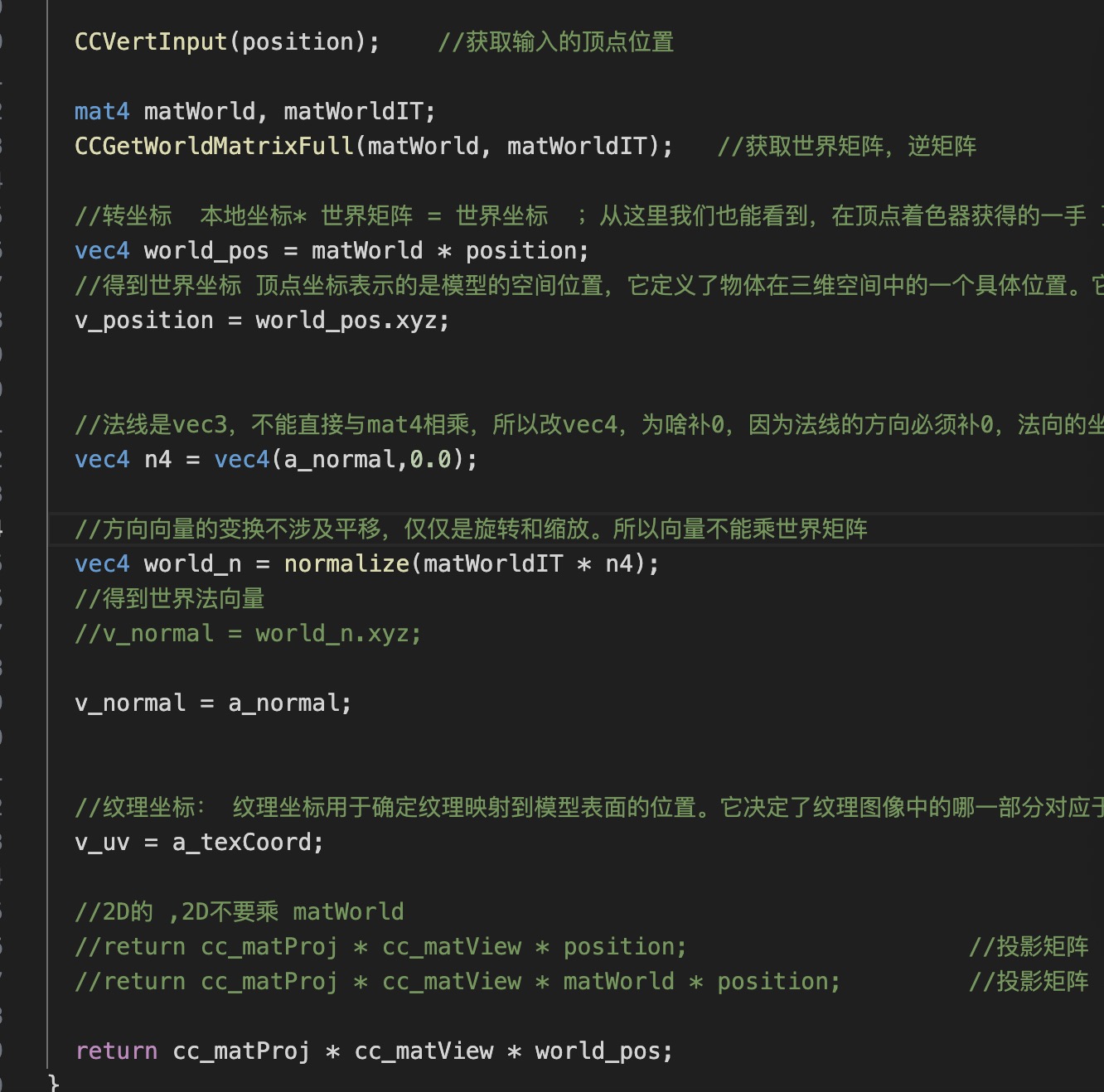

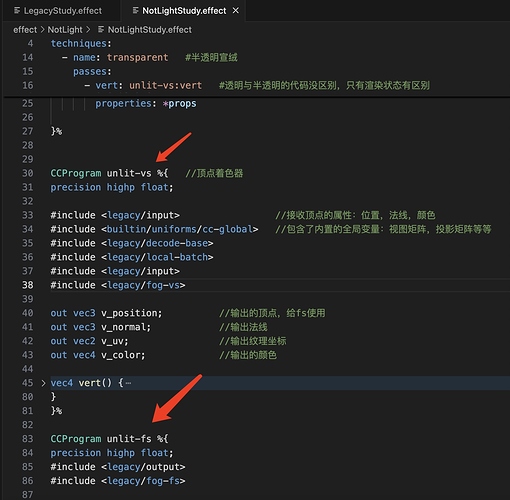

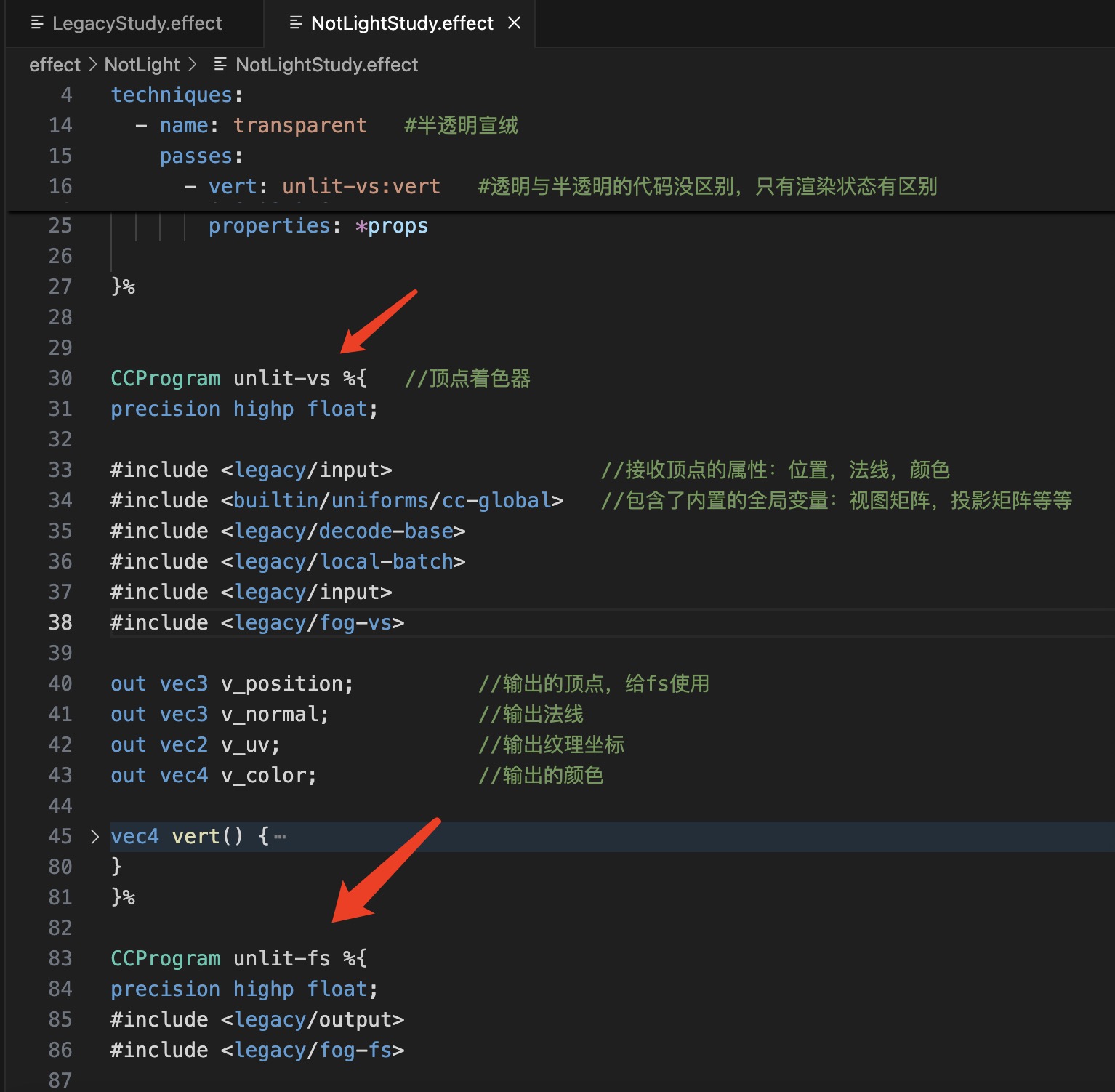

这是coco3.x无光照的vs-effect，包含了主要的源码，基本上，顶点着色器，就是处理顶点的坐标
这里代码做的事情，就是在 把本地坐标 变成裁剪后的 坐标

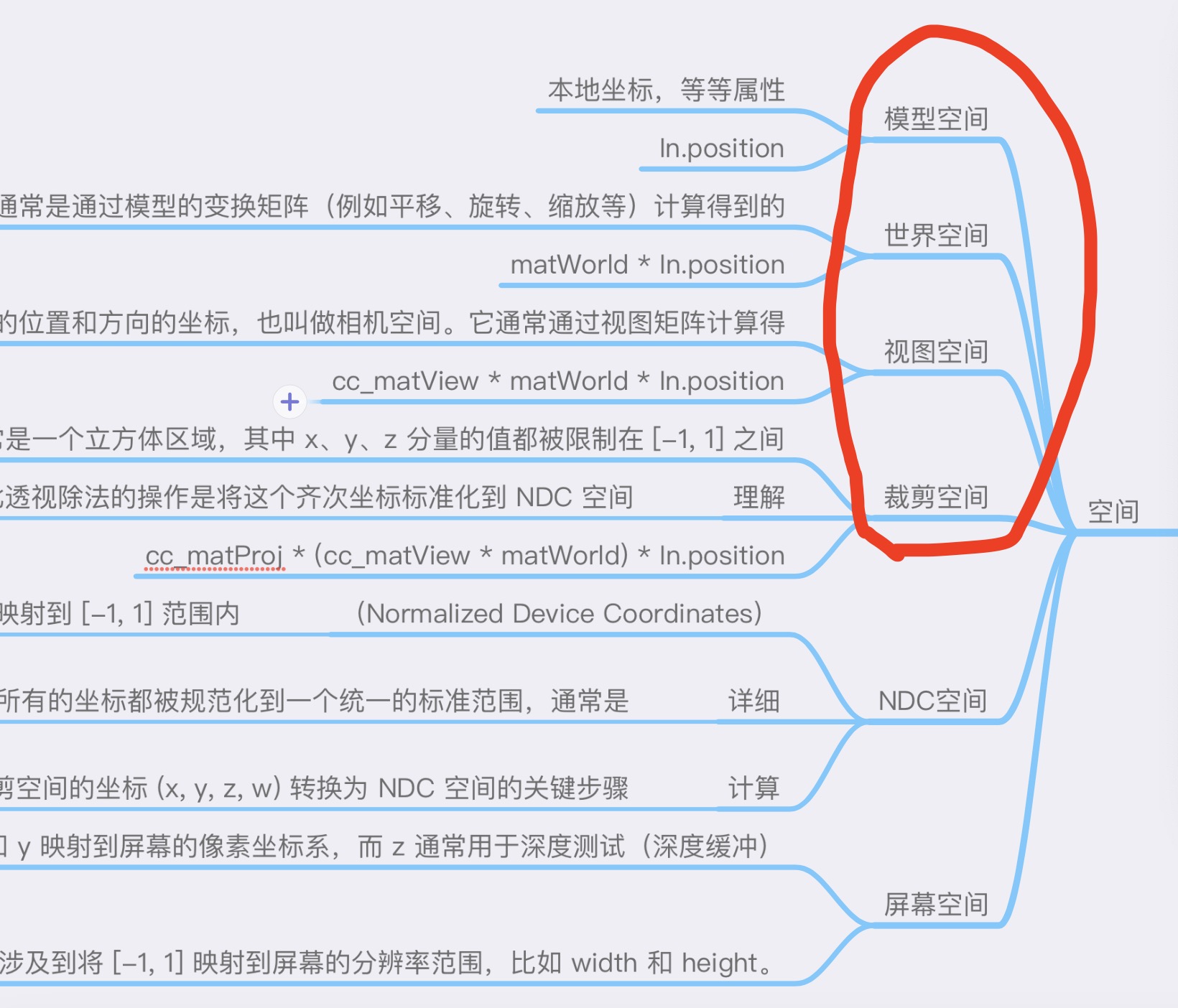

总结一下，顶点着色器干的事情
从模型空间（本地坐标） 得到了裁剪坐标。 至于后续再变成ndc坐标，最后成为屏幕上看到，从源码上看，就不是顶点着色器该干的事情。
//----------
上面看得到的代码是无光照代码。
那么如何得到光照呢？
在固定流水线里，因为在计算顶点的坐标，法线，所以直接在顶点着色器里计算量光照。
因为光照必须要用到法线数据（因为光要照在一个平面上，那肯定要知道平面的方向，而法线就是平面的方向），所以传统的固定流水线，光照计算就在vs里面进行。
光照 = 环境光 + 漫反射 + 镜面反射 。
由于这里只简单讲，复杂了，用文字你也看不懂。
我的总结：光 ，就是一种颜色； 假设是红色 。 光照，就是通过法线，摄像机角度等，给每个顶点“加权平均”这个颜色，至于这个加权平均的过程，你需要自己去看光照模型

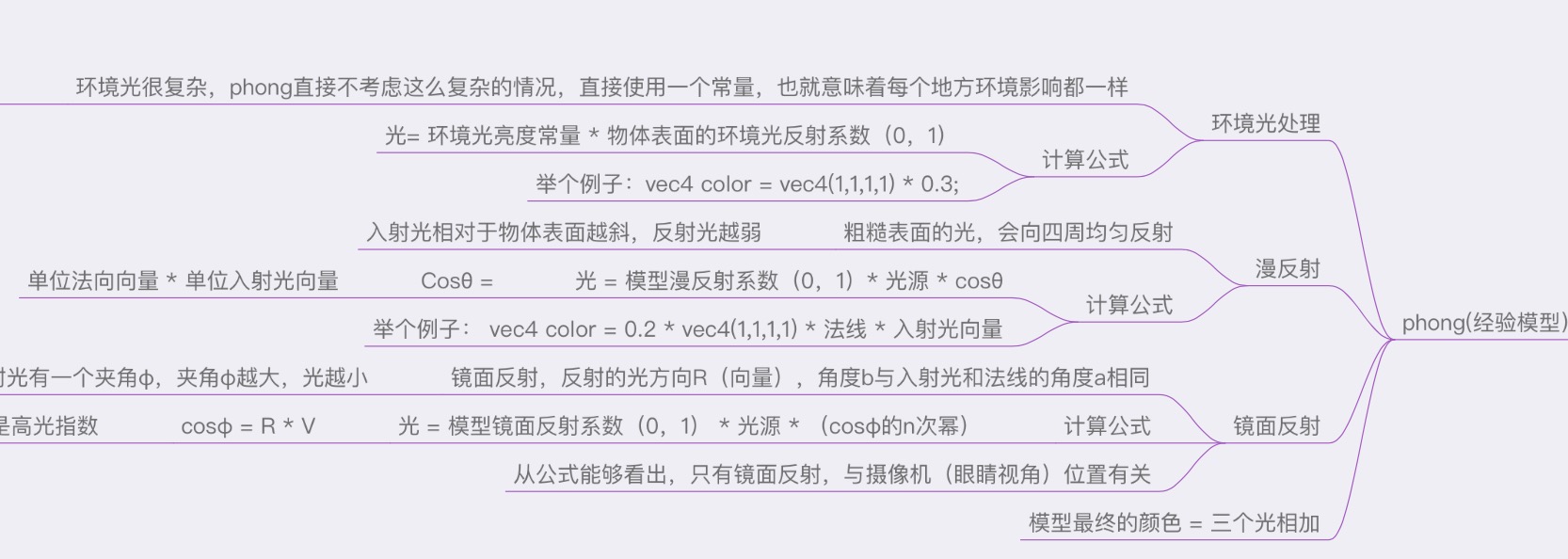

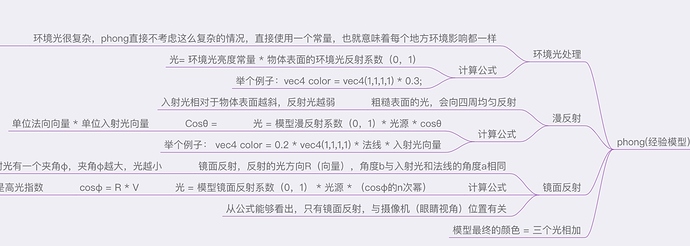

自我总结的一个简单光照明模型（现在的standard光照模型，比这个难多了）
现在的shader，光照都放在了片元着色器里，因为用到的数据都在fs里面。
有哪些数据呢，比如法线贴图，为啥要用法线贴图，模型的凹凸感，是光照的结果，那么凹凸感是需要计算法线的的，这个过程很麻烦。最重要的是，你的模型必须是凹凸的，才能计算出来法线->从而计算光照。那么模型的面数就非常多，面数多就会卡。于是有了法线贴图。
法线贴图告诉gpu：你不要去计算模型的法线，你直接用我给你的法线数据。于是一个没有凹凸感的模型，也能显示凹凸感。

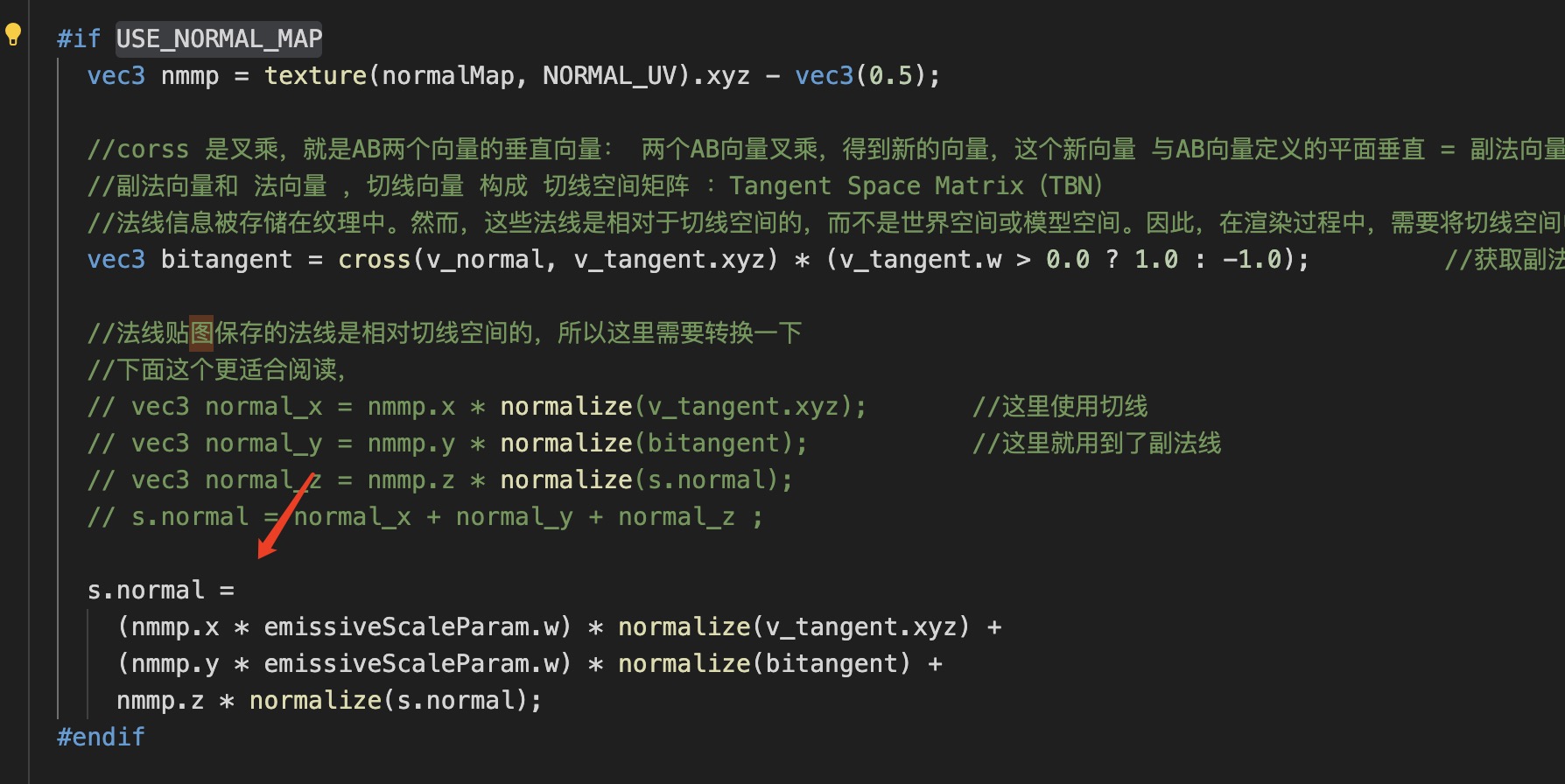

看代码，正常情况，我们是通过模型计算法线，而这里，USE_NORMAL_MAP
就是告诉gpu，我使用法线贴图，你就不用去计算法线了。直接读取我们的法线数据,拿去计算光照
//-----------------------------------------------顶点着色器总结--------------------------------------------//
在无光照的情况下，这小子就干了一件事情：把本地坐标->裁剪坐标
通过坐标*各种矩阵得到
三部曲之二：光栅化
光栅化要处理的东西：计算顶点占据了哪些像素，顶点内的像素颜色。在vs的时候计算的是顶点的光照颜色，但是一个面片有多个像素，像素的颜色并没有计算。光栅化一般就去计算哪些像素属于这个面片内，哪些是面片外。这都是自动处理的，不管。
暂时就这样就行了。
三部曲之三：片元着色器 fs （三大缓冲区 + 四大测试 ）
三大缓冲区：
在fs里，会对每一个像素进行处理。所以我们shader大多情况都在写fs
首先，所有的数据，都会放入一个缓存—帧缓存吧
你的显示器，每次刷新界面（一秒钟60次），每次都是从这个帧缓存区取到数据
帧缓存又细分：颜色缓冲区（rgba） ， 深度缓冲区 ， 模版缓冲区
颜色缓冲区：这个好理解，一个图片的颜色都在这里了。所以：一张图片所占据的内存怎么计算？ 一个图片 1024 * 1024 ，假设一个r通道，用8位来存颜色，所以2的8次方 = 255 。 你平时用的cocos，一个图片的颜色通道，填写的就是0-255，这就是255的来源，2的8次方。
光一个通道8位，那么4个通道就是 32位。 一个字节是8位，所以4个通道就是 4个字节
所以一个1024 x 1024 的图片，大小 = 1024 x 1024 x 4 个字节 ，而 1024 = 1k , 1m = 1024 k,所以这张图片的大小就是4m。 这个4m就必须让在gpu的显存中。
深度缓冲区：3d世界里，因为有前后的物体，前面的物体，会挡住后面的物体，所以gpu怎么知道，到底要显示谁呢，这就需要深度缓冲区，来存储颜色的深度（z-buffer算法）
因为有gpu是从缓冲区拿数据，所以每次都应该清除。当你用cocos的camera的时候，有个选项，清除颜色，还是清除深度，就是对应的控制这两个缓冲区，如果不清除，就会叠加。
模版缓冲区：这个咋理解呢，功能像 Mask，就是在 模版内的颜色，才会渲染，模版外的颜色，是不会渲染的。作用就是用来过滤的。
四大测试：i
gpu显示东西，从缓冲区拿数据，但是我们数据放入缓冲区之前，要进行测试，通过了才能放进去

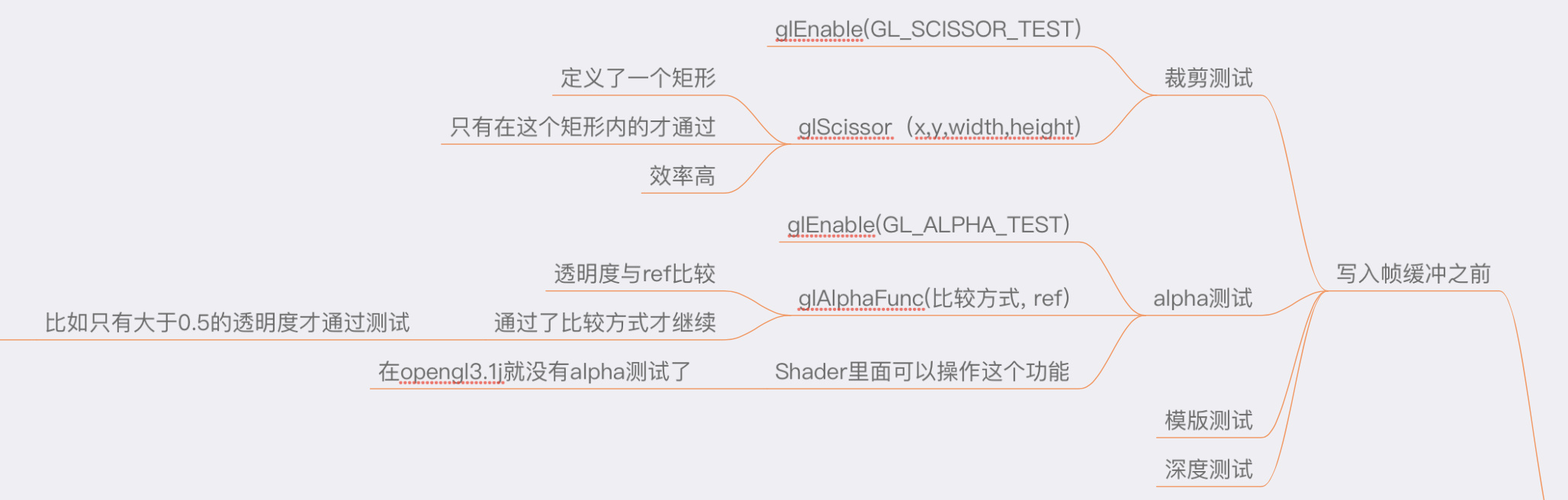

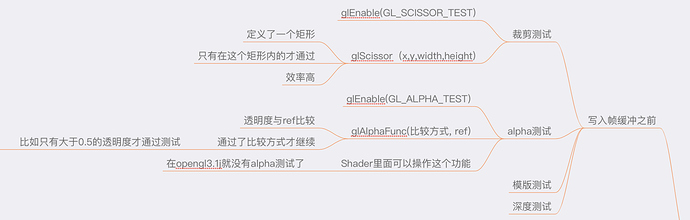

直接看图把，模版测试和裁剪测试我也说不清楚，alpha测试现在只在shader手动操作
alpha测试，就是rgba的a通道，透明度，如果你的透明度低于设置的值，就不会通过测试

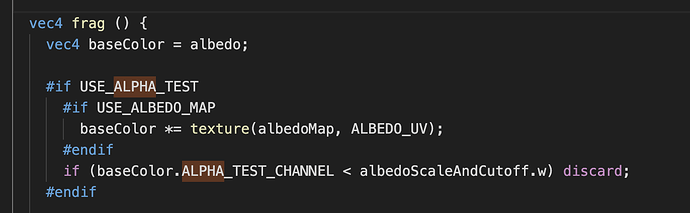

直接看源码
源码 if (baseColor.ALPHA_TEST_CHANNEL < albedoScaleAndCutoff.w) discard;
低于设定，直接discard，discard就是gpu就不绘制它了。
深度测试就是，颜色有个“Z‘值，低于这个值的也不会显示，这些理论，不会让你直接就能写shader，但是能帮助你看懂这个shader，为啥这里要加这些代码

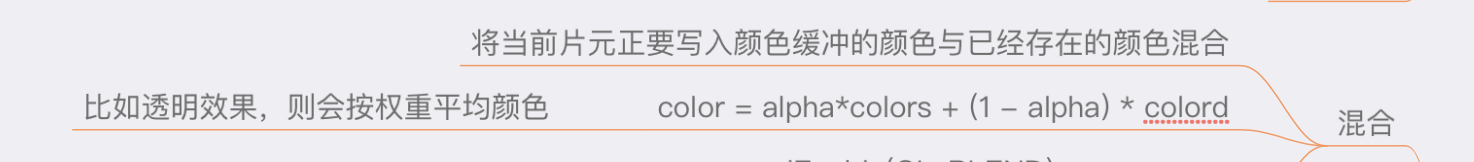

再补一个 透明度 ，透明和不透明等之间重叠，颜色是如何显示的
好了，简单的一个opengl 固定的渲染流水线就这样，目前这个过程，是为了看shader，哪一行代码，为啥出现在这里，是这个流水线哪个部分的过程。
//---------------------------------------fs总结
fs对每一个像素进行处理，经过四大测试，三个缓冲区。
后续讲讲简单的 effct 怎么写
后续等更新
ps：有错误的地方，欢迎指出。
//-----------------------------------------------------------------------------------------------------------------

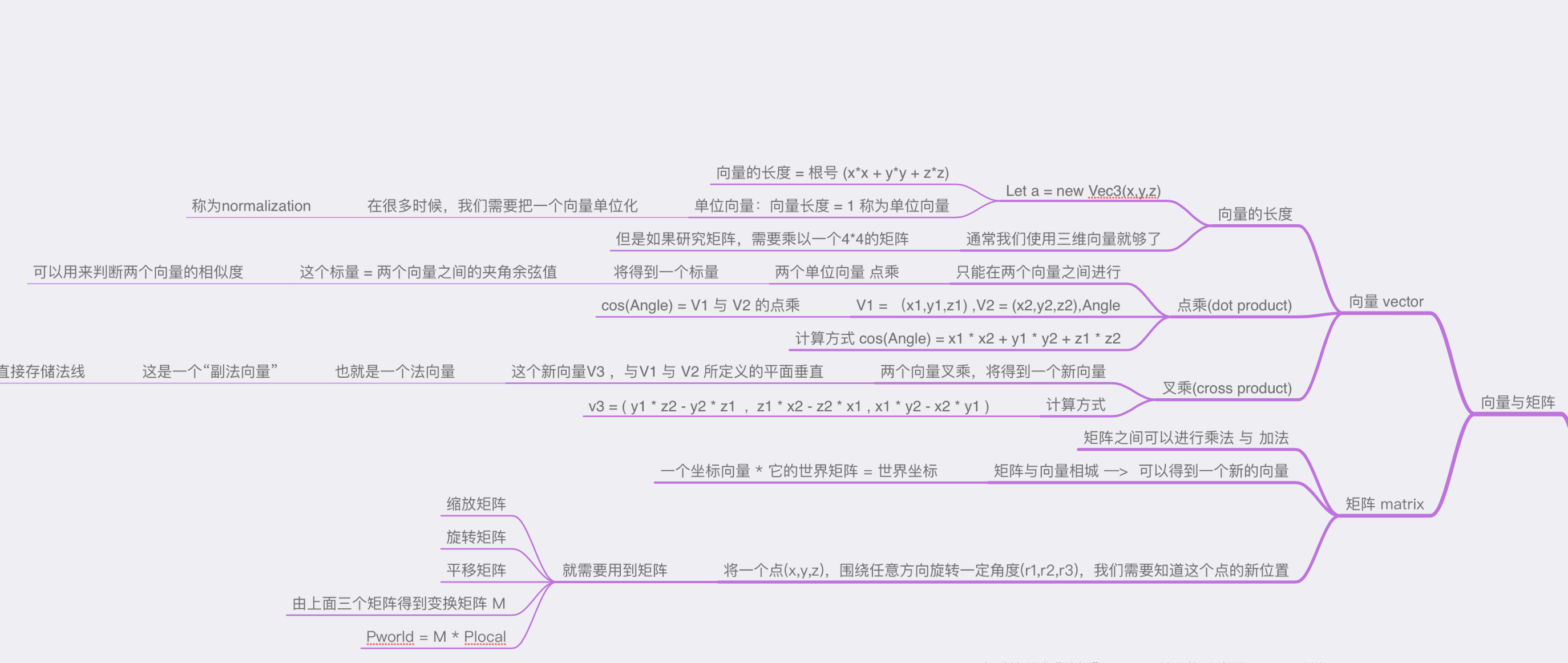

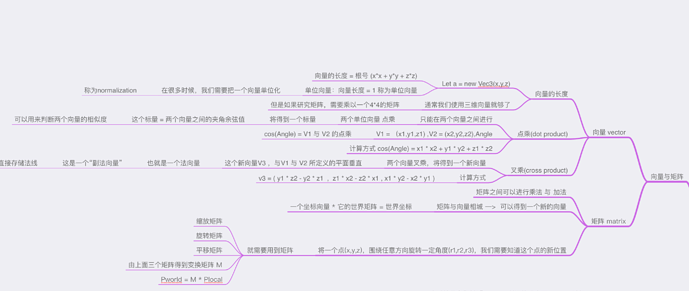

数学知识补充
//-------------------------------------------------------3.8.x shader编写----------------------------------------------------
2D的描边
//我的设计：什么是边缘?就是 自己这个点是透明的，而“邻居”不是透明的，说明自己是 “边缘”，是边缘就给自己设置成边缘的颜色
上代码

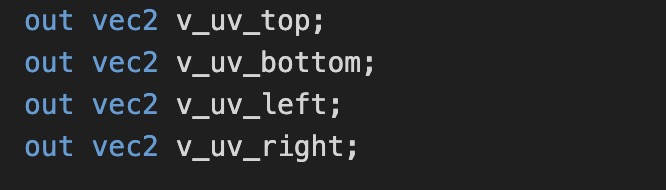

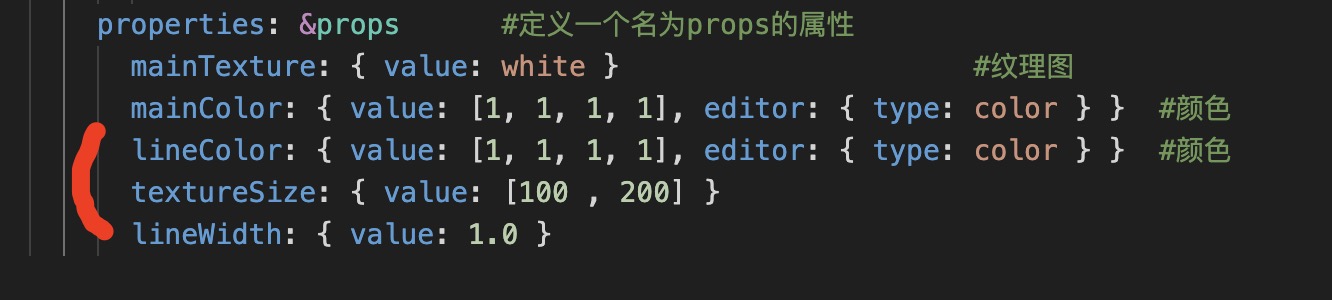

加几个常量

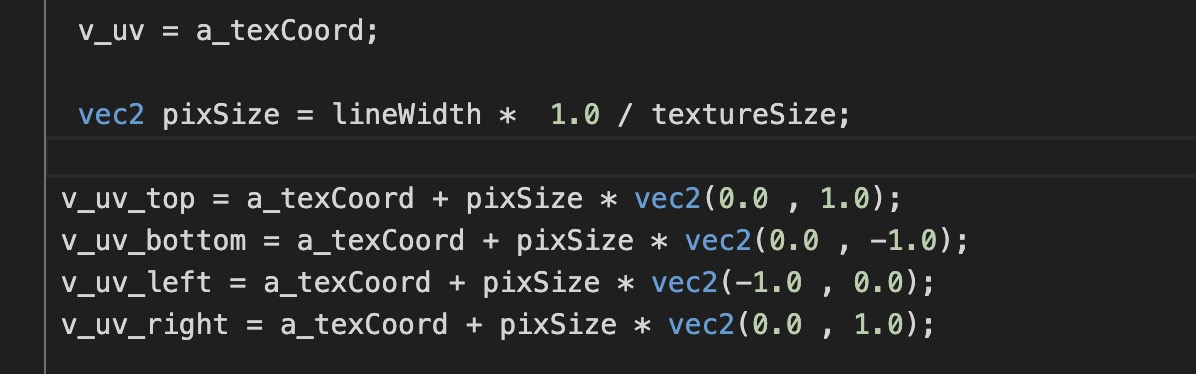

然后获取“邻居的顶点”，这里只获取上下左右，也可以再加入4个点（上左，上右，，，，）

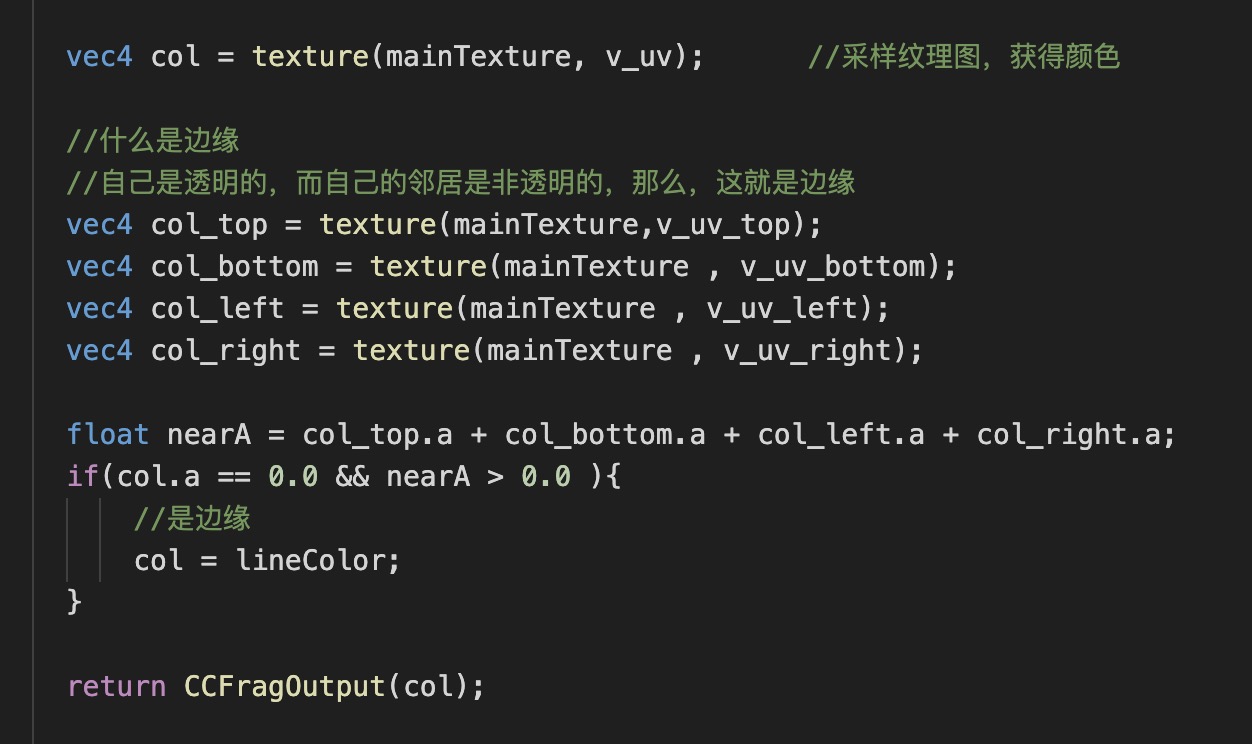

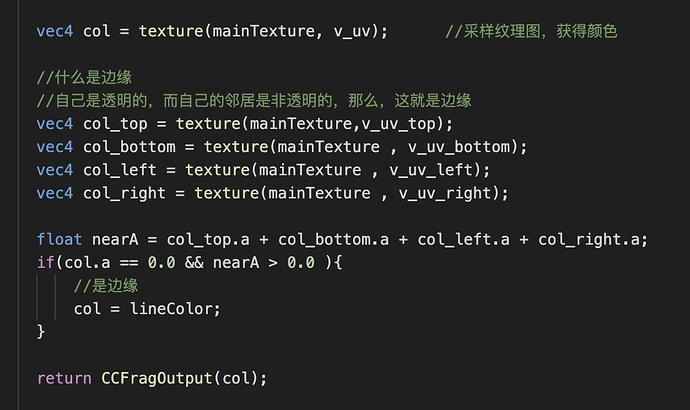

最fs里面判断一下

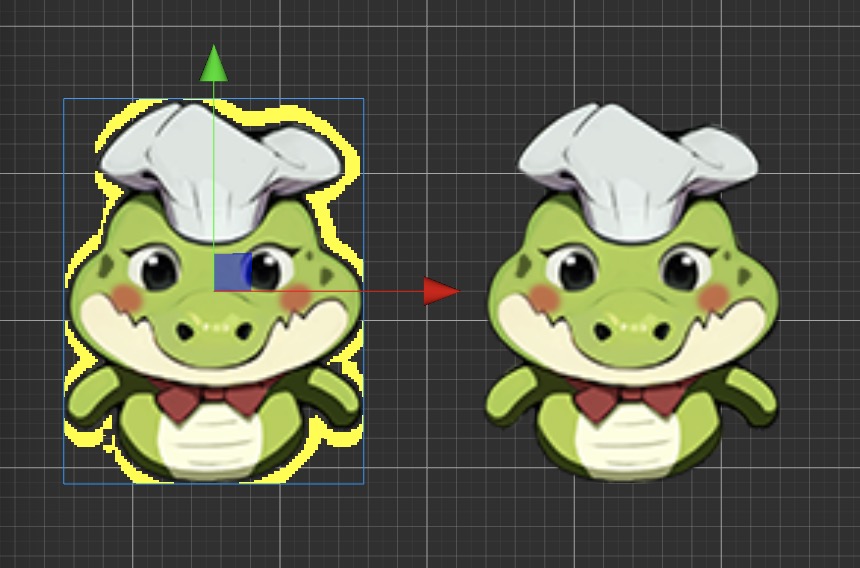

最终效果
加入8个点应该效果更好，还有就是这个
完成代码看仓库https://gitee.com/xiao_shuai1973/demo-free
