CurveTexture2D 可编辑曲线纹理组件 实现原理小分享
1. 插件简介
CurveTexture2D 组件插件的开发来源于经典的 2D 横版赛车游戏《登山赛车》（Hill Climb Racing），以及独立游戏《Old Man’s Journey》。在这类游戏中，地形通常由平滑的曲线构成，玩家驾驶车辆或操控角色在各种起伏的地形上探索。正好 CocosCreater 发布了体验大幅提升的 3.8.6 版本,那就实现一个吧。
登山赛车
回忆之旅/Old man’s journey
提前体验功能： Cocos Creator | flashfin_CurveTexture2D
B 站简单使用视频： https://www.bilibili.com/video/BV1Xb5KzZEQD
插件商店地址（3.x 版本）： Cocos Store
插件商店地址（2.4.x 版本）：Cocos Store
2. 主要功能与应用场景
主要功能
-
曲线地形编辑：通过可视化控制点，快速绘制和调整地形轮廓。
-
自动曲线细分：采用 Catmull-Rom 样条算法，实现地形曲线的平滑插值。
-
Mesh 自动生成：根据曲线自动生成可用于渲染的 Mesh 数据，支持不同渲染模式（竖直/切线）。
-
UV 映射与纹理支持：支持自定义地形纹理，自动计算 UV 坐标，实现地形贴图平铺或拉伸。
-
物理碰撞体同步：可一键生成与地形形状一致的 2D PolygonCollider2D，方便物理交互。
-
编辑器可视化扩展：支持在 CocosCreator 编辑器中实时预览和调整地形，提升开发效率。
-
多节点同步：支持地形数据在多个节点间同步，便于复杂场景的地形复用。
可以使用在
-
2D 横版赛车、摩托、滑雪等需要曲线地形的游戏。
-
2D 跑酷、冒险、动作等需要自定义地形的项目。
-
需要动态生成或编辑地形的关卡编辑器工具。
-
其他任何需要高自由度 2D 曲线地形的 CocosCreator 项目。
3. 组件属性详解
CurveTexture2D 组件暴露了丰富的属性，方便使用者灵活配置数据。以下为主要属性说明：
-
同步模式 (syncOnOff, syncTarget) 是否自动实时同步另一个节点的细分数据，实现多节点地形复用。
-
渲染属性
-
渲染模式 (renderMode) 支持竖直模式（VERTICAL_MODE）和切线模式（TANGENT_MODE），影响地形厚度和贴图方式。
-
渲染纹理 (spFrame) 地形使用的主纹理，支持自定义贴图。
-
渲染厚度 (thickness) 地形的厚度，0 表示自动使用纹理高度。仅竖直模式下可调。
-
渲染偏移 (offset) 地形整体的渲染偏移量。
-
纹理上下反转 (updownFix) 贴图渲染方向是否上下反转。
-
透明度阈值 (alphaThreshold) 处理带透明通道纹理时的透明度阈值。
-
细分点数量 (smoothness) 控制每两控制点之间的曲线细分数量，数值越大曲线越平滑。
-
-
控制点属性
-
控制点 (controlPoints) 编辑地形轮廓的关键点，可在编辑器中可视化拖动。
-
控制点显示/隐藏 (gizmoVisibleOnOff) 是否在编辑器中显示控制点辅助图形。
-
控制点纹理 (gizmoTag) 控制点的可视化 SpriteFrame 资源。
-
控制点颜色 (gizmoColor) 控制点 Gizmo 的颜色。
-
运行时编辑 (editWhenRun) 是否允许在运行时编辑控制点。
-
是否在 x 轴方向排序(sortInXDirection) 是否在 x 方向上自动排序。
-
-
物理属性相关
-
同步生成物理属性 (physcisOnOff) 是否自动生成与地形一致的 PolygonCollider2D。
-
物理碰撞器厚度 (physicsThickness) 物理碰撞体的厚度，0 表示自动使用纹理高度。
-
物理碰撞器偏移 (offsetCollider) 物理碰撞体的偏移量。
-
通过合理配置上述属性，可以满足绝大多数 2D 曲线地形的制作需求。
4. 用到的引擎自带的组件
-
MeshRenderer：负责将 Mesh（网格）渲染到场景中。通过设置 Mesh 数据和材质，可以实现自定义的地形外观。（官方介绍）
-
Mesh：包含顶点、UV、法线、索引等信息的数据结构，是地形渲染的基础。
-
PolygonCollider2D：用于同步生成与地形形状一致的碰撞体，实现物理交互。

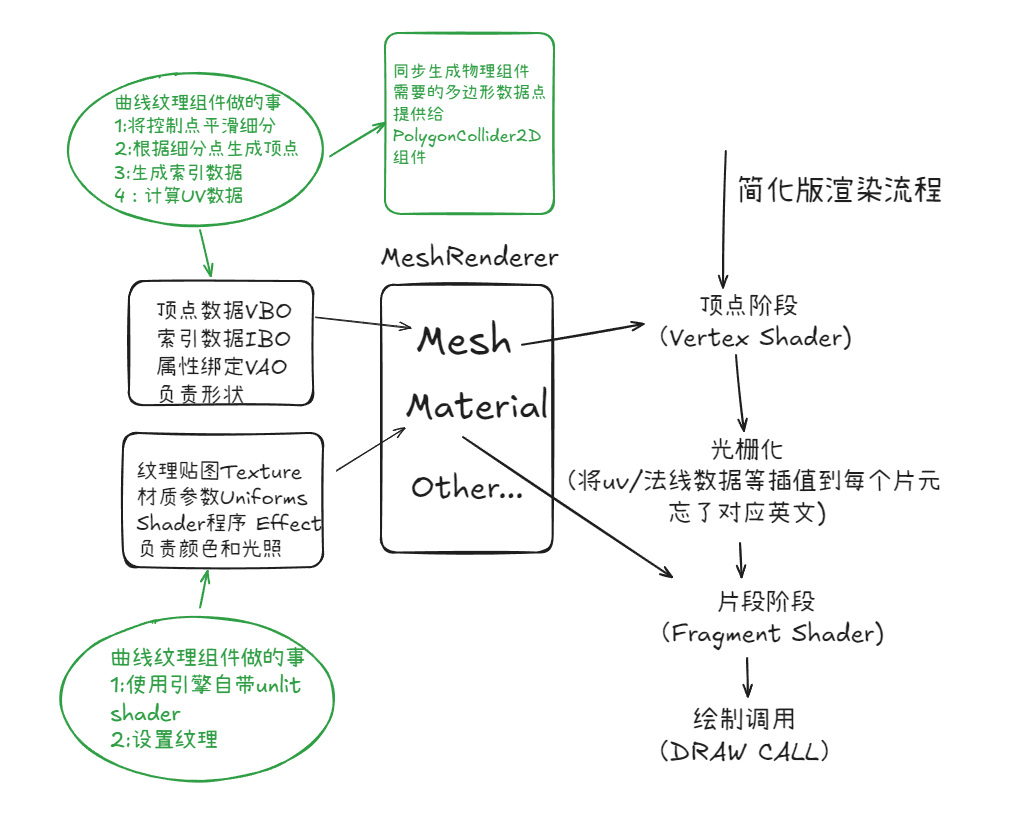

使出了我仅有的绘画功底，简单描述了这个组件(我)做了什么(绿色部分)：
5. 控制点编辑与曲线平滑细分

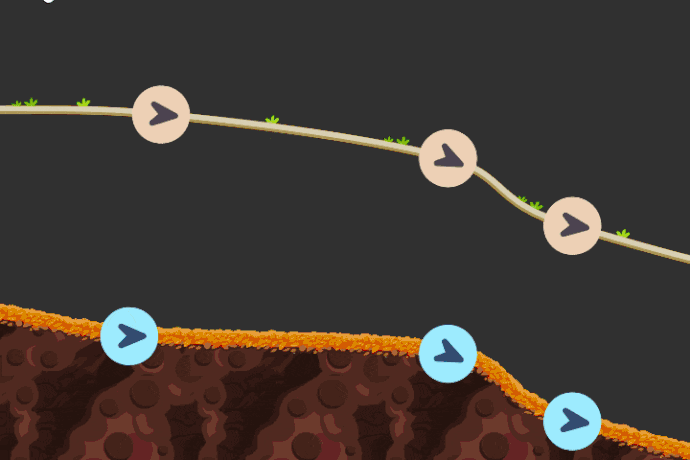

控制点编辑
-
在编辑器中，每个控制点以可视化 Gizmo 节点的形式展示，支持拖拽、增删和排序。
-
支持 X 轴方向自动排序，避免控制点交叉导致地形异常。
-
控制点的颜色、纹理可自定义，提升编辑体验。

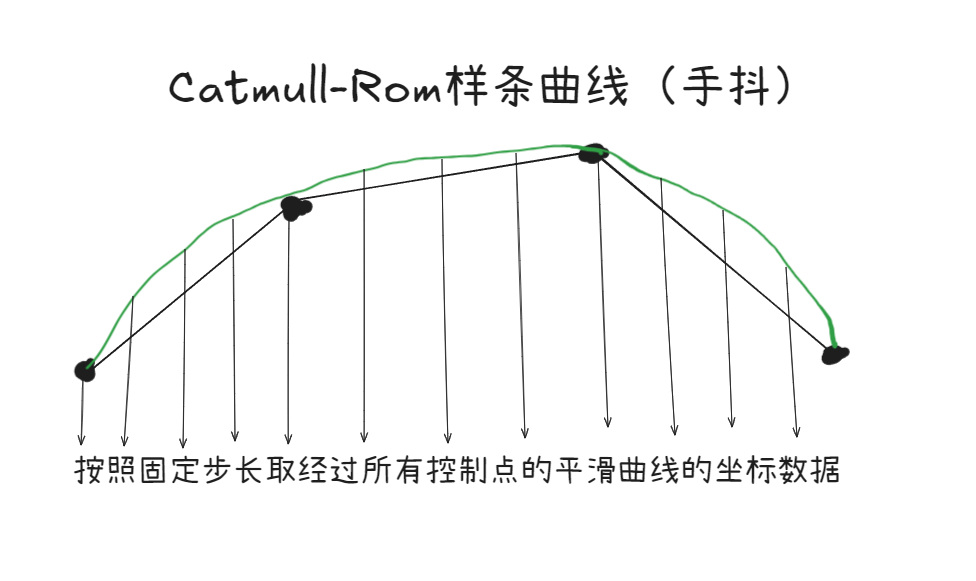

曲线平滑细分功能
-
插件采用 Catmull-Rom 样条曲线对控制点进行插值，生成平滑的地形轮廓。
-
每两控制点之间可自定义细分点数量（smoothness），数值越大曲线越平滑。
-
对于仅有两个控制点的情况，采用线性插值，保证地形连续性。
我的绘画还是有点功底的
核心代码片段：控制点细分与插值
private _generateSegmentVertex(seg_count: number = 8) {
this._vertexesSegment.length = 0;
const points = this._controlPoints;
const pointCount = points.length;
if (pointCount < 2) {
if (pointCount === 1) {
this._vertexesSegment.push(points[0].clone());
}
return;
}
if (pointCount === 2) {
const p0 = points[0];
const p1 = points[1];
const dist = p0.clone().subtract(p1).length();
let seg = seg_count;
while (seg > 1 && dist / seg < this._minSegmentLength) {
seg = Math.floor(seg / 2);
}
this._vertexesSegment.push(p0.clone());
const step = 1 / seg;
for (let i = 1; i < seg; i++) {
const t = i * step;
this._vertexesSegment.push(p0.clone().lerp(p1, t));
}
this._vertexesSegment.push(p1.clone());
return;
}
// 使用Catmull-Rom样条平滑插值
const paddedPoints: Vec3[] = [];
paddedPoints.push(points[0].clone().add(points[0].clone().subtract(points[1])));
paddedPoints.push(...points);
paddedPoints.push(points[pointCount - 1].clone().add(points[pointCount - 1].clone().subtract(points[pointCount - 2])));
for (let i = 0; i < pointCount - 1; i++) {
const p0 = paddedPoints[i];
const p1 = paddedPoints[i + 1];
const p2 = paddedPoints[i + 2];
const p3 = paddedPoints[i + 3];
if (i === 0) {
this._vertexesSegment.push(p1.clone());
}
const dist = p1.clone().subtract(p2).length();
let seg = seg_count;
while (seg > 1 && dist / seg < this._minSegmentLength) {
seg = Math.floor(seg / 2);
}
const step = 1 / seg;
for (let j = 1; j <= seg; j++) {
const t = j * step;
const interpolatedPoint = this._catmullRom(p0, p1, p2, p3, t);
this._vertexesSegment.push(interpolatedPoint);
}
}
}
细分点去重与异常处理
-
插值后自动去除重复或异常点，保证地形数据稳定。
-
过滤掉非有限数值和零点，避免渲染和物理异常。
核心代码片段：去重与过滤
for (let i = this._vertexesSegment.length - 1; i > 0; i--) {
if (isCloseToVec3(this._vertexesSegment[i], this._vertexesSegment[i - 1], 2)) {
this._vertexesSegment.splice(i, 1);
}
}
this._vertexesSegment = this._vertexesSegment.filter((v) => isFinite(v.x) && isFinite(v.y) && (v.x !== 0 || v.y !== 0));
6. Mesh 生成与 UV 映射
Mesh 顶点与三角形索引生成
-
根据细分后的曲线点，结合渲染模式（竖直/切线），自动生成 Mesh 顶点。
-
竖直模式下，每个曲线点向下生成厚度顶点，切线模式下则沿法线方向生成厚度顶点。
-
顶点按三角形顺序组装，形成完整的地形 Mesh。

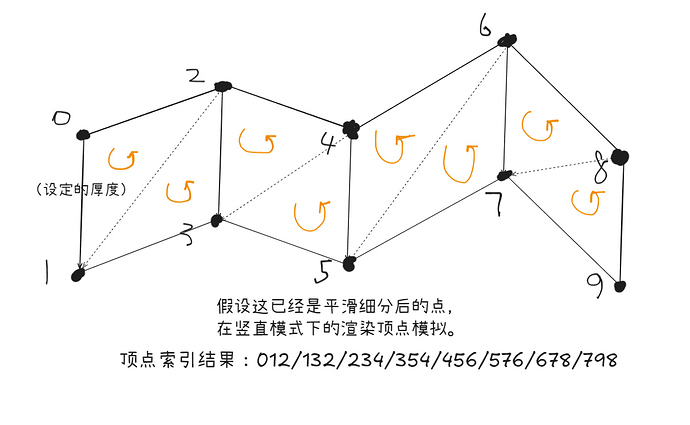

代码片段：Mesh 顶点生成（竖直模式）
if (this._renderMode == TerrainRenderMode.VERTICAL_MODE) {
for (let index = 0; index < temp.length - 1; index++) {
const item1 = temp[index];
const item2 = temp[index + 1];
const item1_bottom = item1.clone().add(v3(0, -this._curve_height_result, 0));
const item2_bottom = item2.clone().add(v3(0, -this._curve_height_result, 0));
this._vertexes.push(item1);
this._vertexes.push(item1_bottom);
this._vertexes.push(item2);
this._vertexes.push(item1_bottom);
this._vertexes.push(item2_bottom);
this._vertexes.push(item2);
}
}

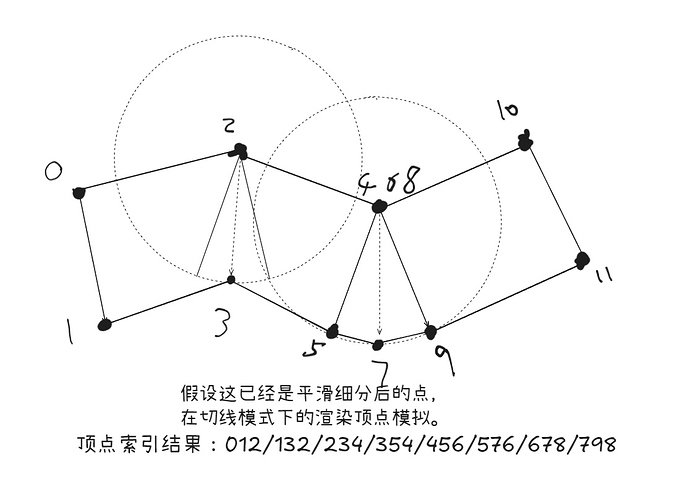

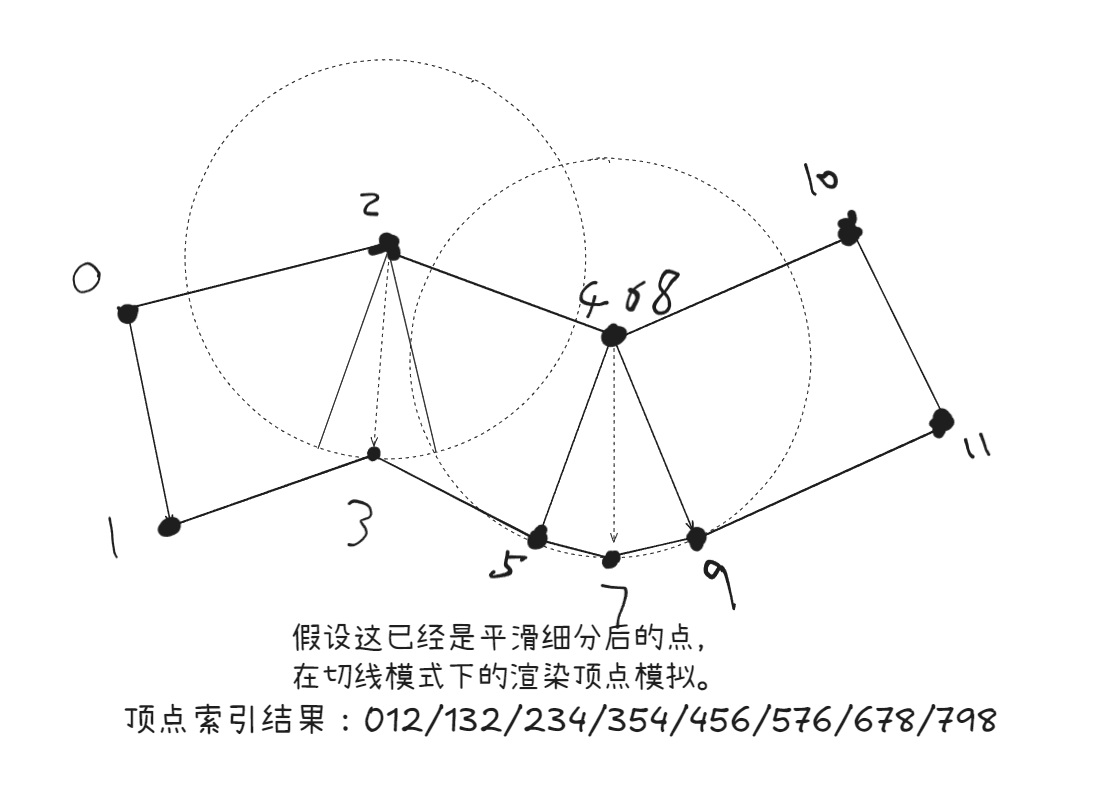

代码片段：Mesh 顶点生成（切线模式）
if (this._renderMode == TerrainRenderMode.TANGENT_MODE) {
for (let index = 0; index < temp.length; index++) {
const t_current = temp[index];
if (index == temp.length - 1) {
this._vertexes.push(t_current);
break;
}
const t_next = temp[index + 1];
const len = t_current.clone().subtract(t_next).length();
const sinValue = (t_next.y - t_current.y) / len;
const cosValue = (t_next.x - t_current.x) / len;
const CX = t_current.x + this._curve_height * sinValue;
const CY = t_current.y - this._curve_height * cosValue;
const first_vertical_pos = v2(CX, CY);
const second_vertical_pos = v2(CX, CY).add(t_next.clone().subtract(t_current).toVec2());
if (index === 0) {
this._vertexes.push(t_current);
this._vertexes.push(first_vertical_pos.toVec3());
this._vertexes.push(t_next);
this._vertexes.push(second_vertical_pos.toVec3());
} else {
// 内凹/外凸等连接点处理略，详见组件详细代码
// 这里只展示主要的 Mesh 顶点生成逻辑
this._vertexes.push(t_next);
this._vertexes.push(second_vertical_pos.toVec3());
}
}
}

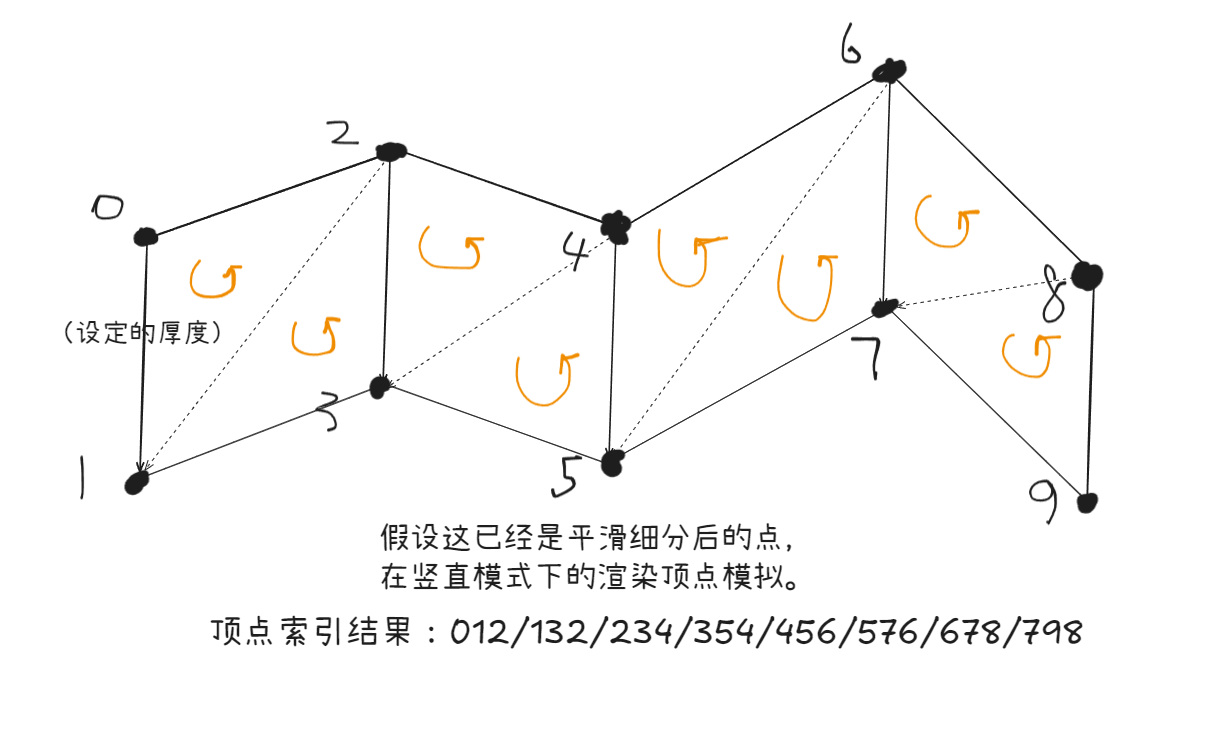

核心代码片段：三角形顶点索引生成
const indices: number[] = [];
const vertexCount = this._vertexes.length;
for (let i = 0; i < vertexCount - 2; i++) {
if (this.node.scale.x * this.node.scale.y > 0) {
indices.push(i);
indices.push(i % 2 == 0 ? i + 1 : i + 2);
indices.push(i % 2 == 0 ? i + 2 : i + 1);
} else {
indices.push(i);
indices.push(i % 2 == 0 ? i + 2 : i + 1);
indices.push(i % 2 == 0 ? i + 1 : i + 2);
}
}
UV 坐标计算
-
插件自动为每个顶点计算 UV 坐标，实现地形纹理的平铺或拉伸。
-
支持上下反转、不同渲染模式下的 UV 计算方式。

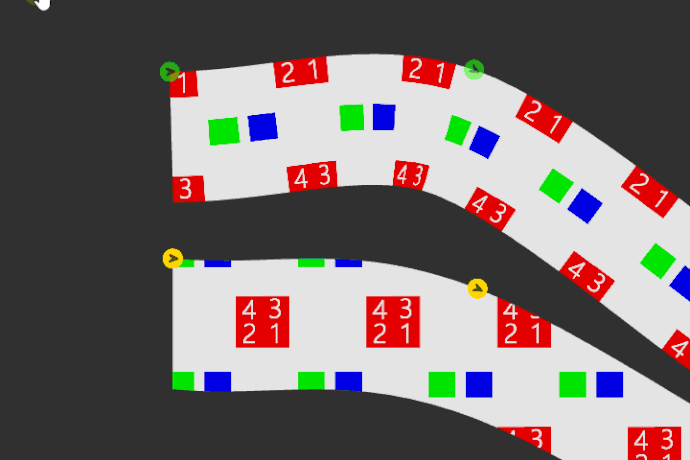

为了更直观看到这两种模式的 uv 区别，我制作了一张 uv 测试纹理效果图：
代码片段：UV 计算（竖直模式）
for (let i = 0; i < this._vertexes.length; i++) {
const d = this._vertexes[i];
const u = d.x / this._curve_width;
let v = 1.0 - d.y / this._curve_height;
if (this._updownFix) {
v = d.y / this._curve_height;
}
uvs.push(u, v);
}
核心代码片段：UV 计算（切线模式）
let index = 0;
let last_pos_up: Vec3 | null = null;
let length_all_up = 0;
let current_top_u = 0;
for (const pt of this._vertexes) {
let u = 0;
let v = 0;
if (index % 2 == 0) {
v = this._updownFix ? 1 : 0;
if (last_pos_up != null) {
length_all_up += pt.clone().subtract(last_pos_up).length();
u = length_all_up / this._curve_width;
} else {
u = 0;
}
current_top_u = u;
last_pos_up = pt;
} else {
v = this._updownFix ? 0 : 1;
u = current_top_u;
}
uvs.push(u, v);
index += 1;
}
数据都准备好了,就交给 Mesh 去组装吧
- 通过
utils.MeshUtils.createMesh创建 Mesh，并赋值给 MeshRenderer 组件，实现地形渲染。
核心代码片段：Mesh 生成与赋值
let mesh = utils.MeshUtils.createMesh({
positions: positions,
uvs: uvs,
indices: indices,
normals: normals,
});
if (this.renderer!.mesh) {
this.renderer!.mesh.destroy();
}
this.renderer!.mesh = mesh;
设置材质属性
private _applySpriteFrame() {
if (this._spFrame && this.renderer) {
this._curve_height_result = this._thickness == 0 ? this._curve_height : this._thickness;
this._curve_collider_thickness = this._physicsThickness == 0 ? this._curve_height : this._physicsThickness;
let texture = this._spFrame.texture;
texture.setWrapMode(Texture2D.WrapMode.REPEAT, Texture2D.WrapMode.REPEAT);
let mat = this.renderer.getMaterialInstance(0) as Material;
if (!mat) {
mat = new Material();
mat.initialize({
effectAsset: EffectAsset.get('builtin-unlit'),
defines: {
USE_TEXTURE: true,
USE_ALPHA_TEST: true,
},
});
this.renderer.setMaterialInstance(mat, 0);
}
mat.setProperty('mainTexture', texture, 0);
mat.setProperty('alphaThreshold', this._alphaThreshold, 0);
}
}
至此，渲染结束了。
7. 物理碰撞体同步生成
主要流程
-
根据当前地形的细分点，自动生成碰撞体的顶点轮廓。
-
竖直模式下，碰撞体为上下边界闭合多边形；切线模式下，碰撞体为法线方向扩展后的闭合多边形。
-
支持物理碰撞体厚度、偏移等参数调整，适配不同物理需求。
-
自动挂载 PolygonCollider2D 组件到指定子节点，并同步更新数据。

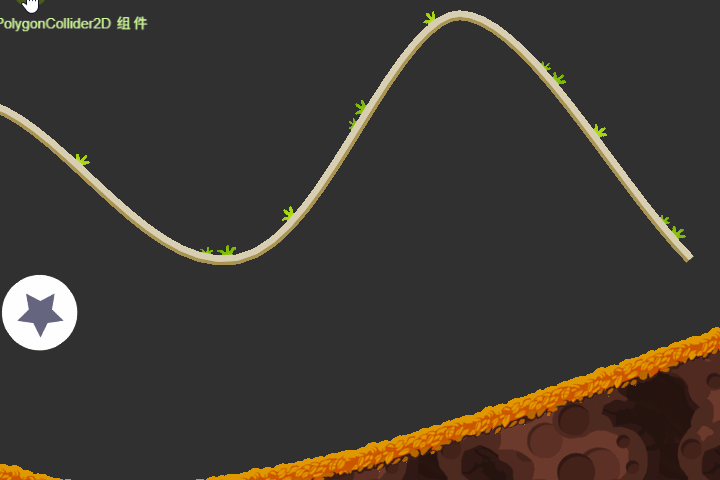

效果图
核心代码片段：碰撞体轮廓生成
private _extractPolygonOutline(indata: Vec3[]) {
if (this._renderMode == TerrainRenderMode.VERTICAL_MODE) {
const points: Vec2[] = [];
let d = this._vertexesSegment.map((item) => item.clone().add(this._offsetCollider).toVec2());
points.push(...d);
let down = d.map((item) => item.clone().add(v2(0, -this._curve_collider_thickness))).reverse();
points.push(...down);
return points;
}
// 切线模式下的法线扩展略,大同小异
// ...具体处理见源码...
}
核心代码片段：同步生成 PolygonCollider2D 组件
private generatePhysicData() {
...
this._physicsCollider.points = polygonPoints;
this._physicsCollider.apply();
...
}
8. 编辑器扩展与可视化
编辑器交互方式
-
拖拽控制点即可实时修改地形轮廓，地形 Mesh 与碰撞体自动同步更新。
-
支持通过 Inspector 面板调整属性（如厚度、细分数、偏移、物理参数等），实时反映到场景中。
-
控制点可通过 Inspector 面板直接编辑坐标，也可在场景中拖动。
-
支持运行时编辑模式（editWhenRun），便于调试和动态关卡编辑。
-
支持多节点同步（syncOnOff/syncTarget），便于复杂场景的地形复用与批量编辑。
可继续优化增加的功能
-
可设定多种不同类型的控制点规则,在编辑器中一键应用,减少重复工作。
-
对于无限长度地图的需求,肯定不可能在编辑器中制作一条无限长度的地形,需要根据噪声数据程序化生成。

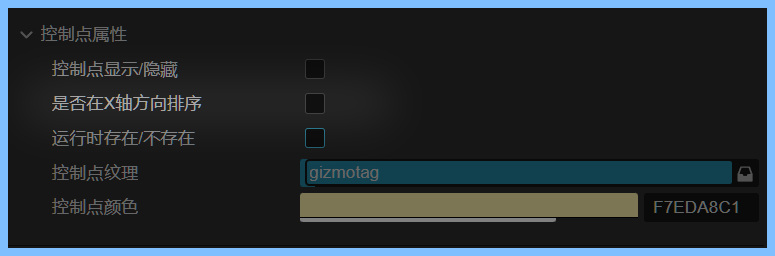

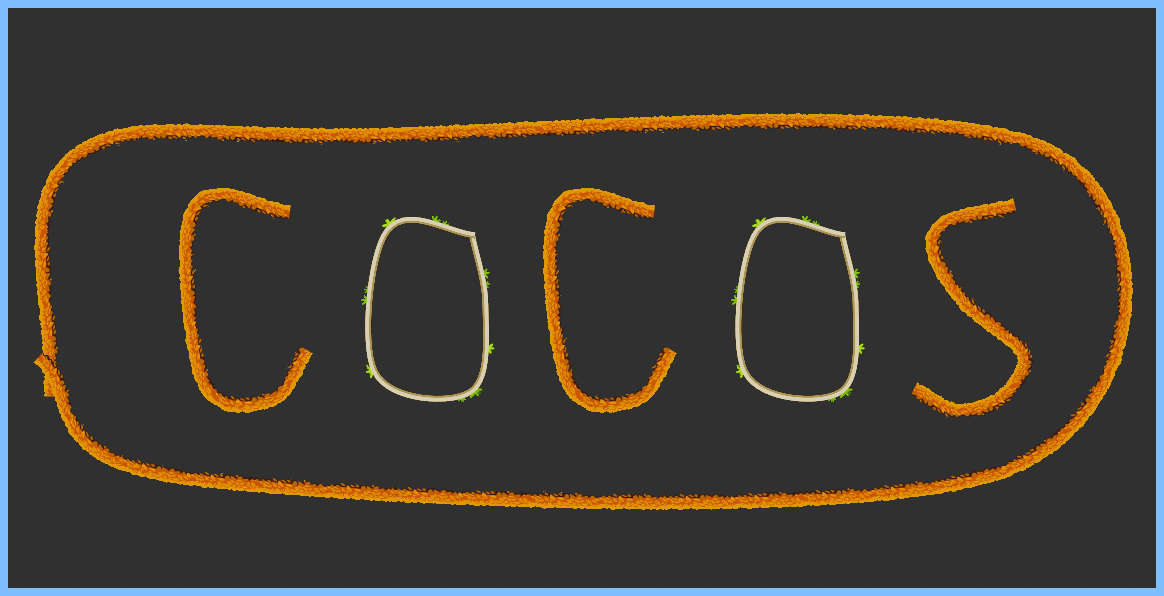

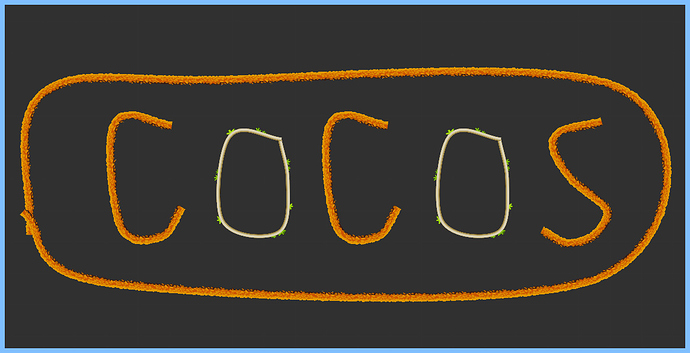

一个被忽略的属性
如果去掉这个默认勾选,就可以任意拖动控制点
9. 使用可能会遇到的问题
-
Q: 地形渲染后出现锯齿或断裂？
A: 检查控制点是否过于稀疏或重叠，适当增加细分点数量（smoothness），并确保控制点按 X 轴递增排列。
-
Q: Mesh 没有正常显示或贴图错乱？
A: 检查纹理资源是否为 2 的幂次方，且已正确设置为 Repeat 模式。确认 UV 计算逻辑与渲染模式一致。
-
Q: 物理碰撞体与地形不重合？
A: 检查物理厚度、偏移参数设置，确保物理同步开关已开启。必要时手动调整物理参数。
-
Q: 控制点 Gizmo 不显示或无法拖拽？
A: 检查 gizmoVisibleOnOff 是否开启，确保已指定 gizmoTag 资源，且未被其他 UI 组件遮挡。
-
Q: 跟随模式下地形不同步？
A: 检查 syncOnOff 和 syncTarget 设置，避免循环依赖(不可能)或目标节点未挂载 CurveTexture 组件。
优化建议
-
控制点数量不宜过多，建议合理分布，避免性能浪费。
-
纹理资源建议使用无缝平铺贴图，提升地形视觉效果。
-
物理碰撞体同步时可适当降低细分点数量，减少物理计算压力。
-
可自定义编辑器工具，批量操作控制点、自动平滑等，提升编辑效率。
-
如需大地图拼接，建议分段管理地形节点，避免单节点数据过大。
如遇问题可参考组件 CurveTexture.ts 源码或联系作者获取支持。
