引言
哈喽大家好，我是亿元程序员。

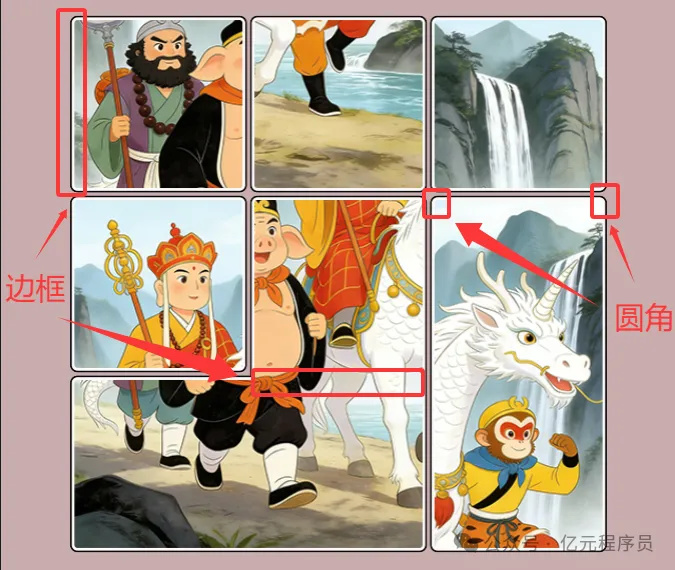

不知道小伙伴们还记不记得笔者上次通过Mask实现拼图游戏的圆角效果。

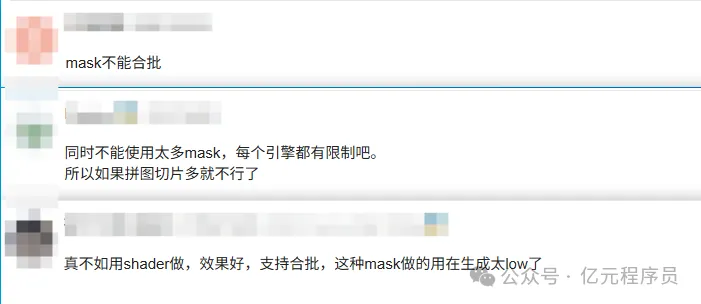

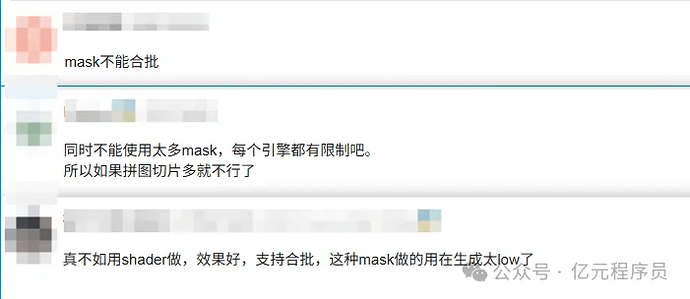

那期文章一发出去就收到了很多小伙伴们的评论，其中呼声比较高的：
当然也有很多小伙伴说现在手机性能都相对来说比较高了，没必要纠结手表能不能玩：
笔者觉得还是可以优化一下的，不然写文章都没有素材了，建议大家不要学。
言归正传，本期带大家一起来看看，在Cocos游戏开发中，如何通过Shader实现能够合批的拼图游戏，将DC从400多降到个位数。
本文源工程可在文末获取，小伙伴们自行前往。
回顾一下
上期笔者讲解了如何通过Mask实现圆角拼图，有很多小伙伴提出了不能合批的问题，先简单科普一下：
合批就是将多个需要绘制的图形元素合并在一起，然后一次性提交给
GPU进行渲染。这样做可以显著减少
CPU调用图形API绘制命令的次数，也就是降低DrawCall。

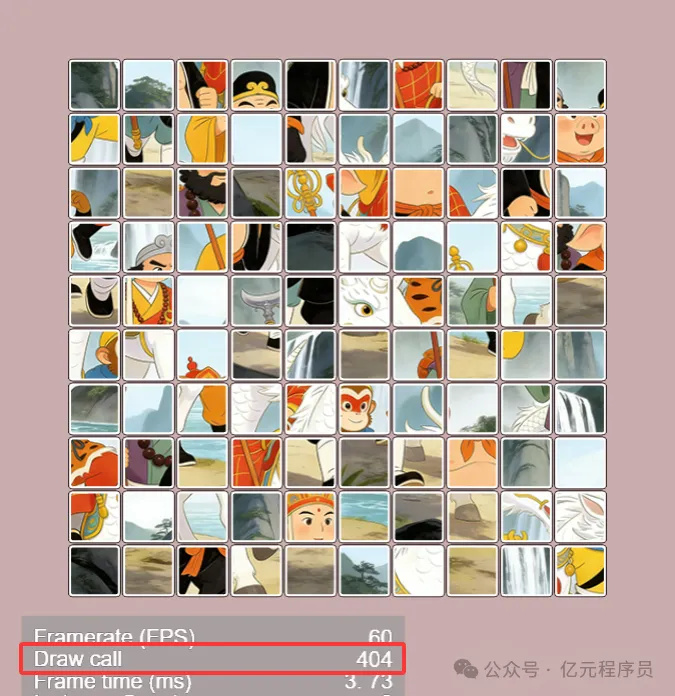

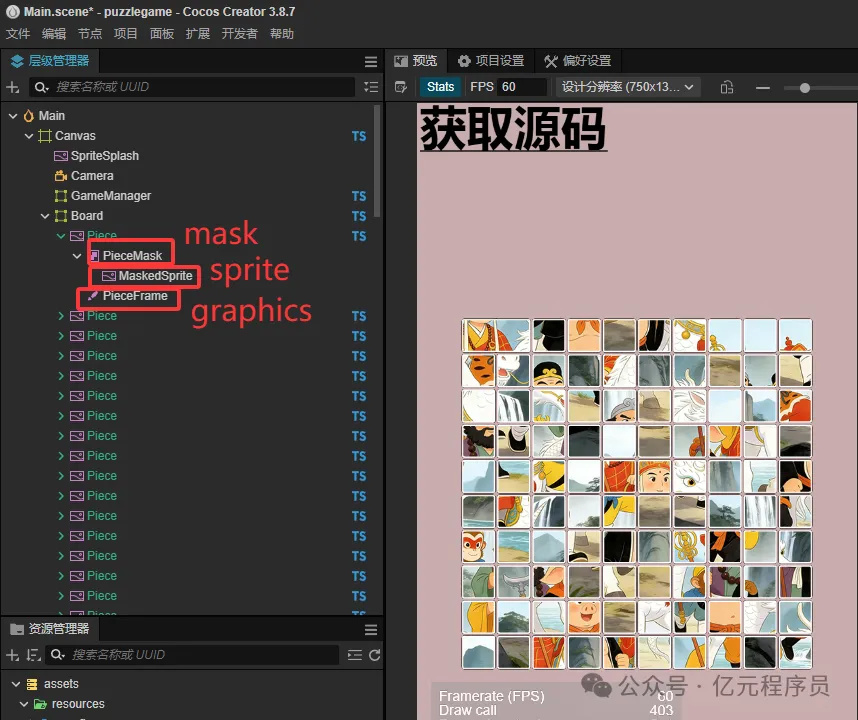

笔者把上一次的拼图改成10*10，也就是100张拼图时，DC高达404，差点就找不到了：
怎么来的?我们简单分析一下：
其中:
-
Mask：
2个。 -
Sprite：
1个。 -
Graphics:
1个。
所以总数高达4*100，也就是400个DC。
那我们要怎么才能合批，把DC降下来？
不用Mask
既然Mask和Graphics占大头，我们只能换个方式了。

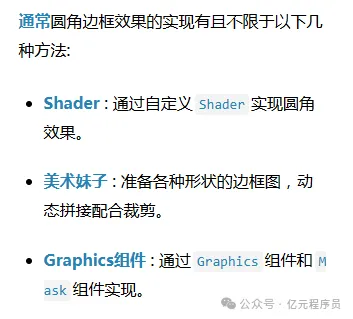

上期我们讲到，实现圆角效果除了Mask以外，还可以通过Shader或者自定义Mesh来完成，本期我们通过Shader来完成。

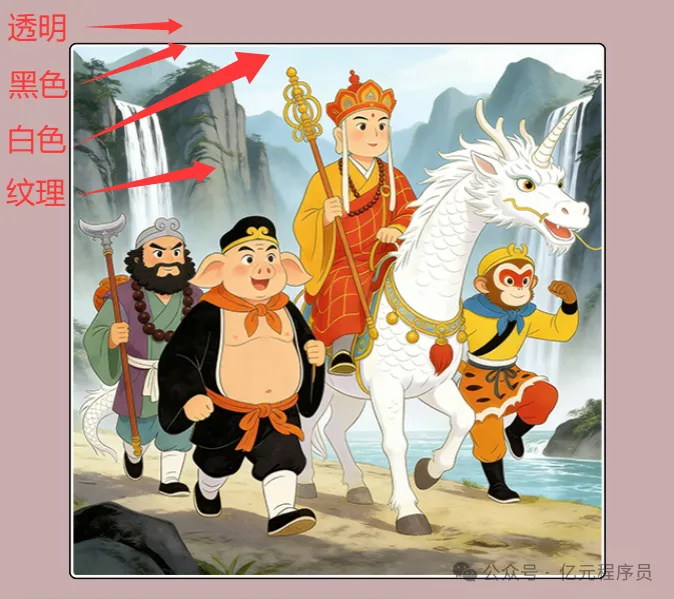

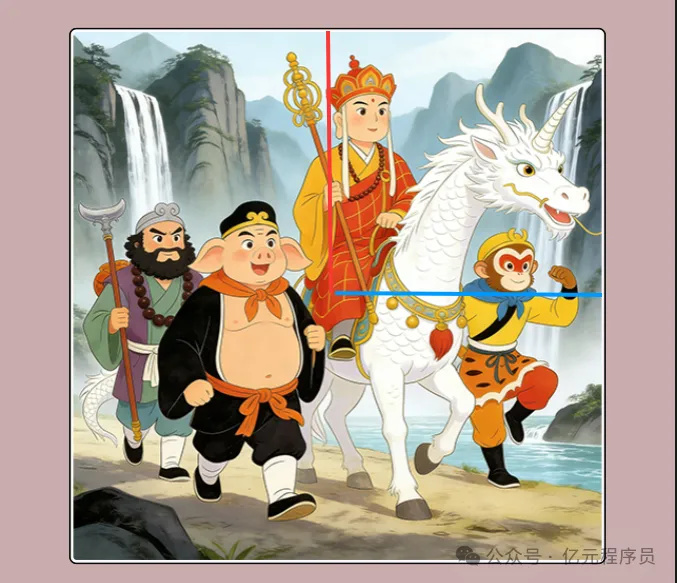

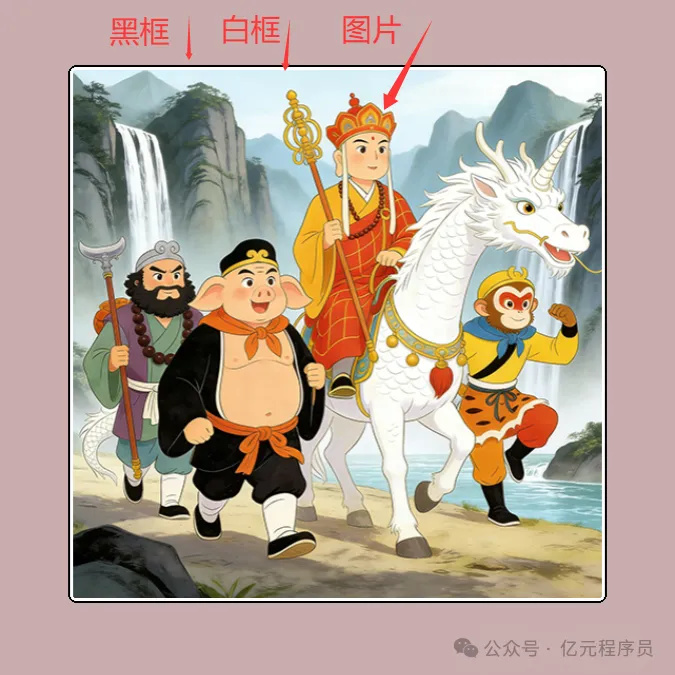

如上图通过Shader实现圆角效果的原理也比较简单，把拼图块分成以下4个部分:
-
1.图片部分：保留原图片纹理。
-
2.白框部分：设置白色。
-
3.黑框部分：设置黑色。
-
4.框外部分：设置透明。
我们只需要通过距离判断当前像素处于以上4个部分的哪一个部分，即可完成Shader的编写。
下面我们一起来进行圆角Shader实战。
圆角Shader实战
下面开始实战，本次实战不代表最优解，欢迎小伙伴们评论区一起探讨，这部分比较枯燥，小伙伴们可以直接拉进度条。
1.创建Shader

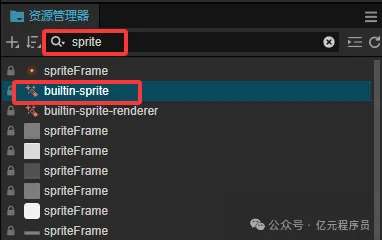

我们依旧在资源管理器中搜素sprite，找到builtin-sprite这个Shader，然后Ctrl+C/V到我们的assets目录下。

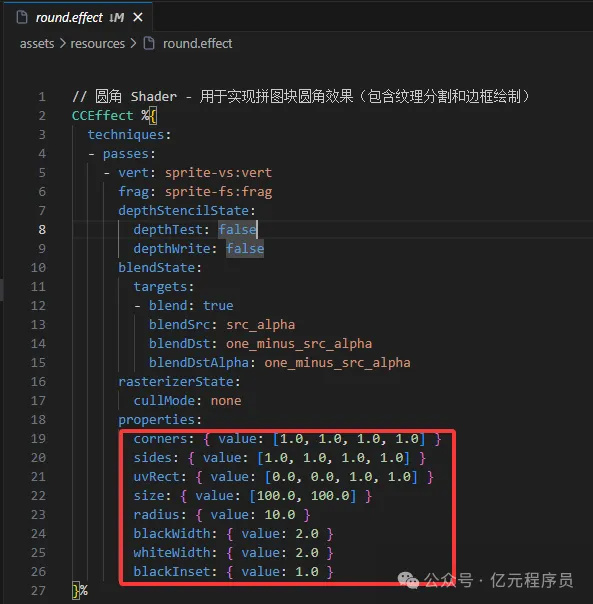

2.添加properties
想要计算像素处于哪一部分，我们需要通过一些列的参数来计算判断。

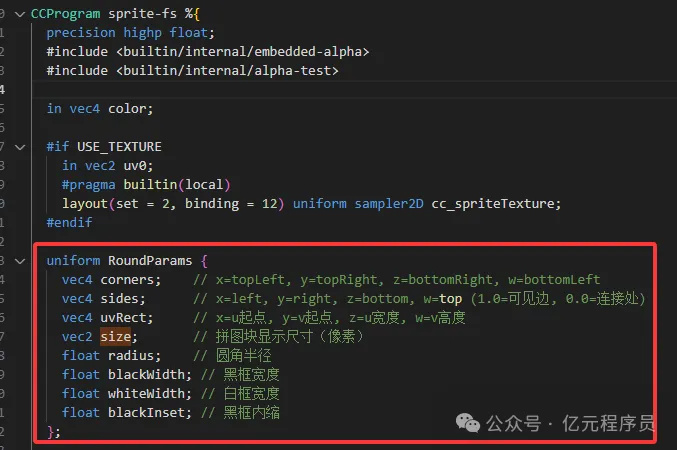

3.定义uniform
在片段着色器中接收参数(是否圆角、是否有边框、uv范围、纹理大小、圆角半径、黑框宽、白框宽、黑框内嵌等等)。

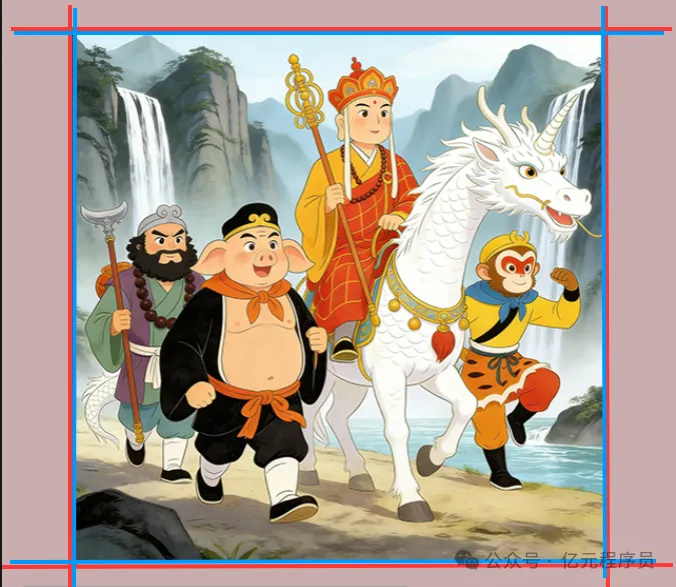

4.计算各层的边界位置
在片段着色器中计算各层的边界位置：
-
黑框外层边界（最外层）：
-

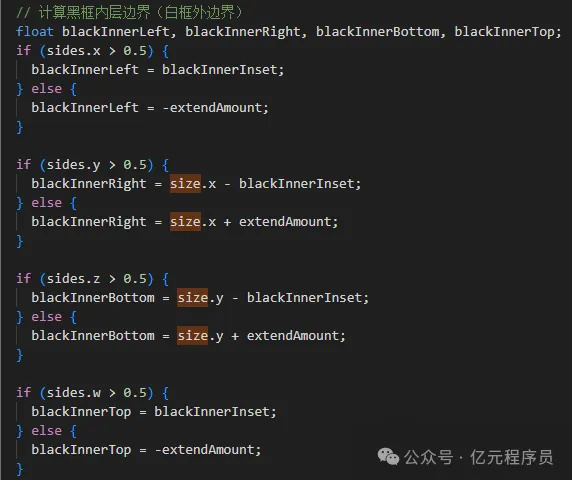

黑框内层边界（白框外边界）：
-

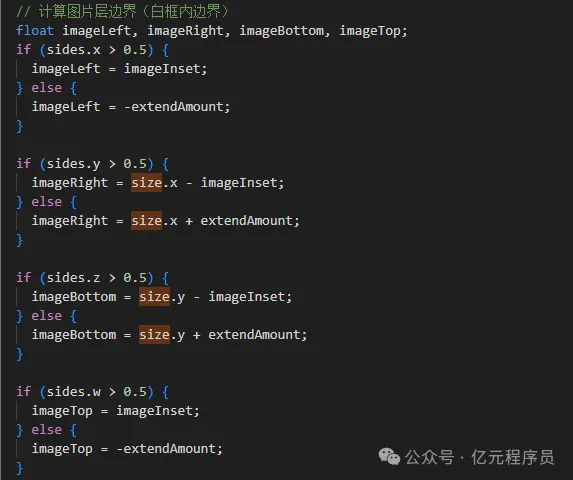

图片层边界（白框内边界）：
5.计算各层的中心点和半尺寸

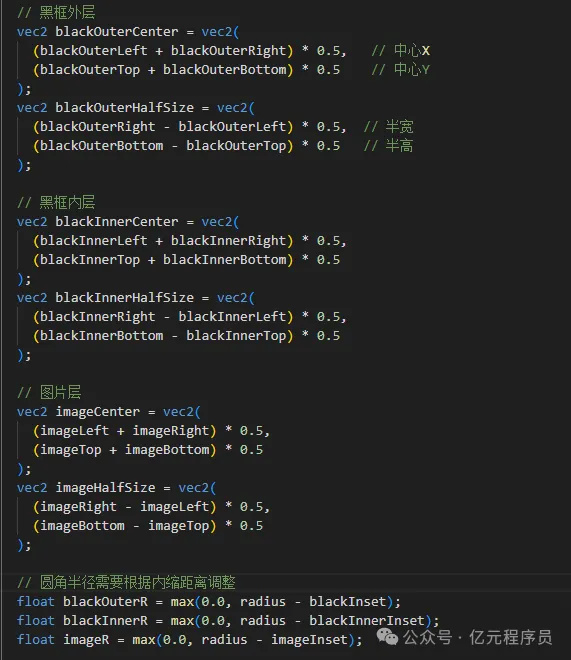

计算各层的中心点和半尺寸，同时计算各层的圆角半径。
6.计算当前像素到各层边界的距离

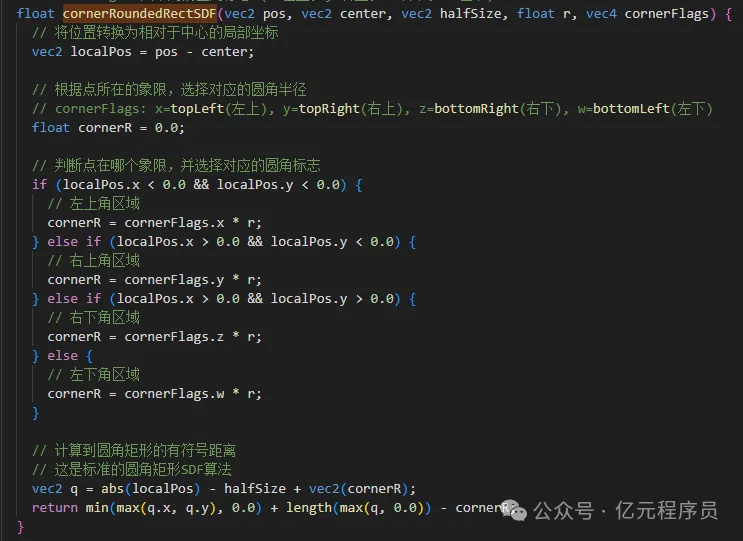

通过SDF方法计算出像素到各层边界的距离。
得出像素处于哪一层：

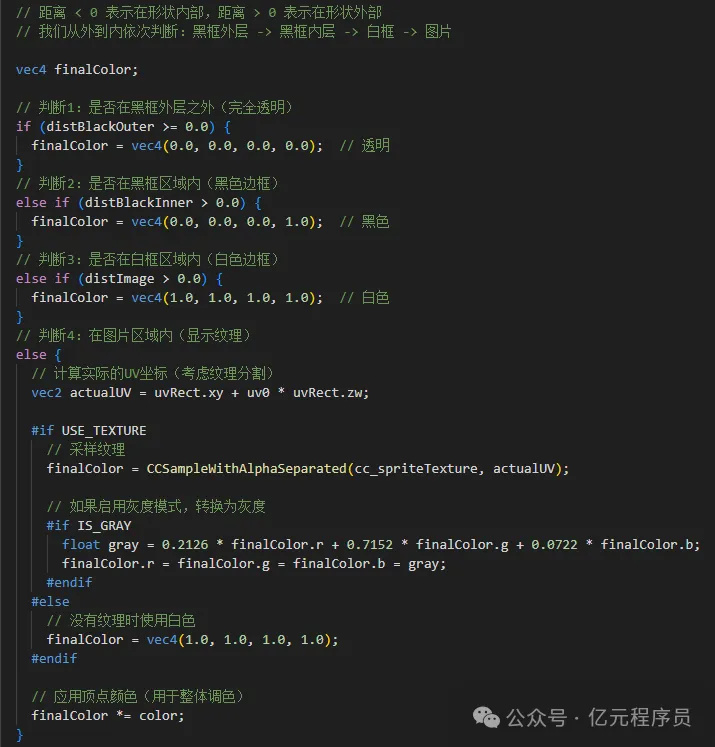

7.根据距离判断像素属于哪一层，并设置颜色
最后根据距离判断像素属于哪一层，并设置颜色，即可完成对应的效果。
8.应用

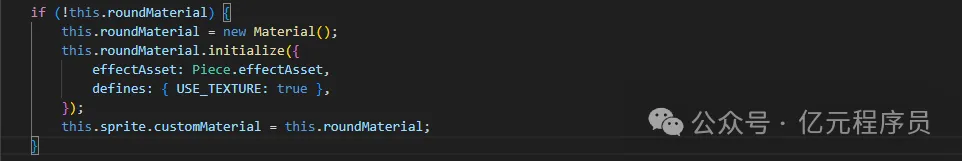

创建材质并且应用到sprite。

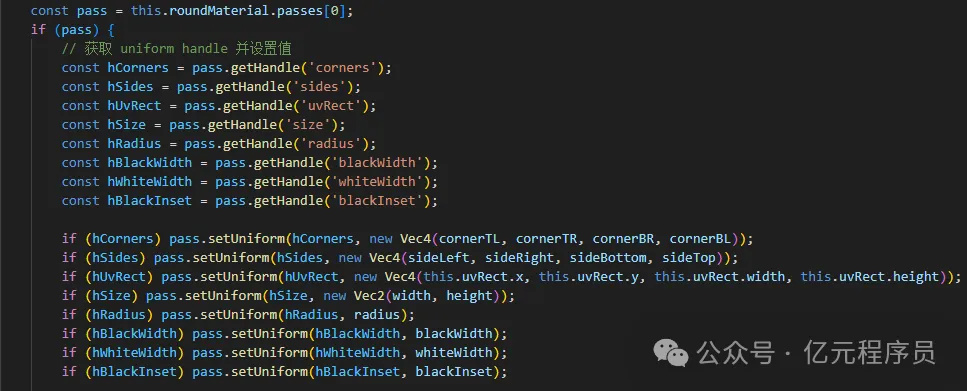

最后我们通过Pass直接设置uniform完成参数的传递。
9.效果演示

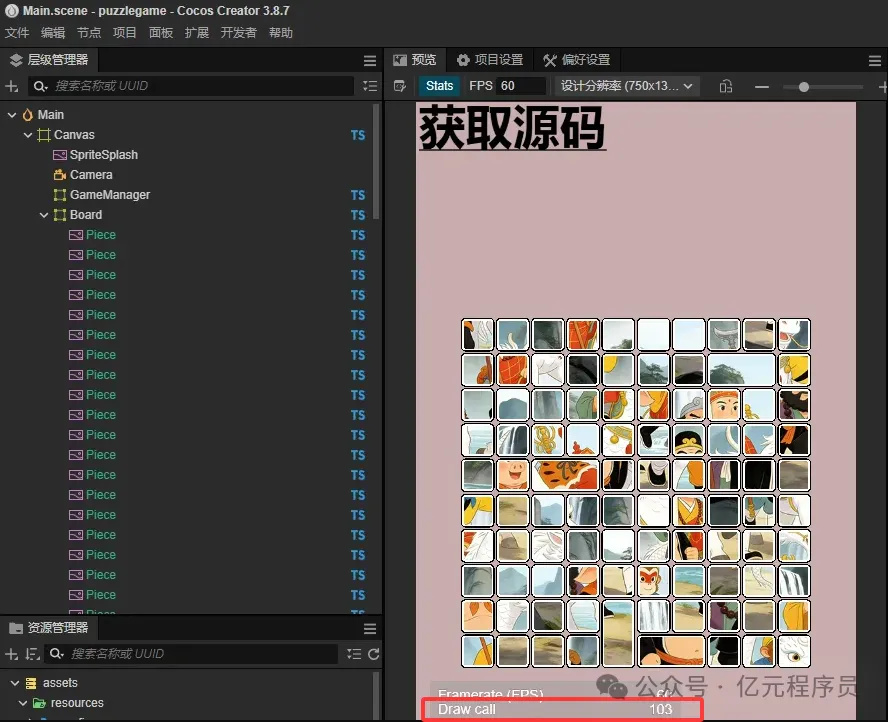

一顿操作猛如虎，通过上述的操作，我们成功去掉了Mask和Graphics画线，DC也成功降了下来：
虽然DC已经是之前的四分之一，但是拼图碎片之间为什么没有合批？
材质不同
根据合批的要求，需要相同的材质和纹理，从上面来看，虽然我们用的是同一张纹理，但是材质是单个碎片单独new出来的：
因此首要的第一步，我们需要把材质改成同一个。
1.共享材质

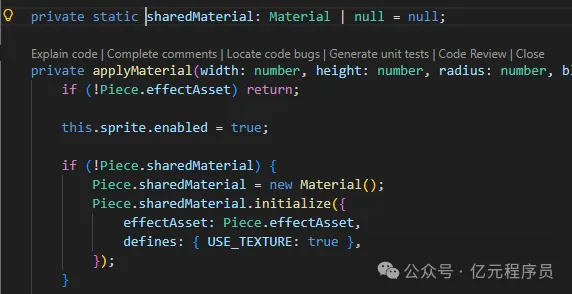

声明一个静态的唯一的材质sharedMaterial。
2.提取公共常量
公共的，所有碎片都一致的变量，还是按照原方式传递，不会打断合批。
3.特殊部分
对于每个碎片的边和圆角标志，因为它们都不相同，如果使用同一个材质，通过原方式传递，会导致所有的碎片的边框一样。

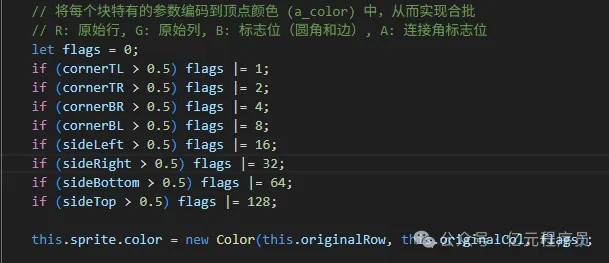

这里我们借助sprite.color去传递这部分参数，不会打断合批。

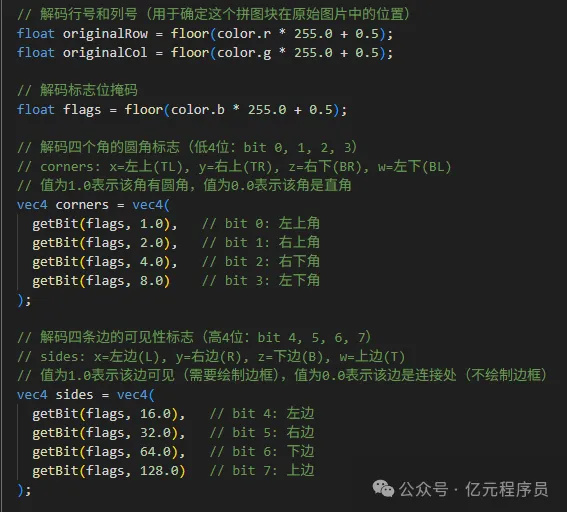

4.color通道中解码数据
解码标志位，拿到我们传递的参数。
5.效果演示

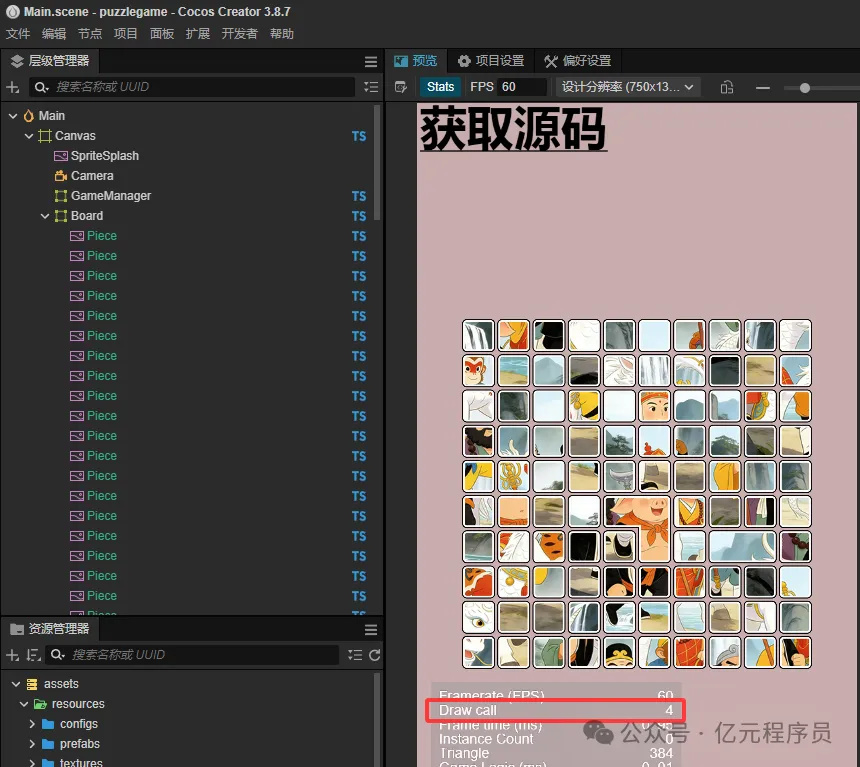

拿到参数后，圆角和边框算法和原来保持一致，运行后即可看到我们的效果，DC成功降到了个位数。
完整效果
结语
以上就是通过Shader实现能够合批的拼图游戏的实战，不知道我说明白没有。
一个拼图游戏都出了这么多期了，还有什么素材可以继续？
本文实战完整源码已加更到亿元Cocos小游戏实战合集(9/10)，不占份数，已经拥有的小伙伴可以直接更新。
可以找个低端机试试，没准shader的还不如mask的 哈哈~
