引言
哈喽大家好，我是亿元程序员。

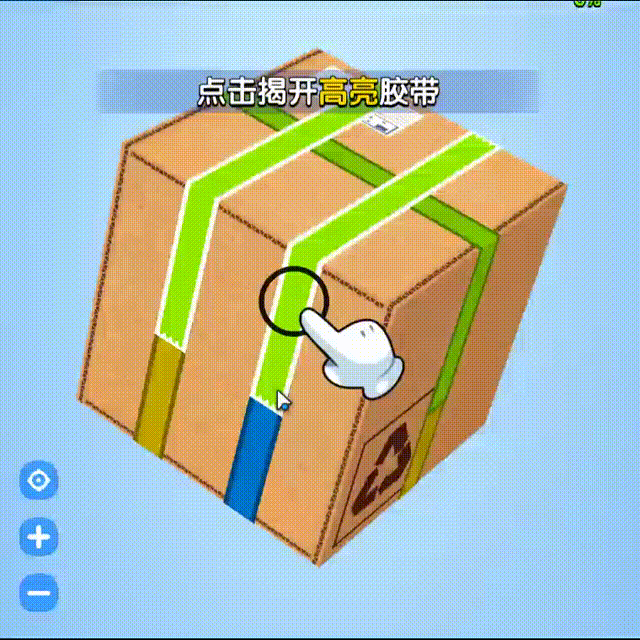

有个小伙伴发给我一段视频，是一个解压游戏：一个方方正正的快递盒，上面贴着几条封箱胶带，点哪条，哪条就从边上卷起来消失：
我当时就觉得这个效果，挺有意思！
然后我就打开了Cocos Creator……
然后就踩了不少坑。
不过最终效果还挺不错的，今天就带大家完整走一遍，看看一个3D撕胶带效果是怎么在Cocos从零搭起来的。
本文源工程在文末获取，小伙伴们自行前往。

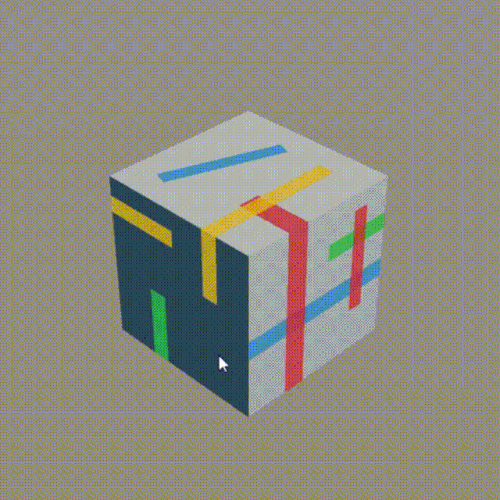

先看效果
效果就是这样：
- 拖拽可以360°旋转正方体
- 胶带可以跨越多个面（比如从正面绕到侧面）
- 点击胶带，从你点的那头开始卷，带着一个小圆柱滚轴
- 卷完就消失
话不多说，直接开干。

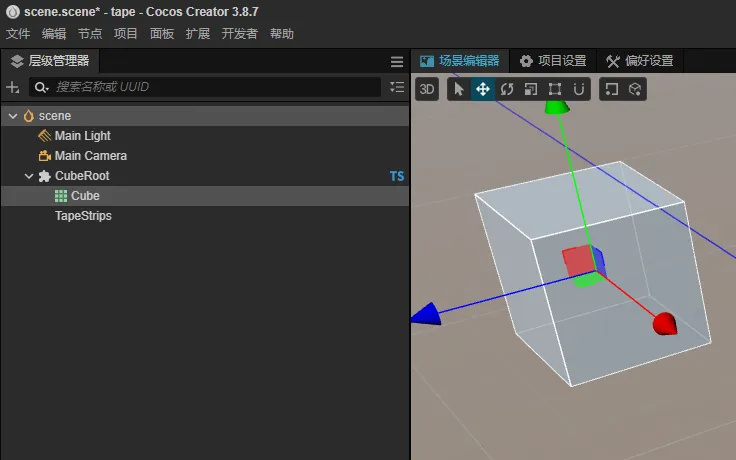

第一步：搭场景
在Cocos Creator里新建一个3D项目，场景很简单，核心层级只有这几个节点：
Scene
├── Main Light ← 打一盏平行光，别让正方体全黑
├── Main Camera ← 斜上方俯视，位置 (-10, 10, 10)
└── CubeRoot ← 关键！所有旋转都作用在这里
├── Cube ← 内置正方体，scale 改成 (3,3,3)
└── TapeStrips ← 所有胶带的容器节点
这里有个小细节值得说一下：
为什么要多一个 CubeRoot，不直接在 Cube 上旋转？
因为胶带也要跟着转。
如果直接旋转 Cube，胶带节点不是 Cube 的子节点，就会留在原地不动，立方体转走了，胶带还飘在空中，很尴尬。
把 Cube 和所有胶带都挂在 CubeRoot 下，旋转 CubeRoot，全部一起动，省心。
第二步：拖拽旋转（踩坑警告）
新建 CubeRotate.ts，挂在 CubeRoot 上。
思路很直接：监听鼠标拖拽 → 计算每帧位移 → 转成旋转叠加上去。

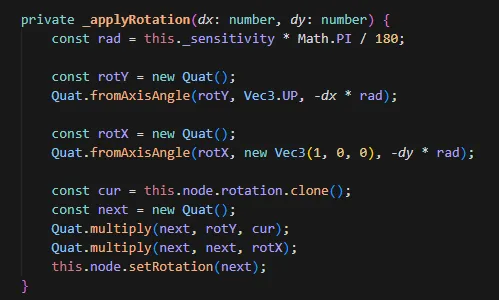

第一版我这么写的：

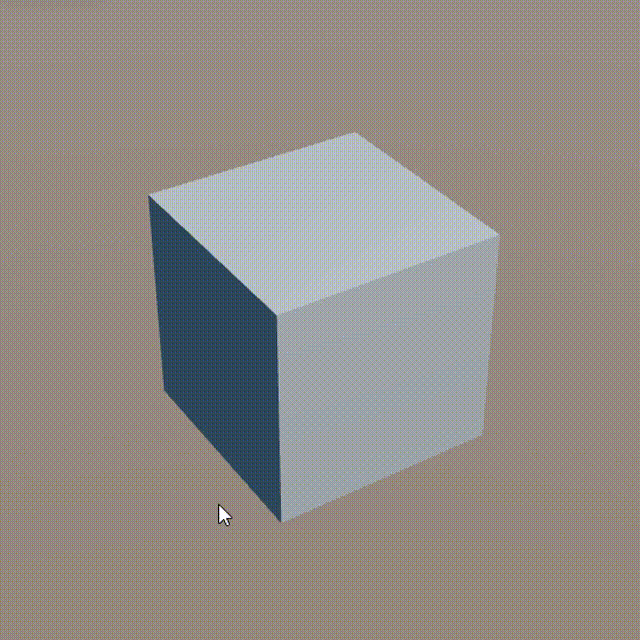

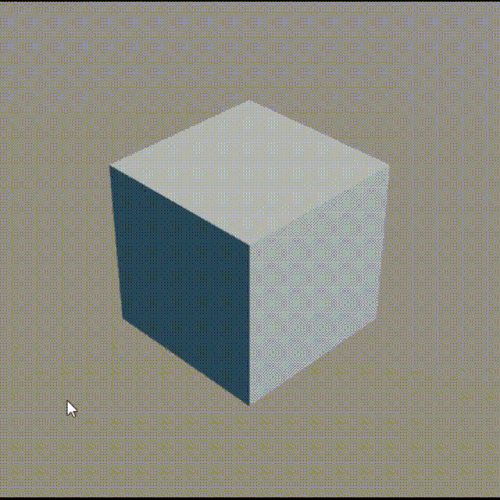

跑起来一看……
斜向拖的时候，感觉不对，像在跟自己较劲。
原因是：左右拖死死绑在世界Y轴，上下拖死死绑在世界X轴，完全无视当前正方体的朝向。
正确的旋转方式叫Trackball（轨迹球）。
想象你的屏幕后面有个大球，手指贴在球面上，往哪拨球就往哪转——旋转轴始终垂直于你的拖拽方向。
推导也不复杂：
拖拽向量：(dx, dy)
垂直方向：(-dy, dx) ← 数学上逆时针旋转90°
映射到世界空间：
旋转轴 = -dy × 相机右方向 + dx × 相机上方向

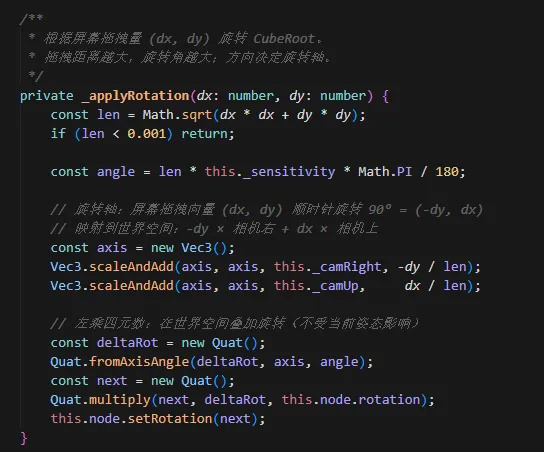

代码改成这样：

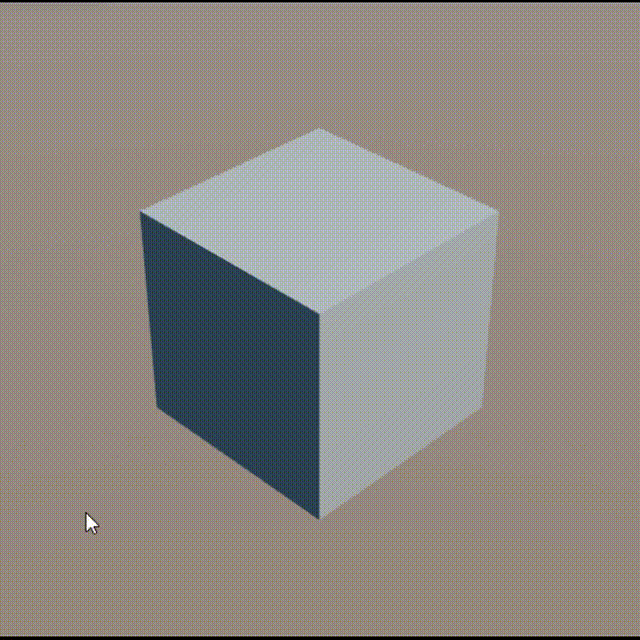

改完之后：
流畅多了，斜拖也完全正常。
小知识：四元数左乘 vs 右乘
next = rot × cur（左乘）→ 在世界空间叠加旋转，轴不随物体转动
next = cur × rot（右乘）→ 在局部空间叠加旋转，轴跟着物体走做Trackball用左乘，因为旋转轴是相机空间的，属于"世界视角"。
第三步：画胶带
这是整个项目最有意思的部分。
胶带不是一张图贴上去，而是用代码生成的 3D 网格。
1.胶带的本质：Quad Strip
每条胶带在代码里先定义一条"中线"（若干个控制点，不知道大家是否还记得绳子纹理那期），然后向两侧各展开半个宽度，得到左右两列顶点，连成三角形条带：
中线： P0 ──── P1 ──── P2
展开： L0 L1 L2 ← 左边缘
R0 R1 R2 ← 右边缘
三角形：(L0,R0,L1), (L1,R0,R1), ...
关键是怎么算"向两侧展开的方向"：
这里normal是胶带所在面的朝外法线，_dir是沿中线走向的切线。叉积得到的向量一定在面的平面内，且垂直于走向——这就是胶带的宽度方向。
2.跨面胶带怎么处理？
跨面的胶带是这个项目最难的几何问题。

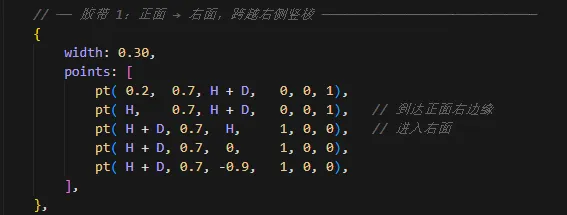

比如这条从正面绕到右面的胶带，我在棱的位置手动加了两个"转折点"，同时切换法线方向：
两个转折点坐标只差了一个 D（0.002），中间生成一个极短的过渡quad，视觉上完全看不出缝隙。

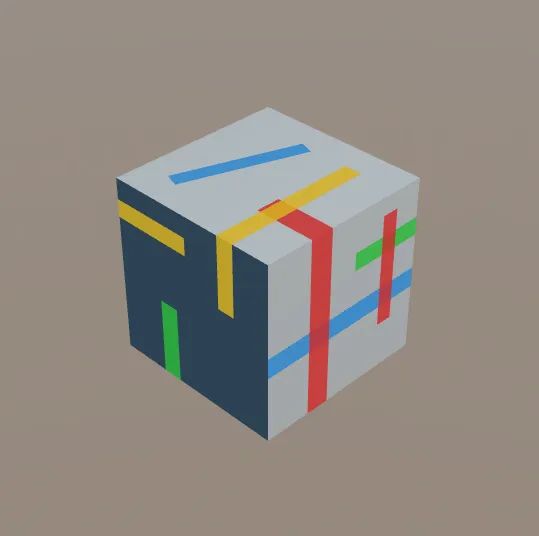

3.最终效果如下
第四步：点击卷起（最硬核的部分）
胶带是自定义网格，引擎没有现成的点击事件，需要自己做点击检测。
1.怎么知道点到哪条胶带了？
用射线-三角形求交。
原理：从相机位置，穿过鼠标点击的屏幕坐标，发出一根射线，看这根射线和哪条胶带的三角形相交。
三步走：

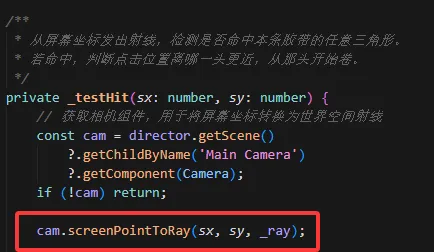

第一步，用相机把屏幕坐标转成世界空间射线：

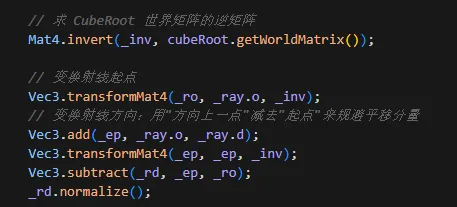

第二步，把射线变换到 CubeRoot 的局部空间。
**为什么要变换？**因为胶带顶点是在 CubeRoot 局部空间定义的，正方体旋转后，世界坐标变了，但局部坐标没变。射线和三角形必须在同一个坐标空间里才能做运算。

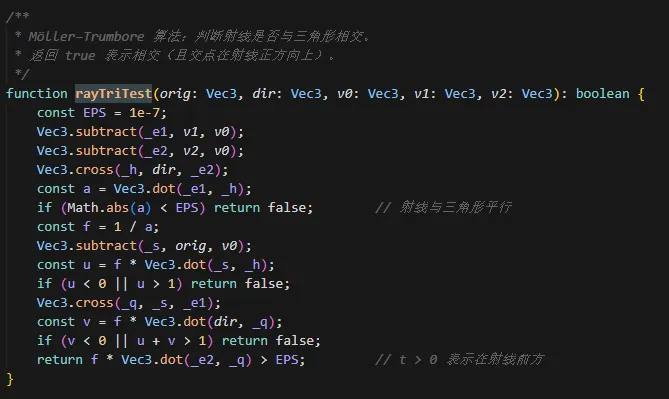

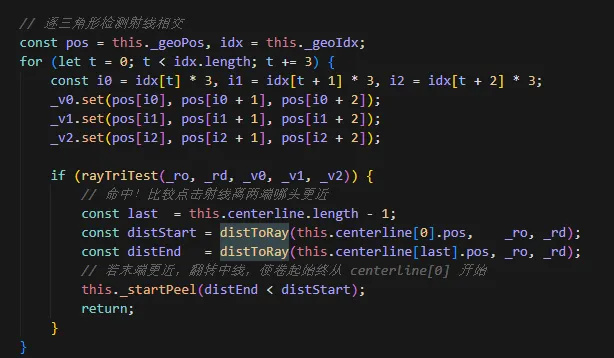

第三步，用算法对每个三角形做射线求交：
遍历所有三角形，有一个相交就判定命中。
2.从哪头开始卷？
靠近哪头就从哪头卷。

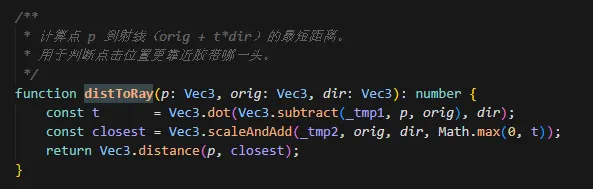

计算点击射线到胶带两个端点的距离：
哪头更近就从哪头卷：
3.让胶带逐渐变短

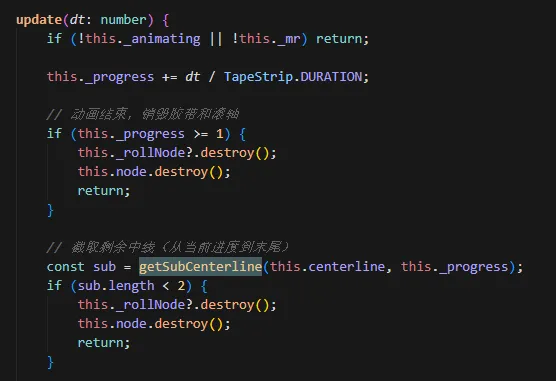

每帧根据动画进度，截取剩余的中线，重新生成网格：

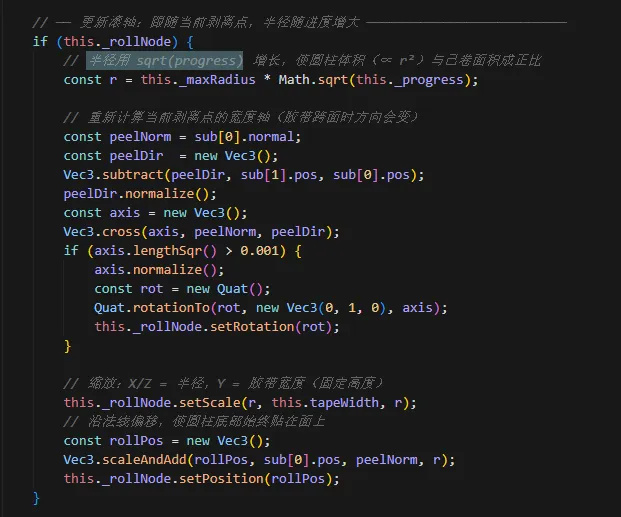

4.卷轴圆柱
圆柱要跟着剥离点走，并且越卷越大。
圆柱网格只创建一次，用 setScale 来控制实际尺寸。
这样每帧只需改scale和position，不需要重建网格：

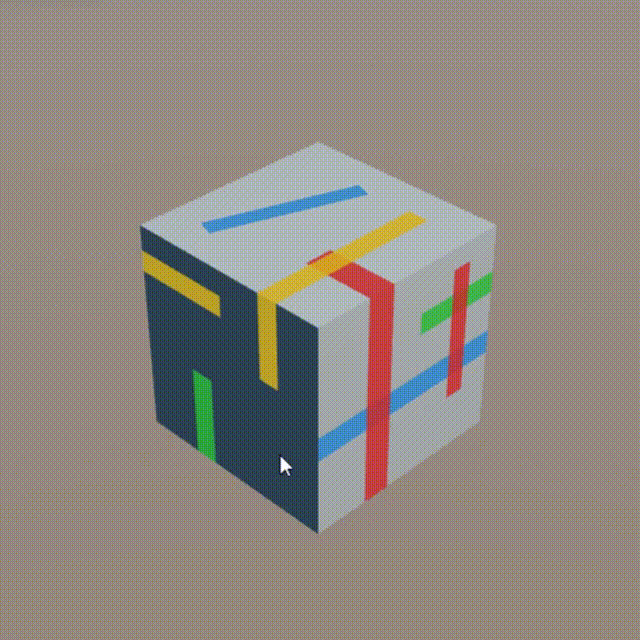

最终效果
所有问题解决之后，效果如下：
旋转流畅、跨面胶带自然、点近头从近头卷、圆柱跟随移动。
代码结构回顾
整个项目只有 4 个脚本文件，职责非常清晰：
| 文件 | 职责 | 一句话说清楚 |
|---|---|---|
CubeRotate.ts |
输入 → 旋转 | 监听拖拽，Trackball算法旋转CubeRoot |
TapeGeometry.ts |
数据 → 几何 | 纯函数，中线控制点 → 三角形顶点数组 |
TapeManager.ts |
配置 → 场景 | 定义每条胶带的形状和颜色，创建节点 |
TapeStrip.ts |
交互 → 动画 | 点击检测 + 卷起动画 + 圆柱滚轴 |

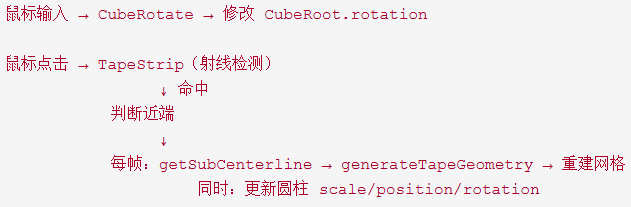

整体数据流：
结语
不忘初心，保持更新。
这个Demo虽然功能简单，但涉及到了3D游戏开发中几个非常通用的技术点：
-
Trackball旋转（任何需要拖拽旋转
3D物体的场景都能用） - 程序化Mesh生成（胶带、绳子、轨迹线、流体表面都是这个思路）
-
射线-三角形求交（
3D点击检测的通用方案） -
坐标空间变换（这是理解
3D编程的核心概念）
那么问题来了：如果要做成完整的游戏，纸皮效果、关卡编辑，应该怎么做？ 欢迎评论区聊聊。
本文完整工程源码可通过点赞后私信发送"撕胶带"获取。
我是"亿元程序员"，一位有着8年游戏行业经验的主程。在游戏开发中，希望能给到您帮助，也希望通过您能帮助到大家。
实不相瞒，想要个赞和在看！请把该文章分享给你觉得有需要的其他小伙伴，谢谢！
