图片资源使用和纹理内存优化
注：摘取字节跳动开发者文档的图片资源使用注意事项和纹理内存优化 头条文档
不规范的资源管理方式，容易导致游戏加载速度慢、运行内存大，影响游戏的体验和性能。下面列出一些需要注意的地方：
纹理内存优化
一、优先png格式
UI 输出资源时，应该优先使用 png 格式而不是 jpg 格式。png 格式采用无损压缩算法，jpg 使用的是有损压缩算法，用 png 格式输出资源，获得的图片质量是好于使用 jpg 格式的。如果图片的大小比较大，可以使用 tinypng、pngquant 这类的工具提高压缩率(有损压缩)或者使用 ect2 等格式的压缩纹理。但是最好使用初始的 png 图片而不是用 tiny 等工具压缩后的 png 图片生成压缩纹理，因为压缩纹理也是采用有损压缩算法。多次对图片使用有损压缩算法进行压缩，会进一步降低图片质量，导致资源效果差。
二、控制尺寸
在保证外观效果的情况下，尽可能地减小图片尺寸。以脸萌冲撞游戏，球的脸表情为例，最初版本为 512x512 尺寸，后面优化成 128x128 尺寸。80 张 512x512 尺寸的 RGB888 png 图片，需要占用 80x512x512x3byte = 60M 内存，而优化成 128x128 尺寸后，仅需要 80128128*3byte = 3.75M 内存。占用内存减少了 93.75%。像海水这种模式重复的场景，也尽量使用较小尺寸的纹理。
三、修剪透明部分

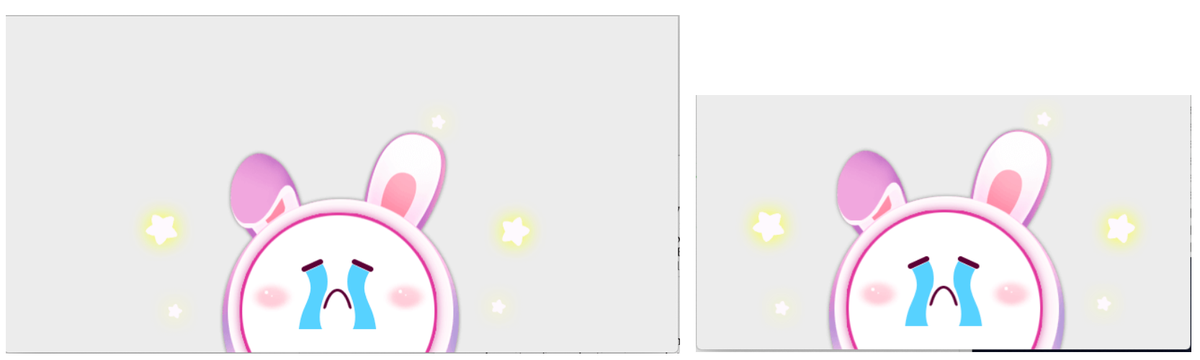

下面左边的图片，一半的面积，都是透明部分，浪费大量的空间，在 UI 输出资源时应该尽量避免，或者用工具修剪掉透明部分。右边是修剪后的图片。尺寸由 750375 变为 466284，占用内存减小 50%。
四、合并图片
合并图片的目的是为了减少引擎读取文件的次数，加快加载速度。合图的关键问题是，合出的大图， 空间利用率是否足够高 ，较低的空间利用率，会造成游戏运行内存的增大。合图要注意的几个问题如下：
- 应该尽量只对尺寸比较小的图，进行合图操作。尺寸大于 256x256 的图片，要考虑下。
- 合出的整张大图，尺寸不要太大，一般不大于 1024x1024，最好不要超过 2048x2048。
- 尽量保证合图的利用率，不要低于 75%(越高越好)。实际上 1 和 2 也是可以提高合图利用率的。合图时，记得打开允许旋转选项，这也能够提升利用率。导出格式选用 RGBA8888。
- 尽量保证关联性大的图片合并在一起。比如同一界面的资源，应该优先合在一张图上，而不是放在多张图里，这样子保证可以一次操作就可以读取或者传送整个界面需要的资源。
五、资源复用
对尺寸比较大的资源，尽量进行复用。像界面背景图片这样的资源，应该抽取出，单独出资源。
六、九宫格拉伸
当界面资源要显示的图片尺寸比较大，且中间部分是由连续有规则的像素组成时，通常使用九宫格拉伸的办法，大幅度减小图片尺寸的大小。对于可以进行拉伸的图片，划分成以下 9 个部分：
拉伸规则如下：
- 四个边角 1、3、7、9 不做任何拉伸
- 2、4、6、8 做单向拉伸，2、8 做横向拉伸，4、6 做纵向拉伸
- 5 做双向拉伸
下面的图片尺寸是 612946，格式是 RGBA8888，如果使用九宫格拉伸的办法，那么尺寸可以做到小于 300300，占用内存减小 80%以上。
七、压缩纹理
像场景贴图、界面背景图等资源，占用内存比较大，但为了保证效果，不能去减小尺寸，这种情况下可以考虑使用压缩纹理。压缩纹理采用的是有损的压缩算法，一般效果都是可以接受的。下面是两张对比图：左边是 s3tc 格式的压缩纹理资源，右图是未压缩的图片资源。对比下两张资源图，大部分地方肉眼不容易识别出差别，左边图片在边缘细节上，要差一些（可以双击放大看）。
八、内存过大导致的问题
游戏运行时占用的内存大小，是衡量游戏性能的一个非常重要的指标。游戏如果占用的内存过大，会导致以下的问题：
- 发热，发烫。过多的内存数据传输，是导致游戏发热的主要原因之一。
- 延迟、卡顿。像纹理的加载、传输都需要耗费时间，另外内存资源占用的越多，系统也更加容易触发 gc 操作，导致游戏非预期卡顿。
- 闪退。游戏超过一定的内存上限，操作系统会强制杀死进程。
而纹理占用的内存占整个运行内存的比重非常大，并且容易做优化，所以纹理内存占用的大小是需要重点关注的。
九、纹理加载流程
下面是一张图片加载的整个流程。
可以看出读取非压缩纹理与压缩纹理的主要区别是： 压缩纹理不需要解码 ，数据是可以直接被 gpu 读取；png 等格式图片，不能直接被 gpu 读取，需要解码成未压缩的位数据。不过实际运行中， 并不是所有阶段的数据都需要保存 。非压缩纹理在 cpu 内存里的编码数据（蓝色区域），在解码后，是不需要再保存的。
十、纹理管理方式
下面列举几种小游戏开发可以使用的纹理管理方案：
- 将所有资源都加载进 gpu 内存，那么对于非压缩纹理，只需要在 gpu 内存保存一份解码数据，压缩纹理只需要在 gpu 内存保存一份压缩纹理数据。也就是只需要红色区域的部分。
- 将所有资源都加载进 cpu 内存，然后在运行时，将所需要绘制的资源，加载进 gpu 内存，不需要绘制时，可以释放掉。
- 将部分资源加载进 cpu 内存，然后在运行时，再将所需要绘制的资源，加载进 gpu 内存。根据需要将资源加载、释放。
那么这三种方式各有什么优缺点呢？
第 1 种方式是运行性能最好的，因为所有的纹理数据都在 gpu 内存，可以直接绘画，无需从 cpu 内存 copy 数据，占用的内存比较大。但是要求你对 webgl 和所使用的引擎，有一定的了解，保证 gpu 内的纹理数据，没有被引擎或者自己释放。游戏引擎在绘制纹理的时候，如果发现 gpu 内存中没有纹理数据，就会从 cpu 内存中寻找数据并拷贝。但是由于这种方式，我们没有在 cpu 内存中放置纹理数据，如果 gpu 中的某些纹理数据被释放了，后面就无法绘制了。如果使用 three.js 这种不自动回收 gpu 资源的引擎，并且整个游戏纹理内存占用不大的情况下，可以用这种方法。
第 2 种方式占用的内存要比第 1 种方式大，并且性能不如第 1 种方式（如果你提前将需要的纹理加载进 gpu 内存，那性能就和 1 一样了）。大部分引擎会在绘制纹理时，负责将纹理数据从 cpu 内存 copy 进 gpu 内存，并且管理释放。如果引擎不释放资源的话，就需要自己去做。
第 3 种方式的优点是，占用的内存小，特别适合做多关卡、多场景游戏。缺点是，需要管理好资源的加载与释放问题。一般在加载关卡进度的时候，完成资源的加载。
十一、 纹理大小如何计算
要想优化纹理占用的内存，就要知道如何计算每张纹理的大小。下面用一个例子进行说明。
上面是脸萌的主场景图片，jpg 格式，尺寸为 512512，颜色空间为 RGB888，大小 100kb。解码后占用的内存大小计算公式为：长 * 宽 * 通道个数 * 通道位数，如果解码成 RGB888 格式，那么占用的内存大小为 51251238bit = 0.75M。而对应的 etc2 RGB888 格式的压缩纹理占用的内存大小为 5125120.5byte = 0.125M（实际大小为 135kb，因为还包含纹理描述信息）。下面的表格列举出几种常用的压缩纹理格式每像素占用的字节数。
十二、减小纹理占用内存的方法
那么减少单张图片占用的内存，有以下几个方案：
- 减小图片的尺寸，在满足视觉要求的情况下，尽可能地缩小图片尺寸，比如将一张 256256 图片缩小成 128128 尺寸，就减少了 75%的内存占用。
- 降低通道位数，比如 RGB888 格式的图片转换为 RGB565 格式。但是这也依赖于具体的解码方法，现在小游戏引擎，会把图片资源都解码成 RGBA8888 格式，那么即使将 RGB888 格式转换为 RGB565 格式，也不会降低解码后纹理数据占用的内存。
- 使用压缩纹理，但是有几个限制点：首先压缩纹理是有损压缩，会降低一些图片质量（一般不明显）；其次各个平台、不同图形 api 支持的压缩纹理格式，也不尽相同。比如浏览器上可以支持 s3tc 纹理，手机端支持 etc2 纹理（需要支持 opengles3.0），ios 系统支持 pvrtc 纹理。
像 pngquant、tinypng 等采用 color reduction 方法压缩图片的工具，能够减小文件大小，加快加载速度，编码数据占用的内存也更小。但是在解码方式不变的情况下，并不能减小解码后的图片内存占用大小。
