前言
熟悉3d渲染的同学应该对SSR比较熟悉，又是深度图又是RayMarching的，相对来说，2d的反射就简单多了，虽然没有深度关系，但我们也想模拟出屏幕反射的效果，比如光滑的大理石地面，比如水面，那本文就以水面为载体，做一个动态的2D屏幕的反射效果。
原理
2D的反射，没有深度概念，那其实就是对反射物体的基于自己y方向的一个镜像，可是我们也不能简单的实例化一个自己，然后scale的y给-1，貌似是镜像了，但我们真正想要的，是这个镜像被渲染到接收反射物的物体上去，比如水面，而且不想除了水面的其他物体接受反射，比如陆地，所以我们需要利用后处理，把想要反射的物体单独绘制成一张图，然后对这张图一顿骚操作，最后输出到水面的材质里，作为水面渲染的一部分。
反射物体
第一步，就是要渲染反射物体，原理部分说了，2D反射就是基于反射物y方向的一个镜像，获得镜像的方法也可以是如原理所说的去实例化它，但实例化要占cpu，且自定义材质也会打断动态合批，所以我这里要用Mesh去做这件事，而不是Sprite。
首先，创建一个cocos自带的3d的mesh片-Quad，作为反射物的子物体，Scale要和反射物的width和height一致，如果你想反射效果拉长或缩短，那就调整它的height。给它一个自定义的Layer，我这里叫REFLECT，后面再说它，然后我们自定义个材质，赋予它反射的魔法。
我们要对它做y方向的镜像，其实就是在模型空间对它的顶点的y值取反，然后再转到世界空间，shader的顶点着色器代码如下：
如上所示，vec3(1, -1, 1) * a_position;就是对模型空间y值的取反。现在它就已经倒过来了，转到世界空间后，我们要给他个坐标偏移，因为锚点在图的中心，所以倒过来也是基于这个锚点翻转的，所以我们要让它向下偏移，偏移到脚对脚，一般来说，这个Offset是图的height。
片段着色器没啥好说的，就是把反射物的图给它，采样就行了。
这里要提一个mesh的好处，就是勾选USE INSTANCING，可以让我们的相同材质相同mesh的物体做gpuInstancing，而且不会打断其他sprite物体的动态合批。
反射相机
做完上一步，我们就获得了物体的反射效果，原理中说了，我们要把这些反射效果绘制到一张图中，然后对这个图一顿操作，所以这个图应该只有反射的倒影，那就需要一个Camera去专门做这个事情了。这也就是我上面为什么给我们的Quad一个Layer–REFLECT。记住主相机的Visibility不要加REFLECT。这时候，我们的反射相机大概会渲染成这样。
反射图拿到了，我们要对它骚操作了。
自定义反射效果
我们要模拟好看的反射效果，就要考虑你现实中看到的反射是啥样的，答案是跟接受反射的物体相关，比如地砖等相对光滑的物体，你能看到相对清晰的倒影，而稍微粗糙点的表面，可能看到模糊并且淡淡的倒影，而对水流的倒影，你还会看到它随着水流来回抖动。那我们就先定义它的清晰度和模糊度。
到这一步，我们就要用到自定义后处理了，有关自定义后处理的知识，cocos官方和个人的介绍文章很多，如果不了解的请自行查找，本文不做介绍。我们到目前为止已经拿到了反射图，自定义清晰度其实很简单，就是调整图的Alpha就行了。
_ReflectPPRt是反射图，_Intesity就是清晰度。
模糊呢，可能很多人会想到高斯，那太复杂了，毕竟是反射的模糊，不要求那么完美，简单的对周围像素求个均值就行。Shader如下：
cc_nativeSize，它是系统内置的vec4变量，xy是屏幕的宽高，zw就是宽高的倒数，也就是屏幕rt的纹素，_BlurSize是模糊度，越大越模糊，这里是对当前像素相邻四个角的像素取平均值。
Shader里我会拆分成2个Pass，就如同上面两个代码截图，第一个pass是没有模糊的，第二个pass是有模糊的。然后在后处理的代码里，我通过是否勾选模糊来判断走哪个Pass。
后处理编辑器如图：
Intensity就是清晰度，Open Blur是判断是否开启模糊，会影响上面走哪个Pass，Blur Size就是模糊度。
到这一步，我们自定义了反射图的模糊和清晰度，如果是地砖等静态的模糊，我们做的工作就差不多完成了，只需要把反射图赋给地砖做渲染就行了，而如果做水的反射，那我们还得做动态扭曲。
把它交给水吧
反射Camera经过自定义后处理，我们把它赋给自定义的RenderTexture，我起名叫reflect-rt，然后就把它交给水做最后的渲染吧。
我这里的水就是一个静图，本文不做水体效果，那得另开个文章，只做反射在水面的效果。话不多说，直接上代码，下面是水的Shader。
主要看USE_REFLECT_MAP这个宏定义的部分，这是水是否有反射效果的开关，而USE_REFLECT_NOISE这个宏，是反射是否开启抖动的开关。我先说说我们要干吗，我们要反射图抖动起来，那采样反射图时它的uv就得是抖动的，怎么让它的uv抖动呢，我们得用一张噪声图去影响这个uv，然后让噪声图动起来，然后就发生了连锁反应。
我们来看这行代码，
vec2 noiseUv = v_uv_reflect * _ReflectUvScale - cc_time.x * _ReflectNoiseSpeed;
v_uv_reflect是水的当前像素在屏幕上的uv，乘上_ReflectUvScale是控制这个uv的大小，_ReflectNoiseSpeed是噪声的速度，所以这行代码是搞噪声图uv的，让噪声图的uv动起来。然后用这个动态的uv采样噪声图_ReflectNoiseTex，得到了动态的噪声，我们只关心noiseCol的r值就行，它是从0到1的，_ReflectNoiseStrength是抖动的程度，最后我们把这个噪声加到反射图的uv–reflectUv上去，再采样反射图_ReflectTex，我们就得到了反射图的抖动效果。
最后，我们用反射图的Alpha值对水的颜色做一个混合，反射图的Alpha大家还记得是什么吗，就是反射图的清晰度啊，这个值越小，反射就越淡。

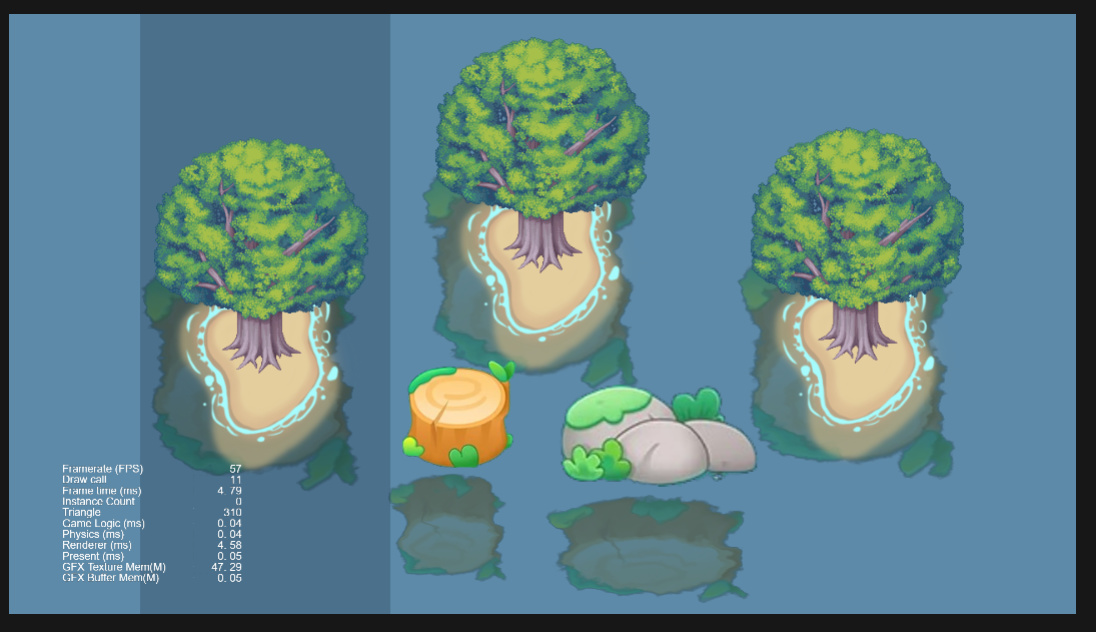

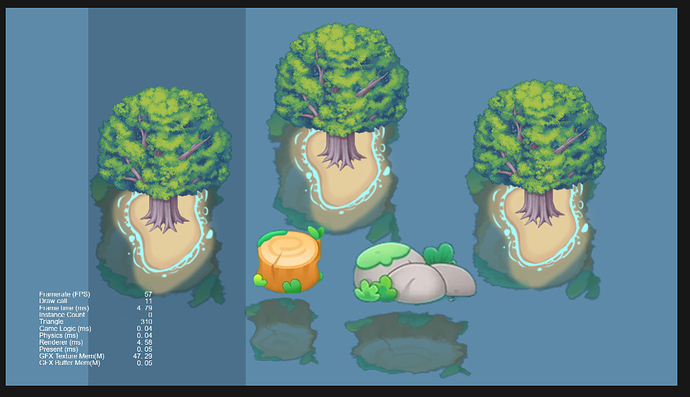

我们看一下效果。
这是清晰度为0.5，模糊度为1的效果，扭曲参数如下图：
看英文名字应该就能对号入座了。不多解释。
如果不要扭曲抖动，取消USE_REFLECT_NOISE勾选即可，那些抖动相关的参数也不用设置了，比如下面的地板反射效果
到此为止就是全部的内容了，如果有不明白的还请留言探讨，事例工程我后续会上架cocos store，届时会把链接贴到这里，如有需要，敬请关注。
